Оценка условий труда на рабочем месте инженера-механика в лаборатории вибродиагностики

А = р1 – α(tс – tв)∙Р, (1)

В = А/р2 (2)

где А – абсолютная влажность воздуха, р1, р2– упругость насыщенных паров воды при температуре влажного и сухого термометров соответственно, кПа, α –психрометрический коэффициент, зависящий от скорости движения воздуха, подаваемого вентилятором, Р – барометрическое давление воздуха, кПа, tс, tв – показания сухого и влажного термомет

ра, В – относительная влажность, %.

Т.к. скорость движения воздуха v = 0,4 м/с, то α = 0,0009.

Рассчитаем абсолютную и относительную влажность воздуха рабочей зоны:

А = 2,275 – 0,0009∙(23 – 18,5)∙97,36 = 1,885 кПа,

В = 1,885/3,256 = 0,57, или 57%.

Полученные данные и их соответствие нормативам приведены в таблице 2.

Таблица 2 – Результаты измерения показателей микроклимата

Из таблицы видно, что параметры микроклимата соответствуют требованиям СанПиН 2.2.2/2.4.1340-03. Класс условий труда – 1.

3.3 Измерение и оценка уровня освещенности

Измерение и оценка освещенности проводились в соответствии со СНиП 23-05-95 «Естественное и искусственное освещение. Нормы проектирования», ГОСТ 17677-82 «Светильники. Общие технические условия», ГОСТ 24940-97 «Здания и сооружения. Методы измерения освещенности». В соответствии со СНиП 23.05-95, освещенность должна быть 200 лк [10].

В помещении лаборатории вибродиагностики горизонтальная освещенность – 160 лк, что не соответствует требованиям СНиП 23-05-95 «Естественное и искусственное освещение». Класс условий труда – 3.1.

Тип источника освещения – люминесцентная лампа белого цвета. Прибор для измерения уровня освещенности – люксметр.

Расчет освещения осуществляется методом коэффициента использования светового потока с учетом потока, отраженного от стен, потолка и рабочей поверхности. Данный метод дает возможность определить световой поток ламп, необходимый для создания заданной освещенности. Этот метод пригоден для расчета общего освещения горизонтальной рабочей поверхности с учетом света, отраженного стенами и потолком.

Помещение представляет собой прямоугольное в плане помещение, размером 10х15х4 м. Расчет освещения производится для комнаты площадью S = 150 м2, длина которой а = 15 м, ширина b = 10 м, высота Н = 4 м.

Основное уравнение метода:

(3)

где, F – световой поток всех ламп в помещении (лм);

EН – минимальная нормируемая мощность (лк), принимаемая по СНиП 23-05-95 «Естественное и искусственное освещение»; ЕН = 200 лк.

k – коэффициент запаса, учитывающий снижение освещенности, вследствие старения ламп, запыления и загрязнения светильников (k=1,2…1,5) примем k=1,3;

S – площадь помещения, м2;

Z – отношение средней освещенности к минимальной (для люминесцентных ламп Z = 1,1);

N – число светильников;

n – число ламп в светильнике;

η – коэффициент использования светового потока, т.е. отношение, падающего на расчетную поверхность, к суммарному потоку всех ламп. Определяется в зависимости от индекса помещения i, коэффициента отражения потолка и пола.

i=(а*b)/(h*(a+b)) (4)

где, h – расчетная высота подвеса светильника над рабочей поверхностью, м; a = 15 м; b = 10 м.

h = Н – hсв – hрп (5)

Н=4 м - высота помещения

hсв=0,3 м - высота подвеса светильника

hрп=0,7 м - высота рабочей поверхности

h = 4 – 1= 3 м.

По формуле (4) получаем:

i=(15*10)/(3*(10+15))=2.

Стены на участке покрашены светлой краской с окнами без штор, коэффициент отражения стен 50%. Потолок побелен, коэффициент отражения потолка 50%. В соответствии с этим коэффициент использования светового потока лампы принимаем η = 54 %. В соответствии со СНиП 23-05-95 «Естественное и искусственное освещение», для рабочего места инженера-механика зрительную работу в лаборатории можно отнести к IVв разряду Енорм= 200 лк.

Рассчитаем необходимую мощность светового потока по формуле (3):

F = 200·150·1,3·1,1/0,54 = 79444,4 (лм),

Рассчитаем фактическое значение освещенности в лаборатории.

Fф = 160·150·1,3·1,1/0,54 = 63555,5 (лм)

Отклонение рассчитанного светового потока от действительного:

ΔF = |F –FФ| /F = 79444,4 – 63555,5/ 79444,4 = 20%,

что является недопустимым.

В лаборатории 12 светильников, имеющих по 2 лампы в каждом. Расположены в 3 ряда по 4 светильника в каждом. Рассчитаем световой поток, который должен приходиться на каждую лампу:

Fл = F /n ∙ N = 79444,4 /2∙12 = 3310 лм

Подберем лампу ЛД65-4, создающую световой поток Fл = 3390 лм.

Расстояние между светильниками определяется по формуле:

L l × h (6)

где l - коэффициент равномерного распределения светового потока, l =1,3

L h×1,3;

L 1,3×3;

L 3,9 м.

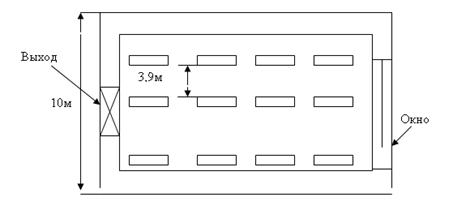

Предложенная схема расположения светильников представлена на рисунке 2.

Рисунок 2 – Предлагаемая схема расположения светильников

В ходе проведенных расчетов получили, что в данной лаборатории вибродиагностики необходимо использовать 12 светильников по 2 лампы ЛД65-4 в каждом. Данная система позволить улучшить качество освещения и равномерно распределить освещенность по всей площади помещения. Спроектированная система освещения позволит приблизить уровень освещенности к допустимым нормам согласно СНиП 23-05-95 «Естественное и искусственное освещение».

3.4 Измерение и оценка электромагнитного излучения

Измерение и оценка электромагнитного излучения проводились в соответствии с СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» [17].

Основным источником электромагнитного излучения лаборатории вибродиагностики являются персональные компьютеры с системными блоками Intel Pentium и мониторами SVGA Samsung, SyncMaster 450b.
