Перспективы создания киборгов

Система руки представляет собой шину локальной сети контроллеров для взаимодействия с внешним миром. Все данные сенсоров, рабочие точки и установленные параметры контроллеров доступны по этой шине. Для связи используется простой протокол. (Более подробная информация содержится в руководстве по эксплуатации системы.)Между отдельными компонентами связь осуществляется по протоколу последовательног

о периферийного интерфейса

Протокол шины CAN позволяет осуществлять следующие операции для настройки системы:

· отключить и включить компоненты робота,

· установить скорость передачи данных сенсором,

· отключить и включить отдельные PID контроллеры управления клапанами,

· изменить датчик и управляемый элемент PID контроллера, а также его значения усиления,

· изменить используемые компонентами адреса в CAN

· установить состояние компонентов в начальное.

Система из патентованных датчиков, работающих на эффекте Холла с разрешением 0,2 градуса определяет угол поворота каждого сустава. Эти данные измеряются локальными аналого-цифровыми преобразователями с разрешением 1 бит и передаются на шину CAN. Скорость оцифровки – около 180 Гц.

Данные четырех сенсоров совмещаются в сообщение для CAN:

Данные датчиков давления выровнены по правому краю, и поэтому не нормированные значения изменяются от 0 до 4095.

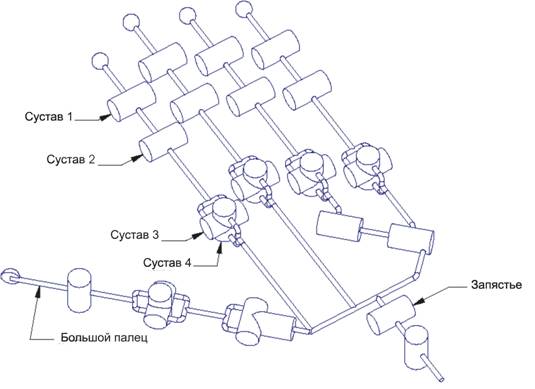

Схема двигательных элементов руки

У большого пальца 5 степеней свободы и 5 суставов У остальных пальцев по 3 степени свободы и по 4 сустава. Движение двух дальних фаланг пальцев не независимы, как и у человека: угол сгиба сустава средней фаланги всегда не меньше чем угол сгиба сустава дальней фаланги. Таким образом, средняя фаланга может гнуться, в то время как дальняя фаланга остается прямой. У мизинца есть дополнительный подвижный сустав, которым он крепится к ладони.

ЭЛЕКТРОННЫЕ ГЛАЗА

Световые волны (вместо сетчатки). Стеклянные глаза, содержащие матрицы светочувствительных элементов, соединяются с сохранившимися мышцами зрительных органов слепого. Благодаря усилию глазных мускулов положение этих экранов (камер) можно менять, направляя их на тот или иной объект. В дужках темных фальшивых очков, заменяющих оптический нерв, размещены микроузлы, преобразующие изображение, "считываемое" с экрана, которое передается в электронный блок, связанный с электродами, кончики которых введены в участки гловного мозга, ведающие зрением. Соединение электронных схем с вживленными электродами производится либо по проводам с подкожным разъемом, либо через передатчик, устанавливаемый снаружи и имеющий индуктивную связь со вживленной частью системы под черепной коробкой.
