Магнитометрические средства обнаружения

Наиболее распространенным ЧЭ СОМ является катушка индуктивности. Типичное значение сигнала, снимаемого с ЧЭ, - порядка десятков микровольт в полосе частот от 0,1 до 10 Гц.

Выбор полосы не случаен. Выше было отмечено, что главное назначение МСО - поиск оружия. В подавляющем большинстве случаев СО применяют для негласного контроля за пересечением вооруженными людьми контролируемой зоны.

Д

вижение с оружием совершается в определенном диапазоне скоростей и с интервалом не менее 1 м. Кроме того, при ходьбе оружие совершает еще и колебательные движения. Другими словами, границы полосы пропускания с учетом только скоростей движения и интервала: FH=0,5 Гц; F„=2 Гц.

Очевидный запас по границам частотного диапазона необходим для более надежной работы МСО, что подтверждается практикой.

Назначение полосового фильтра ПФ - формирование заданной полосы частот. Одним из важных параметров является крутизна спада характеристики фильтра вне полосы пропускания. Обычно эта величина составляет не менее 40 децибел на октаву, т.е. при изменении частоты вне полосы пропускания в 10 раз сигнал на выходе ПФ уменьшается в 100 раз.

Назначение УНЧ - усиление сигнала, снимаемого с выхода ПФ, до величины, достаточной для надежной работы ПУ. Обычно эту величину принимают равной не менее 1 В. Таким образом, коэффициент усиления УНЧ должен быть порядка 105 раз.

Назначение ПУ - выдача сигнала логического уровня при достижении полезным сигналом уровня срабатывания ПУ.

Назначение ИУ - выдача сигнала "Тревога" при поступлении на его вход с выхода ПУ логического сигнала соответствующего уровня.

6. Основы теории разработки магнитометрического средства обнаружения

Как было сказано ранее, магнитометрические средства обнаружения применяют для выявления факта проноса на охраняемую территорию предметов с магнитными свойствами. В основу построения МСО могут быть положены три группы методов:

- с использованием феррозондов;

- с использованием пассивных катушек;

- квантовые измерители индукции.

В связи с тем, что феррозонды получают все более широкое применение при разработке МСО, рассмотрим теоретические основы этого метода.

Феррозондом называется устройство, чувствительное к внешним магнитным полям, главным образом постоянным и медленно изменяющимся, содержащее ферромагнитные сердечники и обмотки, распределенные по их длине.

От пассивных индукционных датчиков и ферритовых антенн феррозонды отличаются тем, что являются устройствами активного типа. Происходящие в них процессы всегда связаны с существованием двух полей - внешнего измеряемого поля и некоторого вспомогательного поля, образуемого за счет тока, протекающего в одной из его обмоток. Взаимодействие этих полей в объеме сердечников, изготавливаемых из легко насыщающихся магнитных материалов, например пермаллоя, приводит к появлению в другой обмотке электродвижущей силы, по величине которой и судят о напряженности внешнего поля.

По принципу действия феррозонды наиболее близки к магнитным усилителям. По существу они и являются магнитными усилителями, у которых управляющая электрическая цепь заменена разомкнутой магнитной цепью.

Существует довольно много типов и модификаций феррозондов. Все они отличаются друг от друга режимом работы, способом наложения вспомогательного поля, выбранной схемой и конструктивным исполнением. Эти отличия оказываются более или менее существенными в зависимости от диапазона и частотного спектра измеряемых полей, условий, в которых проводятся измерения, особенностей преобразования полезного сигнала в измерительной схеме. Однако феррозондам присущи и некоторые общие свойства.

Рассмотрим эти свойства на примере дифференциального феррозонда.

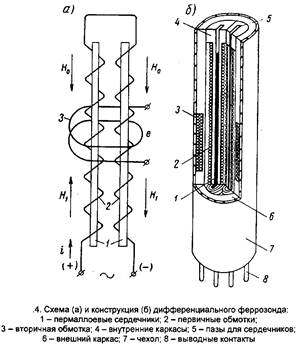

Дифференциальный феррозонд содержит два одинаковых пермаллоевых сердечника, выполненных в виде тонких стержней прямоугольного сечения, уложенных в специальные каркасы параллельно друг другу. Поверх каркасов нанесены первичные обмотки, включенные последовательно и образующие цепь возбуждения феррозонда. Эту цепь питают переменным током звуковой частоты. Кроме первичных обмоток имеется также общая вторичная обмотка, которая вместе с подключаемым к ней индикаторным прибором образует измерительную цепь.

В дифференциальном феррозонде первичные обмотки соединены таким образом, что протекающий в них ток i создает в объеме сердечников поля напряженности, равные по величине, но противоположные по направлению. При наличии внешнего поля Н0, направленного вдоль сердечников, в объеме одного из них действует разность напряженностей, в объеме другого - сумма.

Если сердечники идентичны, то можно записать:

где В' и 6'- индукции или плотности магнитных потоков в сердечниках.

ЭДС во вторичной обмотке, охватывающей оба сердечника,

где s - поперечное сечение сердечников; w2 - количество витков

вторичной обмотки и t - время.

Появление ЭДС во вторичной обмотке дифференциального феррозонда с идентичными сердечниками принципиально возможно лишь при нелинейности характеристик B=f.

Действительно, предположив обратное и введя для каждого сердечника постоянные и одинаковые коэффициенты fxa=BIH, имеющие размерность абсолютной магнитной проницаемости, получим:

Последнее выражение совпадает с известной формулой для выходной ЭДС пассивных индукционных датчиков; при Н0 = const оно становится равным нулю.

Аппроксимируем теперь характеристики B=f укороченным полиномом третьей степени:

где а и b - коэффициенты аппроксимации, зависящие от материала и формы сердечников.

Эта аппроксимация весьма приближенна. Однако, отличаясь простотой, она оказывается полезной для качественного описания процессов и явлений в ферромагнитных цепях. В соответствии с

Допустим, чтои Н = const. Тогда

гдеf - частота вспомогательного поля; Н - амплитуда этого поля.

Таким образом, в отличие от пассивных индукционных датчиков ЭДС в феррозонде появляется при наличии постоянного поля и оказывается пропорциональной этому полю.

Из выражения следует также, что выходная ЭДС имеет удвоенную частоту. Работа на удвоенной частоте типична для феррозондов. Однако принципиально дифференциальный феррозонд может работать и на основной частоте.

Пусть ток возбуждения дифференциального феррозонда, кроме переменной составляющей, содержит также и постоянную. Тогда можно записать:
