Конструктивные особенности комплекса Д-9 с БРПЛ РСМ-40

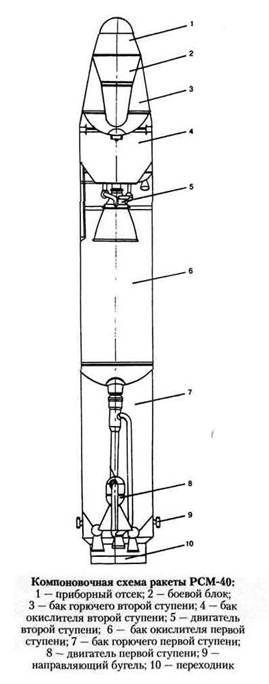

Основным решением, кардинально сократившим габариты ракеты, было введение "утопленной схемы" двигательной установки - расположение двигателей в баках горючего или окислителя. Оно привело к сокращению габаритов ракеты, ликвидации на ракете сухих отсеков для размещения двигательных установок, были созданы двигатели нового класса: без какого-либо обслуживания после изготовления, без каки

х-либо разъемных соединений и вместе с тем имеющие новый более высокий уровень энергомассовых характеристик. Значительный выигрыш дали решения по цельносварным корпусам многоступенчатых ракет, по размещению рулевых приводов в компоненте топлива, использованию "вафельных" оболочек, созданию неразъемных переходников от стальных элементов двигателя к алюминиевому корпусу ракеты, а также решения вопросов качания камер сгорания, расположенных в компоненте топлива. Разделение ступений ракеты осуществлялось разрывом корпуса удлинённым детонирующим зарядом.

Естественно, что существенные трудности при ее разработке пришлось преодолевать для обеспечения точности стрельбы. Почти четырехкратное увеличение дальности полета ракет неизбежно вело к увеличению их отклонений из-за ошибок подготовки стрельбы и технического рассеивания самих ракет. Решить эту проблему удалось включением в систему управления ракет азимутальной астрокоррекции, то есть коррекции траектории ракеты по звездам. Даже при значительных ошибках в определении курса подводной лодки астрокоррекция обеспечивала достаточную точность стрельбы на межконтинентальную дальность. Аналогов подобного метода управления полетом ракеты в то время не существовало. Отработка комплекса с ракетой РСМ-40 производилась с июня 1969 по декабрь 1971 года на плавучем стенде; всего со стенда было проведено 20 пусков. Завершающие испытания проводились с атомной подводной лодки К-145 (проект 658), переоборудованной на заводе № 402 по проекту 701 с шестью ракетными шахтами. Из 19 пусков, проведенных из районов Баренцева и Норвежского морей, только один оказался неудачным. В марте 1974 года комплекс поступил на вооружение флота.

Верхнее днище бака имело конусовидное углубление, в котором размещалась боеголовка с зарядом мощностью 1 Мт. ЯБЧ была как бы перевернута по отношению к направлению полёта.

В основу конструкции пусковой установки были положены принципиально новые решения:

1. вместо жесткого крепления ракеты относительно пусковой шахты она свободно подвешивалась в шахте на упругих связях с нелинейными силовыми характеристиками, при этом допускались колебания относительно шахты при эксплуатации;

2. вместо передачи на ракету нагрузок в виде точечных сил через специальные устройства было предложено распределить эти силы по нескольким кольцевым зонам, расположенным на разных уровнях по длине ракеты, с использованием резинометаллических амортизаторов;

3. вместо направления движения ракеты при погрузке и старте с помощью пары бугель-направляющих стали использовать для этих целей либо внутреннюю стенку шахты, либо непосредственно оболочку ракеты.

4. Суммарный эффект был весьма высоким. Кольцевой зазор и масса пусковой системы уменьшились на порядок, а ракета соответственно увеличилась почти до размеров самой пусковой шахты; огромные цистерны кольцевого зазора уменьшились во много раз, а заполнение кольцевого зазора перестало лимитировать время предстартовой подготовки, в результате чего сократились послестартовый разбаланс подводной лодки и его влияние на скорострельность.

В 60-е годы попытки решения возложенных на систему управления функций и задач с помощью аналоговой аппаратуры, а также уровень развития навигационного обеспечения подводных лодок не оставляли никаких надежд на успешное их осуществление и реализацию приемлемой точности стрельбы для ракет средней, а тем более межконтинентальной дальностей стрельбы. Выход был найден. Это разработка и применение на борту ракеты Р-29 прецизионных гироскопических устройств, работающих в вакууме, а также системы астрокоррекции, переход от аналоговых к цифроаналоговым и затем полностью к цифровым системам с применением высокопроизводительных малогабаритных бортовых цифровых вычислительных комплексов и корабельных цифровых вычислительных систем со специальным математическим обеспечением. Внедрение коррекции траектории по внешним ориентирам стало этапным и приоритетным для боевых ракет решением.

В итоге предстартовая подготовка и залповая стрельба боекомплектом ракет стали осуществляться централизованно: одним оператором с пульта управления ракетным оружием, единым автоматизированным комплексом систем управления, включающим саму систему управления, корабельную цифровую вычислительную систему, систему прицеливания и аппаратуру управления корабельными системами повседневного и предстартового обслуживания. Старт происходил с глубины до 55 метров.

Помимо роста эффективности и боевых возможностей ракеты Р-29, другое важное достижение - скачок в эксплуатационных качествах жидкостных ракет. Среди множества технических решений, обеспечивающих этот скачок, главным является заводская заправка ракеты топливом, завершающаяся ампулизацией баков путем заварки заправочных клапанов.

Характеристики баллистической ракеты РСМ-40

Стартовая масса 33.3 т

Максимальная забрасываемая масса 1100 кг

Максимальная дальность стрельбы 8000 км

Точность стрельбы на максимальную дальность (КВО) 900 м

Количество ступеней 2

Длина 13 м

Диаметр ракеты 1.8 м

Заключение

12 марта 1974 г., на вооружение Военно-Морского флота был принят комплекс Д-9. В состав ракетного комплекса Д-9 вошли 12 двухступенчатых жидкостных ампулированных ракет Р-29 (РСМ-40) с максимальной дальностью стрельбы до 8000 км, что позволяло наносить удары по территории противника, патрулируя у берегов СССР, вне районов наибольшей активности противолодочных сил вероятного противника.

Ракета Р-29 была выполнена на тех же технических принципах, что и предшествующая БР типа Р-27. Однако на ней впервые был реализован ряд передовых технических решений. В частности, двигатель второй ступени был утоплен в бак окислителя первой ступени, что позволяло создать весьма компактную конструкцию. Бортовая аппаратура системы управления ракеты впервые в морском ракетостроении имела в своем составе цифровую вычислительную машину. Для обеспечения необходимой точности при возросшей дальности стрельбы инерциальная система управления ракетой (впервые в мире) была дополнена системой коррекции плоскости полета по звездным ориентирам.

Пуск ракет мог выполняться из подводного положения с глубины 55 м при скорости лодки до 5 узлов и волнении моря до 6 баллов как залпом всего боекомплекта, так и одиночными ракетами. Допускалась ракетная стрельба как из подводного, так и из надводного положения, при нахождении корабля в базе (такая возможность обеспечивалась межконтинентальной дальностью ракеты). Предстартовая подготовка и производство самого старта осуществлялись в автоматическом режиме. Если для комплекса Д-5 широта точки старта ограничивалась 85°, то Д-9 стал первым в мире всеширотным ракетным комплексом.
