Сейсмическая инверсия

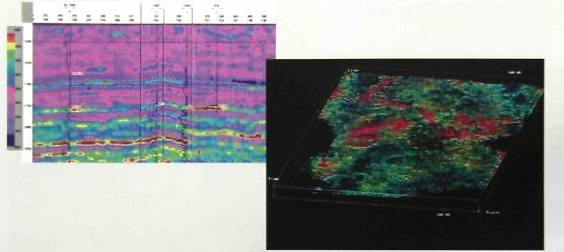

Рис. 8. Объемная интерпретация результатов инверсии

Объемная интерпретация в системе VoxelGeo позволила уточнить детали строения русловых песчаных тел и их сочленения в пространстве. (рис. 8)

Объемный анализ кроссплотов и геологических объектов

Новые средства объемного анализа в системе PG3/Canvas (Paradigm Geop

hysical) (Рис. 9) позволяют связать средства количественного анализа на основе кроссплотов между каротажными кривыми и несколькими гридами сейсмических атрибутов вдоль горизонтов с объемной визуализацией. В реальном времени можно выделить на кроссплоте диапазон пористости, отвечающий коллектору, и в кубе пористости для данного интервала глубин можно сразу увидеть форму пористого тела на фоне геометрии пласта и скважинной информации.

Анализ связи синтезированного из куба импеданса с прогнозными по ГИС кривыми пористости и плотности

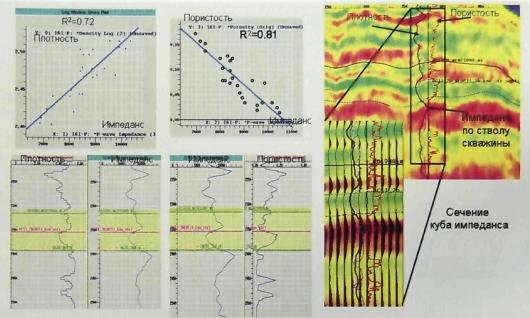

Рис . 10. Анализ связи синтезированного из куба импеданса с прогнозными по ГИС кривыми пористости и плотности

В результате глубинной калибровки кубов пористости, описанной выше, можно совместить синтезированную из куба кривую импеданса по стволу скважины с кривой пористости или плотности, как это показано на рисунке 10. Для убедительности внизу крупным планом показаны кривые пористости и плотности с акустической жесткостью в каротажном виде — в виде отклонений. Анализ прогнозного импеданса по ЗД в каротажном масштабе имеет преимущество в том, что положение отметок тонких прослоев, литологии, пористости, нефтенасыщенности, ВНК, позволяют более подробно увидеть на кривых ГИС и ЗД и разделить по глубине интервалы чистых песчаных нефтенасыщенных и водонасыщеиных разностей, глин в покрышке и и кровли стратиграфических реперов.

Анализ импеданса и пористости с учетом глин в покрышке и в подошве

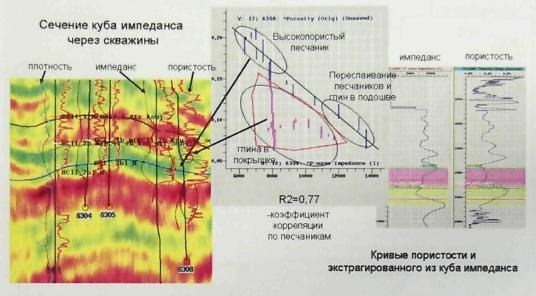

Рис. 11. Анализ импеданса и пористости с учетом глин в покрышке и в подошве

На кроссплотах можно выделить и убрать влияние глин, плотных прослоев и каверн. Зависимость, как это видно на рисунке 11 для пористости, получается более однозначная, а коэффициенты корреляции более высокие. Сиреневым цветом выделено положение по глубине исключенных из анализа глин в покрышке. На каротажных диаграммах справа показано сопоставление экстрагированных кривых импеданса и сглаженных по глубине кривых пористости с радиусом 15 метров. Детальность исходных кривых пористости видна за пределами интервала анализа.

Список литературы

1. Презентация Paradigm Geophysical, The Geoscience Knowledge Company
