Проектирование рецептур буровых растворов по интервалам бурения для Приобского месторождения

где a*ln(х)-зависимость скорости набухания от времени. Для того получить точную информацию о скорости набухания необходимо отсечь тот момент, когда идет капиллярная пропитки (процесс набухания включает в себя: капиллярную пропитку и само набухание) Для этого строятся кривые изменения высоты пробы от времени в логарифмических координатах (рис. 2). Затем осекаются те участки, где идет капиллярная

пропитка (не прямолинейные участки) и с учетом этого строятся модели скорости набухания (рис. 1).

Для определения показателя фильтрации был использован прибор ВМ-6. На дне прибора находится решетка, на которую кладется фильтровальная бумага, смоченная водой. Затем в прибор заливается 100 мл. раствора, сверху навинчивается цилиндр с игольчатым клапаном. В него заливается масло, и вставляется шток с мерной шкалой, который создает перепад давления в 1 атмосферу. Выпуская масло игольчатым, клапаном устанавливаем шток на нуль. Затем открываем нижний клапан, включаем секундомер и делаем замеры через 1,2,5,9,15 минут. Обработка результатов позволяет определить показатель фильтрации для каждого раствора.

3.4 Результаты опытов и их анализ

В ходе работ были проведены испытания для определения следующих показателей:

1) скорости набухания (рис.1;2),где отображены логарифмические зависимости скорости набухания глинистой корки от времени;

2) показателя фильтрации (табл.11, рис.3) где отображены зависимости показателя фильтрации от времени;

Обработка результатов эксперимента дала следующие модели :

Cскорость набухания глинистой корки:

VНАБ=55+54*DUO-60.67*KEM +2.2*form

Показатель фильтрации:

ПФ=21,175+5,75*DUO +8*KEM -4,225*form

Для удобства анализа этих моделей составим таблицу 12, с указанием степени влияния каждого компонента раствора на определенные показатели.

Таблица 12

Влияние компонентов на скорость набухания и показателя несущей способности

По таблице 12 можно представить конкретную степень влияния компонентов на определенные показатели:

1) на увеличение показателя фильтрации влияет DUO VIS и KEM PAS, а на уменьшение - формиат натрия.

2) на увеличение скорости набухания значительно влияет DUO VIS, незначительно - формиата натрия, а на уменьшение скорости набухания значительно влияние KEM PAS.

Решив эту систему уравнений (концентрацию DUO VIS берем минимальной = 0,2), мы получаем следующие результаты:

DUO VIS=0,2

KEM PAS= 0,496

формиата натрия=1,96

Полученные значения представлены в процентах от общей массы раствора.

4 Приготовление буровых растворов

4.1 Технология приготовления бурового раствора

При приготовлении буровых растворов требуется обеспечить с помощью специальных устройств хорошее диспергирование твердой фазы и перемешивание её с жидкостью. В качестве такого устройства для приготовления раствора из бентонитового глинопорошка использовалась глиномешалка типа МГ-2-4. Исходный раствор готовился по требуемой плотности дисперсионной среды и дисперсной фазы-смеси воды и бентонитового глинопорошка.

В процессе бурения приходится обрабатывать буровой раствор химическими реагентами для обеспечения требуемых параметров стабильности и тиксотропии. Реагенты для обработки бурового растворы подробно рассмотрены в пункте 2.1.1. на с. 10.

4.2 Выбор оборудования для приготовления растворов

В современных условиях бурения для приготовления буровых растворов используется следующее оборудование:

· блок приготовления раствора БПР-70 или БПР-40 с выносными гидроэжекторными смесителями и загрузочными воронками;

· емкости циркуляционной системы с гидравлическими и механическими перемешивателями;

· диспергатор;

· насосы.

При выборе оборудования для приготовления растворов необходимо учитывать комплектование и состав циркуляционных систем буровых установок различных типов.

4.3 Технология и средства очистки буровых растворов

Эффективная очистка буровых растворов от выбуренной породы, является важнейшим фактором снижения затрат материалов на регулирование параметров буровых растворов, повышения технико-экономических показателей бурения скважин, улучшения качества вскрытия продуктивных пластов.

Очистка бурового раствора от выбуренной породы и газа должна осуществляться комплексом средств, предусмотренных проектом на строительство скважины, в последовательности:

скважина-блок грубой очистки (вибросито) - дегазатор - блок тонкой очистки (песко- и илоотделитель, ) - блок регулирования твердой фазы (гидроциклонные глиноотделители, центрифуга). Широко применяется импортная система очистки американской фирмы DERRIC. В частности на скважине №1142 были установлены вибросита и центрифуга этой фирмы. Вибросита просты в обслуживании имеют две сетки, что обеспечивает более эффективную очистку.

Так как бурение скважины требует качественной очистки бурового раствора от выбуренной породы. Поэтому преждечем приступить к забуриванию, следует убедиться в наличии сеток на вибросите с различными диаметрами ячеек в зависимости от интервала бурения и буримости породы, состояния оборудования для приготовления и очистки.

На всем протяжении бурения была организована четырехступенчатая очистка бурового раствора.

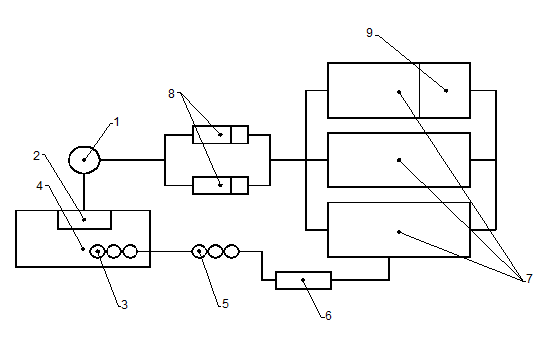

Рис. 2. Принципиальная схема блока приготовления и очистки бурового раствора:

1-скважина; 2-вибросита DERRIC; 3-пескоотделитель; 4-ЦСГО; 5-илоотделитель; 6-центрифуга DERRIC; 7-емкости для раствора; 8-буровые насосы; 9-мерная емкость V=10 м3.

5 Мероприятия по экологической безопасности применения растворов

Задача охраны природы при разработке нефтяных и газовых залежей состоит в предотвращении потерь природного газа, нефти и выполнении специальных мероприятий по защите окружающей среды - воздушного бассейна, водоемов и земной поверхности от вредного воздействия отходов производства, а также защиты земель от эрозии, особенно опасной в зоне распространения многолетнем мерзлых грунтов. Для исключения или сведения к минимуму вредного воздействия на окружающую среду при различных видах работ на лицензионном участке предусмотрен комплексспециальных мероприятий.

Природоохранная деятельность на месторождениях будет проводиться инженерно-геологической службой ЦБР г.Стрежевой. Контроль мероприятий по охране окружающей среды будет проводиться местными и ведомственными природоохранными органами и супервайзерскими службами ООО НК «Юкос».
