Разработка технологии получения электронных крупномасштабных планов

Регистрация (или сшивка) представляет собой уравнивание данных сканирования с разных станций, в единую систему координат. Существует несколько методов сшивки:

• сшивка по специальным плоским маркам-отражателям (расклеиваются на объекте и сканируются отдельно во время полевого этапа);

• сшивка по маркам-сферам (аналогично плоским маркам);

• сшивка по характерным точкам (не требует на

полевом этапе использования марок вообще);

• автоматическая подгонка (программный способ сшивки, когда итерационный алгоритм смещает один скан относительно другого и находит оптимальное положение по минимальному расстоянию между точками этих сканов);

• геопривязка (позволяет привязать каждый скан или все измерения в заданную систему координат).

Для построения крупномасштабных планов оптимальным является первый способ. Хотя, в отличие от сшивки по характерным точкам, он требует дополнительной работы в поле (развешивания и последующего собирания марок), сшивка по специальным плоским маркам-отражателям дает большую точность сшивки, а также уменьшает время камеральных работ. Сшивка методом автоматической подгонки или по характерным точкам мало подходят для высокоточных измерений из-за влияния вероятностного расположения исходных точек сканирования, не позволяющая точно проконтролировать результаты сшивки, но это единственные методы сшивки, которым можно воспользоваться в случаях съемки объектов, размещение светоотражающих марок на которых не представляется возможным или связано с большими трудностями. Например, при съемке воздушного газопровода, свода крыши и т.д.

Для оптимизации количества точек в облаке следует провести фильтрацию облаков точек. Наиболее часто используются 2 метода фильтрации:

• Фильтрация вылетевших точек. Метод основан на нахождении одиноких или групп точек, находящихся на большом расстоянии от оставшегося облака точек. Выполняется в автоматическом режиме. Для запуска процедуры необходимо указать максимальное количество точек в группе, которая может быть признана вылетевшей, а также минимальное расстояния от вылетевшей группы до ближайшей точки оставшегося облака точек.

• Прореживание облака точек. Метод основан на нахождении точек, находящихся на расстоянии меньше определенного от соседних точек. Выполняется в автоматическом режиме. Для выполнения этой задачи необходимо указать минимальное расстояние между соседними точками (Рис.6).

Рис.6. Фильтрация облака точек.

Перед передачей в CAD-программы сшитые откалиброванные облака точек необходимо обработать. Эти работы можно производить в программном обеспечении Cyclone, которое позволяет оперативно обрабатывать сотни миллионов точек, благодаря системе управления Уровнем Детализации (Level of Detail) отображаемой графической информации.

Существует программный инструментарий, позволяющий выделить слой точек, лежащих в определенном сечении облака точек и на заданном расстоянии от него. По результатам отфильтрованного облака точек, лежащего в таком слое, можно получить векторные изображения объектов, спроецировав оставшиеся точки в плоскость сечения и соединив соседние точки отрезками прямых.

Полученное векторное изображение объектов дорабатывается до получения планов с отображением конструкций, расстановкой размеров и нанесением иной технической информации в условных обозначениях, принятых в технической инвентаризации в CAD-программах (рис.7).

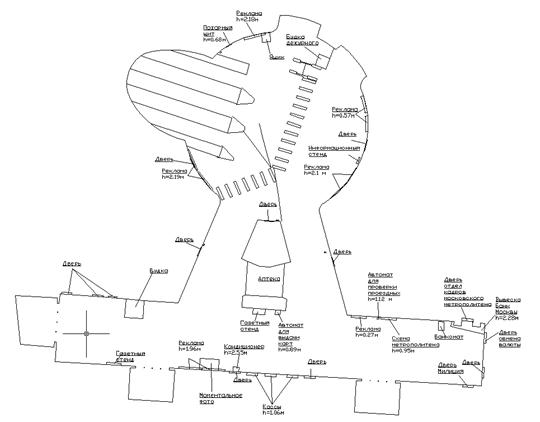

Рис.7 План специального назначения вестибюля радиальной станции “Проспект Мира”, построенный по измерениям НЛС.

Выводы и основные результаты

Предложена полная технология проведения работ по получению высокоточных планов сложных инженерных сооружений с применением НЛС. Практическое применение разработанной технологии лабораторией ГИС-технологий кафедры ВТиАОИ МИИГАиК, продемонстрировало ее высокую эффективность. В процессе работы разработаны и исследованы следующие методики и технологии:

· методика исследования точности НЛС;

· методика калибровки данных НЛС, основанная на получении корректировочных полиномов для координат точек, измеренных лазерным сканером. На основе предложенной методики выполняется корректировка данных при полевых высокоточных работах;

· методика проведения высокоточной съемки сложных инженерных сооружений с применением наземного лазерного сканера;

· технология получения высокоточных крупномасштабных планов специального назначения по данным наземной лазерной локации.

Разработана программа, позволяющая автоматизировать процесс определения метрических характеристик данных, получаемых наземными лазерными сканерами и их корректировки.

Публикации по теме диссертации

1. Журкин И.Г., Волкович Е.В., Жигалов К.Ю. Обновление картографического материала с помощью данных, полученных методом лазерной локации // Журнал геодезия и картография – Москва, 2007, №5 – с.35-37.

2. Журкин И.Г., Волкович Е.В., Жигалов К.Ю. Технология обработки данных лазерной локации для получения крупномасштабных планов сложных инженерных сооружений // Материалы международного промышленного форума GEOFORM+ Москва, 2007 – с. 20.

3. Журкин И.Г., Волкович Е.В. Факторы, влияющие на точность измерений лазерного локатора // Материалы X международной научно-практической конференции "Методы дистанционного зондирования и ГИС-технологий для оценки состояния окружающей среды, инвентаризации земель и объектов недвижимости – Китай, 2006 – с.21-26.

4. Журкин И.Г., доцент Кавешников М.Б., аспирант Волкович Е.В. Исследование и разработка методов лазерного сканирования и ГИС-технологий для координатной привязки объектов съемки городских и урбанизированных территорий // Материалы научно-технической конференции профессорско-преподавательского состава "МИИГАиК – 227" - Москва, 2006 – с.27.

5. Журкин И.Г., Жигалов К.Ю., Волкович Е.В. Применение лазерных технологий для создания 3d-модели архитектурной композиции "Золотые комнаты МИИГАиК // Материалы всероссийская выставка научно-технического творчества молодежи – Москва, 2005 – с.34.
