Основание и фундамент подводной части водозаборного сооружения берегового типа

bк ³ (2 .2,5) Dвc=2×0,5=1 м,

Vmin= Qc t= 0,7×20=14 м3

Конструктивно принимаем ширину приемной камеры равной 1,5 м.

1.5 Компоновка сооружения

При совмещенном варианте насосы типа "Д" монтируют на фундаментной плите сооружения или опорной плите на металлической раме.

При их однорядном расположении достигается компактность размещения оборудования и наименьшая ширина машинного зала (рис.1-3). Ширина прохода между агрегатами принимается не менее 1,0 м. Расстояние от коротких сторон опорных плит насосных агрегатов до разделительной стены должно быть 0,7 .0,9 м, а между агрегатами и электрораспределительными щитами - 1,5 .2 м.

2. Классификация и характеристики грунтов основания

В строительной практике свойства грунтов оснований оцениваются системой показателей, обусловленных содержанием отдельных фракций, плотностью минеральных частиц ρs, и грунта ρ, естественной влажностью W (%) и пластичностью WL и Wp (%), данными фильтрационных, компрессионных и сдвиговых испытаний. Состояние грунта зависит от степени влажности Sr и его сопротивления при зондировании (песчаные толщи) или показателя текучести JL и сопротивления при зондировании (пылевато-глинистые отложения).

По группам признаков классификация грунтов включает таксономические единицы:

типы по гранулометрическому составу и числу пластичности;

виды по структуре и текстуре, степени неоднородности, пористости;

разновидности по физическим, механическим, химическим свойствам и состоянию.

В курсовом проекте за исходное принимается двухслойное основание, представленное песчаным грунтом, подстилаемым пылевато-глинистым пластом.

2.1 Песчаный грунт

Для установления вида наименования исследуемого грунта последовательно суммируются проценты содержания частиц - сначала крупнее 2 мм, затем 0,5 мм, далее 0,25 мм и 0,1 мм ([1] приложение 2). Наименование грунта принимается по первому удовлетворяющему показателю.

Далее грансостав изображается на графике (Рис.2.1), а необходимые расчеты удобно выполнять в табличной форме (таблица 2.1).

По графику на рисунке 2.1 устанавливаются значения величин характерных диаметров частиц песка (диаметры зерен, мм, меньше которых в данном грунте содержится по массе соответственно 95, 60, 50, 17, 10 и 5%).

Установления вида наименования грунта

Таблица 2.1

Масса частиц крупнее 0,1 мм составляет более 50% следовательно, исследуемый грунт - песок мелкий.

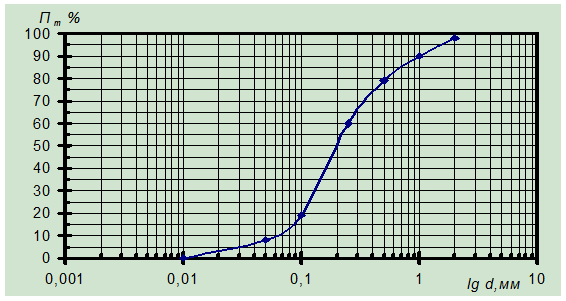

Рисунок 2.1.: Интегральная кривая зернового состава в полу логарифмическом масштабе.

d95=1,5; d60=0,25; d50=0,2 (средний);

d17=0,09; d10=0,055 (действующий, эффективный);

d5=0,035;

Показатель максимальной неоднородности Umax - мера неоднородности гранулометрического состава песка - определяется по формуле:

По Umax устанавливается вид песчаного грунта ([1] приложение 2):

4 < Umax < 20 => песок среднеоднородный.

Показатель неоднородности Us определяют по формуле:

Дополнительные характеристики - плотность высушенного грунта ρd, пористость n и коэффициент пористости е, а также степень влажности Sr - находят по формулам:

По значению величины Sr устанавливается разновидность песчаного грунта ([1] приложение 2): 0,5 < Sr < 0,8 - песок влажный.

Собственный вес песчаного грунта определяется по формуле: γ=ρg=1,89∙9,81=18,54 кH/м3

Ниже уровня грунтовых вод WL частицы взвешиваются в воде и собственный вес взвешенного в воде песчаного грунта γsb, определяется зависимостью:

γsb= (γs - γw) (1-n) =9,81 (ρs - ρw) (1-n) =9,81 (2,61-1) (1-0,36) =10,11 кН/м3

2.2 Водопроницаемость песчаного грунта

При отсутствии данных полевых и лабораторных исследований приближенное значение коэффициента фильтрации kф, может быть определено по формуле Ганзена:

kф = Са d210 (0, 7 + 0, 03 to) =700 ∙0.0552 (0,7+0,03∙10) =2,12 м/сут

где Са - эмпирический коэффициент чистоты и однородности песков (для чистых и однородных песков Са =1200 .800, а для пылевато-глинистых и неоднородных Са =800…400), t - температура грунтовой воды 8 .12°С.

2.3 Критерии, суффозионности песка

Гранулометрический состав и структура исследуемого грунта могут претерпеть изменения вследствие перемещения фильтрационным потоком в порах его отдельных частиц вплоть до их выноса (т.е. суффозионных процессов). Различают внутреннюю (мелкие частицы перемещаются только внутри грунта) и внешнюю (вынос частиц из грунта на его поверхность) механическую суффозию. Если отрыв, перемещение и вынос фильтрационным потоком частиц происходит в таком количестве, при котором нарушается прочность грунта, то суффозия называется опасной.
