Применим многоканальный АЦП, благодаря чему блок коммутации будет входить в состав АЦП.

В качестве регистра RG1 используется универсальный регистр К564ИР6. Для записи, преобразования с параллельного в последовательный код 18-ти разрядного кода берем три микросхемы К564ИР6 и соединяем их следующим образом: восемь разрядов подаем на 1-й регистр, и восемь подаем на 2-й рег

истр, а оставшиеся 2 разряда подаем на третий регистр.

Последовательный код снимаем с четвёртого выхода третьего регистра.

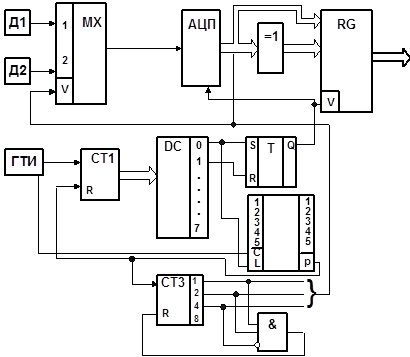

Для построения схемы управления мультиплексором и самой схемой необходимо два четырёхразрядных счётчика. Для этой цели выбираем микросхему К564ИЕ10, в одном корпусе которой находятся два четырёхразрядных двоичных счётчика. Также в схему управления нужен пятнадцатиразрядный дешифратор. Выбираю схему К564ИД4, представляющая собой восьмиразрядный дешифратор. Мне необходимо две такие микросхемы и один инвертор (для выбора дешифратора).

Для организации коэффициента перерасчёта второго счётчика равного 2 необходим элемент "И". Такой элемент реализован на микросхеме К564ЛА7. Так как его выходы инверсные, то мне ещё понадобиться инвертор.

В качестве элементов, которые генерируют проверочные символы в кодере, выбираю микросхему К564ЛП2. В качестве RS - триггера беру микросхему К564ТМ2, у которой не используются входа D и С.

Выводы

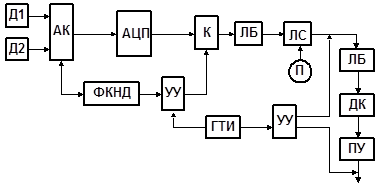

В результате выполнения курсового проекта был разработан передающий полукомплект кодоимпульсной системы телеизмерений.

Разработанный полукомплект полностью отвечает всем требованиям технического задания.

Система разработана с использованием серийно выпускаемых ИМС КМОП - технологии.

Разработанный полукомплект кодоимпульсной системы телеизмерений можно применить в системах телемеханики, где необходимо передавать значения напряжения, которое снимается с датчиков в пределах от 0 до +5 вольт в линию связи.

Система использует помехозащищенное кодирование с использованием кода Хемминга, что гарантирует большую вероятность приема достоверной информации на приемной стороне.

Список используемой литературы

1. Тутевич В.Н. Телемеханика. - М.: Высш. школа, 1985. - 423 с.

2. Пшеничников А.М., Портнов М.Л. Телемеханические системы на интегральных микросхемах. - М.: Энергия, 1977. - 296 с.

3. Интегральные микросхемы.: Справочник/ под ред. Б.В. Тарабрина. - М.: Радио и связь, 1984. - 528 с.

4. Проектирование дискретных устройств на интегральных схемах. Мальцев П.П. и др. - М.; Радио и связь. Справочник. 1990.

5. Б.Г. Федорков, В.А. Телец. Микросхемы ЦАП и АЦП: функционирование, параметры, применение. - М.; Энергоатомиздат, 1990.

Приложение

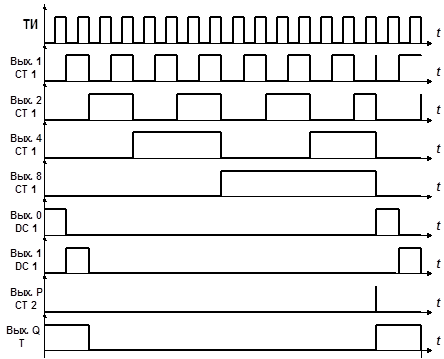

Временные диаграммы в характерных точках принципиальной схемы
