Реле акустическое на полевом транзисторе

Расчет надежности при подборе типов элементов проводится после разработки принципиальных электрических схем. Целью расчета является определение рационального состава элементов.

Расчет надежности при уточнении режимов работы элементов проводится, когда основные конструктивные проблемы решены, но можно еще изменить режимы работы элементов.

Результаты ориентировочного расчета надежности оф

ормлены в виде таблицы.

Средняя наработка на отказ равна:

График надежности строится по экспоненциальному закону

,

Этот график изображен на рис.1.

Таб. 4

Наименование и тип элементов

Обозначение

на схеме

N

Интенсивность отказа

1

Диодный мост

VT4

1

1,2

1,2

2

Диоды импульсные сплавные

VD2, VD3

2

0,6

1,2

3

Кнопка дубл.

S1

1

0,035

0,035

4

Конденсаторы бескорпусные

C2, C3, C7

3

0,001

0,003

5

Конденсаторы керамические

C1, C6

2

1,4

2,8

6

Конденсаторы плёночные

C8-C10

3

1,6

4,8

7

Конденсаторы электролитические

C4, C5

2

0,035

0,07

8

Микрофон

M1

1

5,0

5

9

Пайки

-

94

0,004

0,376

10

Провода соединительные

-

6

0,015

0,09

11

Резисторы МЛТ-0.25

R2, R3, R10, R13-R15, R17

7

0,04

0,28

12

Резисторы МЛТ-1.0

R19

1

1,0

1,0

13

Резисторы бескорпусные

R1, R4, R5, R7-R9,R11, R12, R16, R18

10

0,001

0,01

14

Резистор подстроечный

R6

1

0,5

0,5

15

Светодиод

HL1

1

2,157

2,157

16

Стабилитрон

VT1

1

5,0

5,0

17

Транзисторы полевые

VT3, VT5

2

1,8

3,6

18

Транзисторы биполярные

VT1, VT2, VT4

3

3,0

9,0

19

Разъём Вилка РС4ТВ

X1

1

0,04

0,04

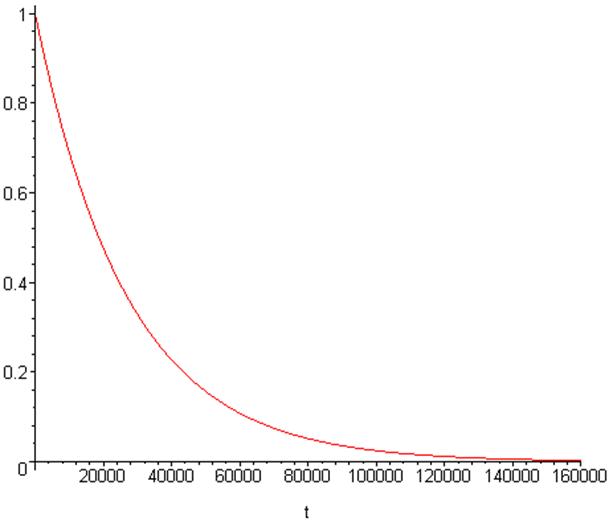

Рис.1. График надежности устройства.

Данные результаты удовлетворяют условию ТЗ.

9. Заключение.

При выполнении курсовой работы по теме «Реле акустическое на полевом транзисторе» были выполнены расчеты конструктивно—технологических параметров печатной платы и надежности схемы. Был произведён выбор и обоснование способа изготовления печатной платы и элементов.

В результате работы разработано устройство полностью соответствующее техническому заданию.

Основываясь на результаты расчета можно сделать вывод о том, что устройство может выпускаться как серийно, так и штучно без каких-либо ограничений.

Список использованной литературы.

1. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973, 856с.

2. Павловский В. В., Васильев В. П., Гутман Т. Н., Проектирование технологических процессов изготовления РЭА. Пособие по курсовому проектированию: Учеб. пособие для вузов. - М.: Радио и связь, 1982.-160с.
