Разработка функциональной цифровой ячейки от функциональной логической схемы проектируемого узла до печатной платы узла

5. Согласно полученному эскизу печатной платы каждому выводу корпуса назначается своя координата относительно начала координат.

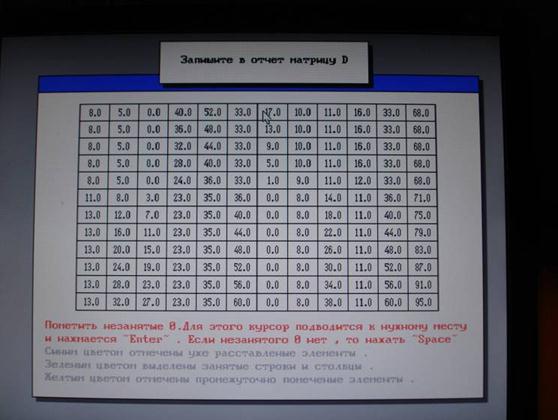

Рис. 13 Матрица D до начала выполнения алгоритма венгра

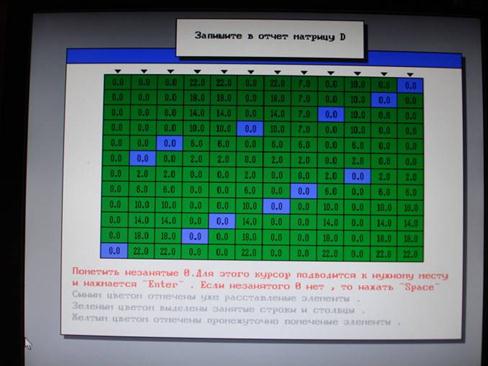

Р

ис. 13 Матрица D после выполнения алгоритма венгра

Результат выполнения программы – более оптимальное подключение цепей к контактам разъема.

Проведем проверку длин цепи до и после переназначения вывода разъема.

Рассмотрим цепь №17

До переназначения выводов: L=95+38=133 мм

После переназначения выводов: L=95+12=107 мм

Суммарная длина проводников уменьшилась, следовательно, найдено более оптимальное назначение выводов разъема.

5. Трассировка электрических соединений контактов элементов

Используя результаты предыдущих разделов (компоновка, минимизация расстояний), перечертим принципиальную схему используя редактор Schematic (результат представлен в приложении 3). Далее выполняем команду utils/ Generate NetList… После чего запускаем редактор PCB, в котором чертим контур платы, подключаем нужные библиотеки, в нашем случае mai.lib, после чего выполняем команду utils/ Load NetList… Появившиеся элементы расставляем в соответствии с результатами полученными в разделе 3. Использую команду Route/ Autorouters, в появившемся окне выбираем тип трассировки Quick route и нажимаем кнопку Start. Результаты трассировки представлены в приложении 4.

Выводы

В ходе выполнения курсовой работы был пройден весь путь разработки функциональной цифровой ячейки от функциональной логической схемы проектируемого узла до печатной платы узла. Были приобретены практические навыки применения алгоритмов и методов автоматизированного проектирования РЭС, закреплены теоретические знания.

Решение задачи компоновки позволило сократить количество внешних связей между блоками (корпусами микросхем) за счет увеличения количества внутренних (внутри блока) связей.

В результате решения задачи размещения элементов методом ветвей и границ мы получили дерево решений, отражающее оптимальный вариант размещения элементов в установочных позициях ячеек,

В результате решения задачи назначения выводов элементов схемы и разъема каждый элемент закреплен в конкретную позицию, что отображено в «схеме соединения выводов».

Результатом работы программы-трассировщика является 2-х слойная печатная плата.
