Удаление загрязнений с оптических и механических деталей. Сборка зеркал и призм в оправах

Рис.7. Рис.10.

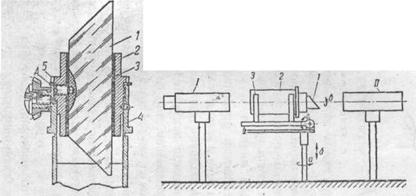

При юстировке призмы Дове, необходимо, чтобы отражающая грань призмы была параллельна оси ее вращения, а последняя совпадала бы с визирной осью системы. Эти условия выполняются при юстировке призмы в оправе при помощи прокладок 3 (рис. 9), а иногда винтов. Юстировка производится при помощи коллиматора II

и зрительной трубы I, оси которых должны быть или совмещены, или параллельны (рис. 10). В этом случае изображение перекрестии сетки коллиматора будет совпадать с центром сетки зрительной трубы. Юстируемая призма I в цилиндрической оправе 2 устанавливается в призмах 3 столика юстировочной установки, который может вращаться (по стрелке а), подниматься или опускаться (по стрелке б) и наклоняться (по стрелке г).

При юстировке призму устанавливают так, чтобы отражающая грань была внизу или вверху. Так как при произвольном положении столика ось призмы не будет совпадать с осями коллиматора и зрительной трубы, то изображение сетки коллиматора сместится относительно центра сетки зрительной трубы. Движениями столика добиваются совмещения этих крестов. Поворачивают призму в оправе на 180° (по стрелке б), причем изображение нитей сетки коллиматора повернется па 360°.

Юстировка призмы выполняется методом половинных поправок. Половина величины смещения перекрестия устраняется движениями столика, а другая половина - наклонами призмы при помощи прокладок 3.

Рис.11. Рис. 12.

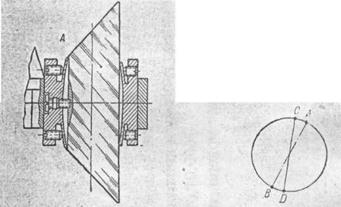

Существуют конструкции, позволяющие наклонять призму при помощи винтов. На рис. 11 показана одна из аналогичных конструкций, в которой наклоны призмы достигаются винтами, сжимающими стенку А оправы призмы. Такое крепление призмы находит применение в спектральных приборах (стилоскоп).

Данная конструкция позволяет легко и точно юстировать призму; однако при эксплуатации прибора в условиях сильной тряски и ударов юстировка призмы может нарушаться. Поэтому в приборах, работающих в указанных условиях, юстировка винтами не применяется и положение призмы определяется точными размерами посадочного отверстия в оправе призмы и незначительными наклонами призмы в оправе за счет толщины прокладок 3.

Если, при юстировке призмы Дове центры сеток коллиматора и зрительной трубы совмещены и горизонтальный (или вертикальный) штрих сетки совмещен с соответствующим штрихом сетки коллиматора, а перпендикулярный к нему штрих (например, АВ на рис. 12) сетки коллиматора наклонен относительно соответствующего штриха CD сетки трубки, то это означает, что призма обладает пирамидальностыо, которую исправить юстировкой невозможно. В этом случае необходимо призму Дове заменить.

После юстировки призма должна контролироваться на разрешающую силу, которая могла бы ухудшиться вследствие сильного сжатия призмы винтами, а также на натяжения, возникающие по той же причине.
