Оптические средства обнаружения

По физическому смыслу величина представляет собой отношение энергии сигнала к спектральной плотности мощности помехи. Очевидно, что при изменении телесного угла элементарной зоны чувствительности меняется интенсивность помехи, излучаемой фоном и попадающей в приемный канал. В то же время амплитуда сигнала зависит от геометричес

кой формы элементарной зоны чувствительности. Выясним, при какой конфигурации элементарной зоны чувствительности величина ц достигает максимального значения, для чего рассмотрим простейшую модель обнаружения. Пусть зона чувствительности ИКСО неподвижна относительно фона, а обнаруживаемый объект движется с угловой скоростью Vo6 относительно точки наблюдения. Зона чувствительности и объект в нормальной к оптической оси плоскости прямоугольны, а угловые размеры объектаи поля зрениянастолько малы, что с достаточной степенью точности можно считать

где- телесный угол, под которым виден объект;- телесный угол зоны чувствительности;- угловой размер объекта соот-

ветственно в горизонтальной и вертикальной плоскостях;угловой размер зоны чувствительности соответственно в горизонтальной и вертикальной плоскостях;

Энергетическая яркость объекта Воб одинакова по всей его поверхности, а спектральная плотность энергетической яркости фонового шумаодинакова по всей поверхности фона. Сигнал и фоновая помеха аддитивны. Движение объекта происходит равномерно в плоскости угла а„. Приемник энергии безынерционный, квадратичный. Сигнал с приемника подается на перестраиваемый оптимальный фильтр. Тогда спектральная плотность мощности фоновой помехи на выходе приемника будет определяться выражением:

где Копт - коэффициент передачи оптической системы; Кт - коэффициент передачи трассы распространения сигнала; Кп - чувствительность приемника.

При пересечении поля зрения объектом на выходе приемника формируется сигнальный импульс, форма которого и спектр, в случае когдаи, определяются выражениями:

где U0 - сигнальный импульс единичной амплитуды; - спектр сигнального импульса единичной амплитуды.

Для фона, излучающего помеху, спектральная плотность мощности которой имеет вид , величина выходе безинерционного приемника в соответствии с выражением определяется как

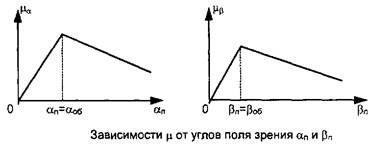

Характер зависимости величиныотиимеет вид, показанный на рис. 4.16. Из вышеизложенного следует, что для обеспечения максимального отношения сигнал/фоновая помеха форма зоны чувствительности должна быть сопряжена с формой объекта.

Для случая флуктуационной фоновой помехи максимальное значение отношения сигнал/фоновая помеха достигается при совпадении геометрической формы элементарной зоны чувствительности с формой объекта. Этот вывод применим и для случая импульсной солнечной помехи. Подтверждением тому является очевидный факт, что при увеличении телесного угла зоны чувствительности от значения, равного телесному углу, под которым виден объект, амплитуда сигнала не меняется, а амплитуда солнечной помехи растет пропорционально телесному углу зоны чувствительности. То есть метод оптимальной пространственно-частотной фильтрации позволяет повысить помехоустойчивость пассивного оптического средства обнаружения как к конвективной, так и к солнечной помехам.

Двухдиапазонный метод приема ИК излучений. Сущность этого метода заключается во введении в ИКСО второго канала, обеспечивающего прием ИК излучений в видимом или ближнем ИК диапазонах, с целью получения дополнительной информации, отличающей сигнал от помехи. Использование такого канала в совокупности с основным каналом в условиях одного помещения малоэффективно, поскольку как сигнал, так и помеха при наличии освещенности формируются в обоих спектральных диапазонах. Значительно более эффективным является использование канала видимого диапазона при его установке вне охраняемых помещений, в местах, недоступных для блокировки этого канала искусственными источниками света. В этом случае при изменении солнечной освещенности канал формирует сигнал, запрещающий возможное срабатывание ИКСО под воздействием солнечной помехи. При такой организации двухдиапазонный метод позволяет полностью ликвидировать ложные срабатывания ИКСО, возможные за счет возникновения солнечных помех. Возможность блокировки теплового канала на время действия помехи очевидна.

Параметрические методы повышения помехоустойчивости ИКСО. В основу параметрических методов повышения помехоустойчивости ИКСО положена идентификация полезных сигналов по одному или совокупности параметров характерных для вызывающих появление этих сигналов объектов. В качестве таких параметров, могут быть использованы скорость движения объекта, его габариты, расстояние до объекта. На практике, как правило, конкретные значения параметров заранее не известны. Однако имеется некоторая область их определения. Так, скорость человека, передвигающегося пешком, меньше 7 м/с. Совокупность таких ограничений может существенно сузить область определения полезного сигнала и, следовательно, уменьшить вероятность ложного срабатывания.

Рассмотрим некоторые способы определения параметров объекта при его пассивном оптическом обнаружении. Для определения скорости движения объекта, его линейного размера в направлении перемещения и расстояния до него необходимо организовать две параллельные зоны чувствительности, разнесенные в плоскости перемещения объекта на некоторое базовое расстояние L. Тогда несложно определить, что нормальная к зонам чувствительности скорость движения объекта

где- время задержки между сигналами в приемных каналах.
