Проектирование промышленных печей

глины . 20,4 кг

воды . кг

итого 73,4 кг

кальцинированной соды . кг

Объем глиняного молока на один замес составит:

л.

Итак, для приготовления воздушно-твердеющего раствора в растворомешалку вводят 73,4 кг глиняного молока. В полученный раствор загружается потребное на один замес количество шамотного порошка (768 кг).

При определении воды, необходимой на один замес, учитывается количество воды, содержащееся в глиняном молоке. Согласно [3, приложение А, таблица 4] для приготовления жидкого раствора необходимо (ориентировочно) 45% воды от веса смеси, т.е.

,

что с учетом воды, содержащейся в глиняном молоке, составит:

.

Согласно [3, приложение А, таблица 1] принимаем вес клинового и прямого шамотного кирпичей равным соответственно 2,7 кг и 3,2 кг. Тогда расход прямых и клиновидных кирпичей на 1 м3 кладки составит:

, ,

где 0,00169 м3 – объем прямого кирпича;

0,00156 м3 – объем клинового кирпича.

Общий расход материала на 1 м3 кладки равен:

.

В соответствии с [3, приложение А, таблица 6] расход времени огнеупорщиков на 1 м3 кладки арочного свода равен 1 чел-дней. Так как объем общего количества кирпичей, идущих на кладку арочного свода равно 6,93 м3, то расход времени на производство кладки составит:

.

Согласно [3, приложение А, таблица 7] расход раствора на 1 м3 кладки арочного свода составит 0,1 м3. Тогда количество шамотно-глиноземистого воздушно-твердеющего раствора, необходимого для кладки 6,93 м3 кирпича, равно

.

Расход времени подсобных рабочих на приготовление раствора и транспортировку материалов в пределах рабочей зоны принимается с коэффициентом от 0,8 до 1,8 к расходу времени огнеупорщиков в зависимости от степени механизации работ, тщательности и сложности кладки (чем проще кладка, тем больше коэффициент). Принимаем коэффициент равным 1,5, тогда расход времени подсобных рабочих составит:

.

Контрольные вопросы

1. Своды печей выполняют арочными, купольными или подвесными.

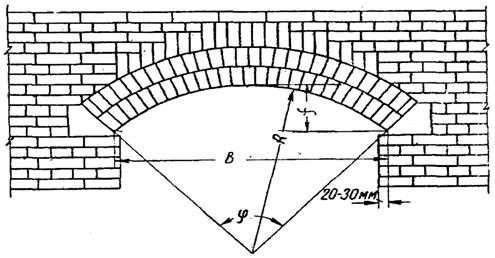

2. Схема и основные размеры арочного свода показаны на рисунке 4.

B – пролет; f – стрела подъема; R – радиус свода; φ – центральный угол

Рисунок 4 – Арочный свод

Расстояние между стенами, на которые опирается свод или арка, называется пролетом, а расстояние от линии, соединяющей концы пят, до верхней внутренней части свода (высшей точки свода) – стрелой подъема. Свод и арки со стрелой подъема, равной половине пролета, называются полуциркульными, с меньшей стрелой – лучковыми.

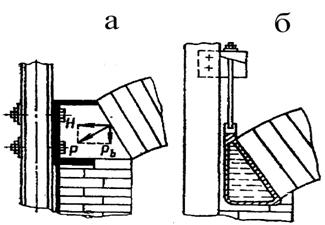

В основании сводов (арок) кладут пятовые кирпичи. Пяты свода упираются в продольные горизонтальные стальные балки каркасы печи, которые называются подпятовыми балками (рисунок 5).

а – неводоохлаждаемые; б – водоохлаждаемые

Рисунок 5 – Подпятовые балки

Подпятовые балки служат для восприятия и передачи на каркас распорного усилия арочного свода. Эти балки крепят к стойкам каркаса. Балки могут быть водо- и неводоохлаждаемыми.

3. Кирпичи в арочных сводах можно укладывать вперевязку или кольцами. При кладке вперевязку ряды свода укладывают вдоль линии пят с перевязкой вертикальных поперечных швов. При кладке кольцами ряды свода кладут поперек печи без перевязки поперечных швов.

Кладка свода вперевязку более плотна и прочна. Выпадение одного или двух кирпичей не нарушает устойчивости всего свода. Однако ремонт прогоревшего свода затруднителен, так как приходится подгонять и подтесывать новые кирпичи к оставшимся. Свод кольцами менее прочен. При выпадении одного кирпича часто обрушивается все кольцо. Однако при ремонте целиком разрушенное кольцо легче восстановить, так как оно не перевязано с соседними кольцами.

Своды кольцами часто применяют в печах с высокой температурой, которые приходится часто ремонтировать. В нагревательных, термических, тоннельных печах для обжига кирпича, в боровах и т.п. своды кладут в перевязку.

4. Для приготовления огнеупорных растворов применяются мертели. Чтобы приготовить раствор, к мертелю нужно добавить необходимое количество воды и хорошо перемешать. Например, раствор для огнеупорной кладки по II категории (толщина шва 2 мм) из шамотного кирпича готовят из шамотного мертеля тонкого помола, состоящего по объему из 75–80% шамотного порошка и 25–20% огнеупорной глины. Ориентировочное количество воды на 1м3 сухой смеси равно 500 л.

Воздушно-твердеющие растворы обладают большей механической прочностью и плотностью, имеют значительно меньшую газопроницаемость, чем обычные огнеупорные растворы.

Для приготовления воздушно-твердеющих растворов заготовляется заблаговременно глиняное молоко с объемным весом в пределах 1,2–1,3 кг/л. В воду для приготовления глиняного молока вводится 0,15% кальцинированной соды или 0,3% жидкого стекла от веса глины. Перемешивание глиняного молока в растворомешалке следует производить до полного распускания глины (5–10 мин). Полученное глиняное молоко необходимо до введения в раствор выдержать не менее 10–12 ч.

Для приготовления воздушно-твердеющего раствора в растворомешалку вводят глиняное молоко в количестве, содержащем глину, необходимую для одного замеса, и жидкое стекло (для раствора на цементе – воду затворения). Содержание глины в глиняном молоке определяется в соответствии с объемным весом глиняного молока.

В полученный раствор глиняного молока с жидким стеклом (или с водой затворения) всыпается потребное на один замес количество шамотного порошка и глинозема (в цементных растворах соответственно шамотного порошка и цемента) и добавляется вода для получения раствора требуемой консистенции.

При определении воды, необходимой на один замес, учитывается количество воды, содержащееся в глиняном молоке. Перемешивание должно вестись не менее 5–10 мин.

5. Консистенцию огнеупорных растворов выбирают в зависимости от толщины шва. Толщину шва выбирают в зависимости от категории кладки.

Таблица 2 – Категории огнеупорной кладки
