Цех ремонта строительных кранов
Вес балок подвесных и монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.
Вес грузоподъёмность крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.
Таблица 1.9
|
Грузо-подъёмность, тонн |
Полная длина крана, мм |
Пролёт крана, мм |
Ширина крана |
Вес крана кг | |
|
5 |
18000 |
15000 |
1500 |
2765 |
3150 |
1.4.10 Стеновые панели и кирпичные вставки
Стеновые панели – керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30 – рисунок 10.5,10.6,10.7,10.8.
|
Марка элемента |
Класс бетона |
Расход бетона, м3 |
Расход ст. кг |
Масса элемента |
|
ПСТ 60.12.30 |
В 22,5 |
1,06 |
42,59 |
2,6 |
|
ПСТ 60.18.30 |
В 22,5 |
1,59 |
58,63 |
3,8 |
|
ПСТ 63.12.30 |
В 22,5 |
1,12 |
44,27 |
2,7 |
|
ПСТ 63.18.30 |
В 22,5 |
1,69 |
62,68 |
4,1 |
|
ПСТ 30.12.30 |
В 22,5 |
0,53 |
28,92 |
1,3 |
|
ПСТ 30.18.30 |
В 22,5 |
0,80 |
38,67 |
2,0 |
|
ПСТ 15.12.30 |
В 22,5 |
0,27 |
16,76 |
0,6 |
|
ПСТ 15.18.30 |
В 22,5 |
0,39 |
20,68 |
1,0 |
Рисунок 1.10.1 Рисунок 1.10.2 Рисунок 1.10.3
У ворот и дверей предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.
1.4.11 Окна, двери, ворота
Для естественного освещения в здании предусмотрены окна с двойным остекленением, с открывающимися створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.
Для естественных зданий окна с двойным остекленением.
Для въезда автотранспорта предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП 21х10/0.75-5.
Рисунок 11.1 Рисунок 11.2

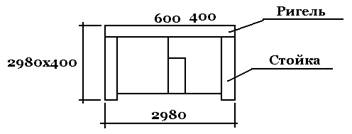

Vст = 0,4 х 0,4 х 3,4
Мст = Vст х 2400 кг/м3
Vриг = 0,6 х 0,4 х 30
Мриг = Vриг х 2400
Таблица 1.11
|
Марка |
Расход древесины |
Алюминий, кг |
Резина, кг |
Стекло, кг |
Стекло спец. |
Масса, кг |
|
ОДС-12-33 |
0,80 |
23,30 |
4,0 |
39,3 |
78,6 |
188,6 |
|
ОГД-18-302 |
0,062 |
0,90 |
1,35 |
- |
87,6 |
132,8 |
|
31-ВРД |
0,410 |
- |
- |
- |
- |
528 |
|
70,6 |
- |
- |
- |
- |
79,7 |
1.4.12 Кровля
Кровля состоит из пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.
1.4.13 Полы
По железобетонной плите покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного раствора марки 100.
По стяжке наносится слой полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.
Далее устраивают кровлю из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.
Бетон и бетонно-асфальтные полы относятся к полам массового применения. Они легки в устройстве, устойчивы к действию щелочей. Керамические плитки для полов применяются в сырых помещениях и помещениях, особо требуемых к химической обстановке.
