Экспликация помещений

№	Наименование	Площадь м2
1	Помещения для посетителей	56.85
2	47 > Бюро обслуживания	6.01
3	Ремонт часов	6.3
4	Ремонт сложной бытовой техники	23.56
5	Женский зал парикмахерской	19.72
6	Помещение мытья и окраски волос	8.92
7	Подсобная, кладовая	9.62
8	Мужской зал парикмахерской	10.36
9	Изготовление и ремонт обуви	17.68
10	Кладовая	11.48
11	Помещение звукозаписи	7
12	Комната персонала	10.66
13	Электрощитовая	3.5
14	Венткамера, тепловой узел	21.28
15	Кладовая инвентаря	3.75
16	Коридоры, тамбуры	13.05
17	Изготовление одежды и головных уборов	26.36
18	Примерочная кабина	4.6
19	Кладовые	12.2
20	Зал фотосъемки для документов	17.68
21	Зал для групповой съемки	37.4
22	Помещение для обработки фотоматериалов	13.63
23	Контора	13.26
24	Гардеробные с душевыми	20.06
25	Уборные	5.1
26	Коридоры	38.65

2 Расчетно-конструктивная часть

2.1 Расчет железобетонной плиты перекрытия ПК 51.12.

Исходные данные.

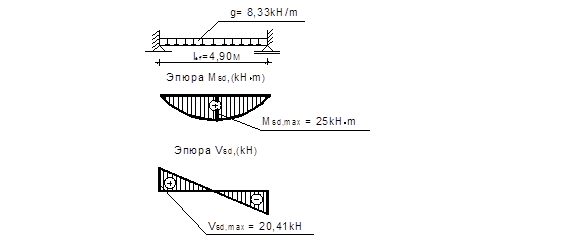

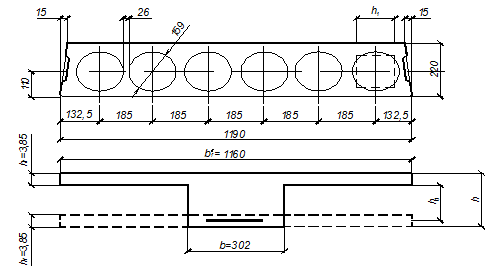

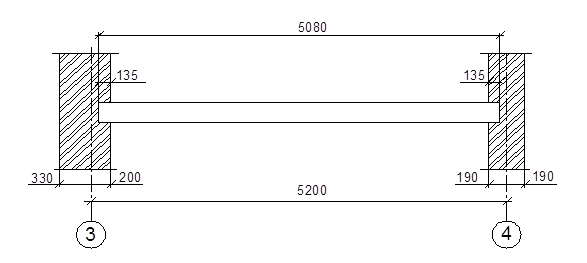

По степени ответственности здание относится ко второму классу (коэффициент надежности по назначению конструкций γn=0,95.). По условиям эксплуатации ХО. Номинальные размеры плиты B=1,2м,L=5,1м. Конструктивные размеры Lк=5,08м, Bк=1,19м. Плита с предварительным напряжением изготовлена из бетона класса С20/25 с рабочей арматурой S800, натягиваемой электротермическим способом на упоры форм.

Подсчет нагрузок на 1м2 перекрытия.

Таблице 2.1 – Подсчет нагрузок на 1м2 перекрытия

Вид нагрузки	Нормативная нагрузка кН/м2	Частный коэффициент безопасности по нагрузке γf	Расчётная нагрузка кН/м2
Постоянная 1. Стяжка цементно-песчаная. 0,02·20 кН/м3 2. Утеплитель. 0,3 · 4 кН/м3 3. Пароизоляция. 0,003·6 кН/м3 4. Ж/б плита. 0,11·25 кН/м3	0,4 1,2 0,018 2,75	1,35 1,35 1,35 1,15	0,54 1,62 0,024 3,71
Итого постоянная	gк=4,37		gd=5,89
Временная	qк=0,7	1,5	qd=1,05
Полная нагрузка	gк+qк=5,07		gd+qd=6,94
