Основы строительного дела и реконструкция зданий и сооружений

2. Rк= 0,09/0,60 + 0,25/0,76 + 0,30/0,11+ 0,16 = 3,36 Вт/(м·°С);

R0 = 1/8,7 + 3,36 + 1/23 = 3,55 Вт/(м·°С);

Rrfas = 0,85 х 3,55 = 3,02 Вт/(м·°С).

3. Δt0 = 1 х (20 – (-30))/(3,02 х 8,7) = 1

,90 < 4°С.

5 вариант (в качестве утеплителя используется засыпка керамзитовая по ГОСТ 9759-83):

1. Dd = (20- (-3,9)) х 219 = 5234°С·сут;

Rreq = 0,00035 х 5234 + 1,4 = 3,24 м·°С/Вт.

2. Rк= 0,09/0,60 + 0,25/0,76 + 0,41/0,13+ 0,16 = 3,79 Вт/(м·°С);

R0 = 1/8,7 + 3,79 + 1/23 = 3,98 Вт/(м·°С);

Rrfas = 0,85 х 3,98 = 3,38 Вт/(м·°С).

3. Δt0 = 1 х (20 – (-30))/(3,38 х 8,7) = 1,70 < 4°С.

Следовательно, требованиям СНиП 23-02-2003 удовлетворяют четыре варианта из пяти. Из них самым оптимальным будет то, где полученное приведенное сопротивление будет наиболее приближено к 3,24 Вт/(м·°С), то есть вариант №5 (в качестве утеплителя используется засыпка керамзитовая по ГОСТ 9759-83 толщиной 410 мм).

3 Выбор конструктивного решения наружных ограждающих стен

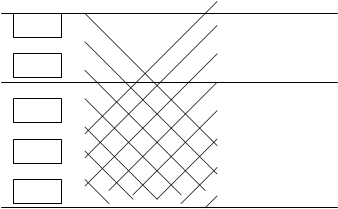

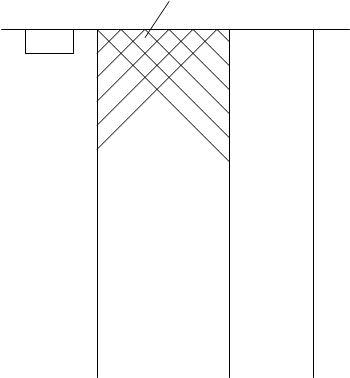

1 2 3 4

гибкие связи

90 30 410 250

670

1 – облицовочный слой (однослойная кладка из вибропрессованных бетонных блоков БП 2.2, 2.3 по ТУ 67.18.78-96);

2 – воздушная прослойка;

3 – утеплитель (засыпка керамзитовая по ГОСТ 9759-83);

4 – несущий слой (кладка из сплошного кирпича силикатного по ГОСТ 379-79 (глиняного обыкновенного по ГОСТ 530-80) на цементно-песчаном растворе).

Рисунок 2.1 – Конструкция трехслойной стены

Выбранное конструктивное решение стены представлено на рисунке 3.1.

Заключение

В данном курсовом проекте рассматривается строительство одноэтажного одноквартирного дома в городе Иваново. Были выполнены объемно-планировочные решение, а также выполнен план этажа и план с расстановкой мебели и оборудования. Был проведен теплотехнический расчет и выбран вариант конструктивного решения трехслойной теплоэффективной стены, решен утеплитель: облицовочный слой - однослойная кладка из вибропрессованных бетонных блоков БП 2.2, 2.3 по ТУ 67.18.78-96, утеплитель – засыпка керамзитовая по ГОСТ 9759-83, несущий слой представляет собой кладку из сплошного кирпича силикатного по ГОСТ 379-79 (глиняного обыкновенного по ГОСТ 530-80) на цементно-песчаном растворе.

Проектирование дома осуществляется с учетом основных требований к строительным конструкциям по прочности, устойчивости (жесткости) и долговечности, а также санитарно-гигиенических требований (температура, влажность, естественное освещение, чистота воздуха).

Список использованной литературы

1. СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений»;

2. «Архитектурные конструкции» под ред. З.А.Казбек-Казиева. М. – «Высшее образование», 2005г.;

3. Понкратьева М.Д., Соловей Ю.М. «Основы строительного дела». М. – Стройиздат, 1998г;

4. Фокин К.Ф. «Строительная теплотехника ограждающих частей здания». М. – «АВОК-ПРЕСС», 2006г.;
