Многоэтажный производственный корпус электротехнической промышленности в г. Самаре
pср = 0,5p1 S1 + p2 S2 + p3 S3/S1+S2+S3
В нашем случае S1 (площадь потолка) = S2 (площадь стен) = S3 (площадь пола) – 1296 м2;
рср= (0,6 + 0,5 + 0,2) *1296/ (3*1296) = 0,433;
б) отношение длины помещения к его глубине:
L / B=72/18=4:
в) отношение глубины помещения В к высоте от уровня условной рабочей поверхности до верха окна h1:
В / h1= 18/4 =4,5:
г) отношение расс
тояния расчетных точекот наружной стены к глубине помещения:
L1/В =1/18 = 0.056,L2/B =3/18 = 0.167,L3/В =5/18 = 0.278,L4/B =7/18 = 0.389,L5/В = 9/18 = 0.5, L6/B = 11/18 = 0.611, L7/В = 13/18 = 0.722, L8/B = 15/18 = 0.833, L9/B = 17/18 = 0.944.
Имея эти данные, находим коэффициенты φ1 для заданных точек. Затем определяем к. е. о. от боковых проемов.
5. Величины к. е. о. от верхних светопроемов в каждой из точек находим по формуле:
ерв = (εб q + εср (φ1Kcp-1)) τ0/Кз;
Величины εб вычисляем по формуле:
eб= 0,01 n1n2.
Для определения коэффициента φ2 находим:
а) отношение высоты помещения к ширине пролета:
Н / L = 8.54/18 = 0.47;
б) средневзвешенный коэффициент отражения потолка, стен и пола:
Pср = 0,5p1 S1 + р2 S2 + p3 S3/S1 + S2 + S3 = (0,6 + 0,5 + 0,2) *1296/ (3*1296) = 0,433;
Коэффициент τ0 для фонаря определяем по формуле:
τ0= τ1* τ2* τ3* τ4 * τ5 = 0,6 * 0,75 * 0,8 = 0,36.
Находим окончательные значения к. е. о. от верхних световых проемов.

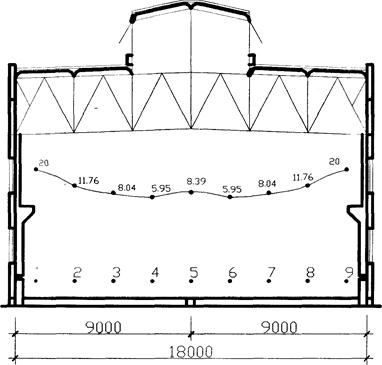

6. Находим окончательные к. е. о. в каждой точке от комбинированного освещения.
Находим среднее значение к. е. о:
Сср = 1/9 * (20 * 2+11,76 * 2+8,04 * 2+5,95 * 2+8,39 * 2) =10,03.
 |
Следовательно, естественная освещенностьв цехе соответствует нормированной величине к. е. о. для выполнения работ третьего разряда.
|
№ п/п |
Показатели |
Ссылка на источник |
Расчетные точки | |||||
|
1 |
2 |
3 |
4 |
5 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
1 |
От светового проема А |
От боковых световых проемов | ||||||
|
n1 |
30 |
18 |
11 |
6,8 |
4,11 | |||
|
n2 |
98 |
98 |
98 |
98 |
98 | |||
|
eб =0.01 n1 n2 |
29,4 |
17,64 |
10,8 |
6,66 |
4,03 | |||
|
θб |
72 |
45 |
35 |
22 |
18 | |||
|
q |
1,22 |
1,01 |
0,89 |
0,72 |
0,67 | |||
|
eб * q |
35,87 |
17,82 |
9,59 |
4,8 |
2,7 | |||
|
2 |
От светового проема В |
n1 |
2,9 |
2,7 |
2,5 |
2,2 |
4,1 | |
|
n2 |
94 |
94 |
96 |
98 |
98 | |||
|
eб =0.01 n1 n2 |
2,726 |
2,538 |
2,4 |
2,16 |
4,02 | |||
|
θб |
10 |
11 |
13 |
15 |
18 | |||
|
q |
0,54 |
0,57 |
0,6 |
0,63 |
0,67 | |||
|
eб * q |
1,472 |
1,447 |
1,44 |
1,36 |
2,69 | |||
|
3 |
Σeб * q,% |
37,34 |
19,26 |
11 |
6,16 |
5,39 | ||
|
4 |
Кз |
1,43 |
1,43 |
1,43 |
1,43 |
1,43 | ||
|
5 |
τ0 |
0,675 |
0,675 |
0,68 |
0,68 |
0,68 | ||
|
6 |
Pср = 0,5p1 S1 + р2 S2 + p3 S3/S1 + S2 + S3 |
0,433 |
0,433 |
0,43 |
0,43 |
0,43 | ||
|
7 |
τ0/Кз |
0,472 |
0,472 |
0,47 |
0,47 |
0,47 | ||
|
8 |
Ln / B |
4 |
4 |
4 |
4 |
4 | ||
|
9 |
В / h1 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 | ||
|
10 |
Li / В |
0,056 |
0,167 |
0,28 |
0,39 |
0,5 | ||
|
11 |
φ1 |
1,027 |
1,084 |
1,18 |
1,29 |
1,45 | ||
|
12 |
φ1* τ0/Кз |
0,485 |
0,512 |
0,56 |
0,61 |
0,68 | ||
|
13 |
ерб= εбq φ1τ0/Кз |
18,1 |
9,856 |
6,14 |
3,75 |
3,69 | ||
|
14 |
От верх. светового проема В |
n3 |
- |
- |
- |
1 |
2 | |
|
n2 |
- |
- |
- |
99 |
97 | |||
|
n3* n2 *П2 |
- |
- |
- |
99 |
194 | |||
|
15 |
От верх. светового проема Г |
n3 |
5 |
5 |
5 |
5 |
2 | |
|
n2 |
95 |
97 |
97 |
99 |
97 | |||
|
n3* n2 |
475 |
485 |
485 |
495 |
194 | |||
|
16 |
Σ n3* n2 |
475 |
485 |
485 |
594 |
388 | ||
|
17 |
εв =0.01 n3 n2 |
4,8 |
4,9 |
4,9 |
5,9 |
3,9 | ||
|
18 |
εср,% |
5 |
5 |
5 |
5 |
5 | ||
|
19 |
Нcp / Li |
0,47 |
0,47 |
0,47 |
0,47 |
0,47 | ||
|
20 |
pср |
0,433 |
0,433 |
0,43 |
0,43 |
0,43 | ||
|
21 |
φ2 |
1,33 |
1,33 |
1,33 |
1,33 |
1,33 | ||
|
22 |
τ0 |
0,36 |
0,36 |
0,36 |
0,36 |
0,36 | ||
|
23 |
τ0/Кз |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 | ||
|
24 |
Кср |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 | ||
|
25 |
φ2 Кср-1 |
0,56 |
0,56 |
0,56 |
0,56 |
0,56 | ||
|
26 |
(φ2 Кср-1) * εср ) *Scp |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 | ||
|
27 |
εв + (φ2Кср-1) * εср |
7,6 |
7,7 |
7,7 |
7,8 |
6,7 | ||
|
28 |
εв + (φ2Кср-1) * εср* τ0/Кз *То/Кз |
1,9 |
1,9 |
1,9 |
2,2 |
4,7 | ||
|
29 |
ерк = ерв+ ерб |
20 |
11,76 |
8,04 |
5,95 |
8,39 | ||
