Армирование при строительстве автомобильных дорог

- дренаж, для сбора и отвода жидкости за пределы конструкции;

- контроль эрозии, при предотвращении эрозии грунта под действием воды или ветра;

- защита, для предотвращения повреждения конструктивного слоя, например, изоляции вокруг искусственных сооружений в земляном полотне при их засыпке;

- изоляция, для предотвращения миграции жидкостей и газов.

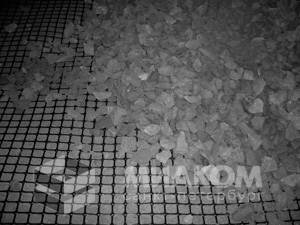

Двуосная решётка ГЕО ДС

П

ервая двуосная георешетка была произведена в 1980-х годах путем экструзии полотна полиэтилена или полипропилена, перфорированного после растягивания регулярной сетью шаблонных отверстий. Такие экструдированные и ориентированные георешетки называются неэластичными (жесткими) георешетками. Двуосные георешетки получили широкое применение при строительстве дорог, аэродромов, контейнерных площадок, автостоянок и.т.д. на слабых и неоднородных грунтах.

Основной принцип работы двуосных георешеток состоит в исключении взаимопроникновения конструктивных слоев и фиксации заполнителя за счет расклинивания его частиц в ячейках георешетки. При заполнении и уплотнении инертным материалом ячеек георешетки, частицы материала фиксируются в ячейках, и создается эффект "механической стабилизации". Двуосная георешетка обладает высокой жесткостью, что позволяет выдерживать высокие нагрузки при низких деформациях.

Преимущества применения:

- Увеличение несущей способности основания укреплённого участка;

- Разделение несвязных слоёв, защита от проникновения крупнозернистого материала в нижние слои;

- Уменьшение величин деформаций от морозного пучения;

- Позволяет не увеличивать толщину балластной призмы на слабых грунтах;

- Снижение скорости осадки оснований;

- Увеличение скоростного режима движения (железнодорожное основание).

Геосетка стеклянная марки ССНП-34БТ производства ОАО "СТЕКЛОНиТ" (г. Уфа) представляет собой сетку из двух слоев ровинга, скрепленных между собой прошивной нитью и пропитанную связующим составом для повышения прочности и адгезии к асфальтобетону. Рассмотрим механизм взаимодействия геосетки марки ССНП и асфальтобетонного слоя. Асфальтобетон является идеальным материалом для устройства покрытий нежесткого типа, так как благодаря высокой вязкости асфальтового вяжущего и шероховатости зерен заполнителя обладает высоким сопротивлением кратковременным нагрузкам.

Проведенные испытания образцов — балочек, изготовленных из двухслойного асфальтобетона (верхний слой толщиной 3 см, нижний слой — 4,5 см), армированных дорожной сеткой, расположенной между слоями асфальтобетона, и контрольных — неармированных — показали, что армирование асфальтобетона сеткой марки ССНП незначительно увеличивает предельное усилие и относительную деформацию на изгиб. Однако также было выявлено, что для разрушения образцов асфальтобетона с дорожной сеткой требуется в 2,85 раза больше энергетических затрат, а, следовательно, во столько же раз замедляется скорость образования трещин в асфальтобетоне. Таким образом, сетка ССНП повышает упругие свойства асфальтобетона, увеличивает его распределяющую способность, в результате чего напряжения от колес автомобиля распределяются на большую площадь, что способствует уменьшению концентрации напряжений и, следовательно, замедляет процесс образования трещин. Кроме того, сетка усиливает сопротивляемость разрыву дорожного полотна льдом, что немаловажно для регионов с жесткими климатическими условиями.

По своим эксплуатационным характеристикам дорожные сетки ОАО "СТЕКЛОНиТ" не уступают соответствующим зарубежным материалам и могут значительно повысить транспортно-эксплуатационные показатели покрытий, увеличить межремонтные сроки, а в целом высвободить материальные средства на другие виды работ и объекты. Сетки ССНП доказали свои исключительные качества в целом ряде проектов. Стеклосетки ОАО "СТЕКЛОНиТ" применялись при прокладке дорог в Санкт-Петербурге, Москве, Астане, при реконструкции аэропортов в Нижневартовске и Ханты-Мансийске.

Геотекстиль высокопрочный стабитекс

Геотекстиль Стабитекс (геоткань) - относится с разделу геосинтетиков представляет собой тканое полотно из высокопрочных полиамидных нитей. Применяется для строительства насыпей повышенной крутизны из сыпучих материалов возведения подпорных стен; защиты территорий от оползневых явлений; разделения грунтовых слоев; укрепления оснований железных и автомобильных дорог, стабилизации слабых грунтов. Геотекстиль повышенной прочности Стабитек является аналогом следующих материалов: геолон (geolon), полифелт (polyfelt), тайпар (typar),кортекс (kortex).

Геотекстиль (дорнит)

Геотекстиль (дорнит) – геосинтетический материал представляет собой иглопробивное или фильерное нетканое полотно изготовленное из полиэфирных волокон. Превосходные физико-механические характеристики геотекстиля дорнит, а также массовость его использования в самых разных областях, позволяют утверждать, что геотекстиль дорнит лидер среди геосинтетиков по диапазону применения как в строительстве так и в быту.

Применение геотекстиля дорнит:

· геотекстиль используется в качестве разделяющего слоя (фильтра) между грунтом и заполнителем (песок, щебень и т.п.);

· препятствует проникновению частиц грунта в дренажные системы (дренаж подвалов, плоских крыш);

· при строительстве тоннелей геотекстиль защищает изоляционное покрытие от повреждений, образует дренажный слой, отводит грунтовую и ливневую воду к дренажу;

· геотекстиль дорнит выполняет функции фильтра под береговым укреплением;

· геотекстиль с высокой плотностью может использоваться в качестве армирующего слоя на слабонесущих грунтах;

· используется для укрепления дна отстойников очистных сооружений, одновременно выполняя роль фильтра, заменяя слой песка;

· применяется в качестве тепло и звукоизоляции;

· при прокладке трубопроводов в качестве балласта.

Геосетки (стеклонит)

Геосетки ССНП - геосинтетики изготавливаемые из сеток стеклянных нитепрошивных пропитанных. Применяются при строительстве или ремонте жестких дорожных одежд с асфальтобетонным покрытием. Применение геосеток в дорожном строительстве позволяет решить ряд существующих проблем.

Геосетки ССП - Нефтегаз геосинтетики предназначенные для армирования, стабилизации слабых грунтов, сооружения временных дорог, обеспечения местной устойчивости откосов и склонов.

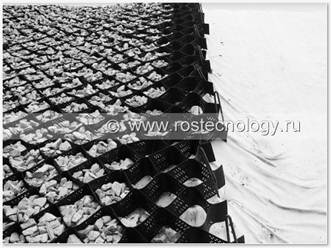

Георешетка

Одной из перспективных конструкций для объемного армирования грунта является геотехническая решетка (георешетка). Георешетка - геосинтетик представляющий собой гибкий компактный модуль, состоящий из скрепленных между собой пластиковых лент, образующих в растянутом положении пространственную ячеистую конструкцию с заданными геометрическими сочетаниями и размерами. Георешетки устойчивы к действию ультрафиолетового излучения, пресной и соленой воды, химическому воздействию почвы и агрессивных сред. А главное материал долговечен, не токсичен и экологически безопасен. Совокупность этих факторов обуславливает технологический эффект использования георешетки.
