Тепловой расчёт промышленного парогенератора ГМ-50-1

4 Расчет теплообмена в топке

Расчёт полной площади стен топочной камеры и сумарной лучевоспринимающей поверхности топки представлен в таблицах 4.1 ,4.2, 4.3

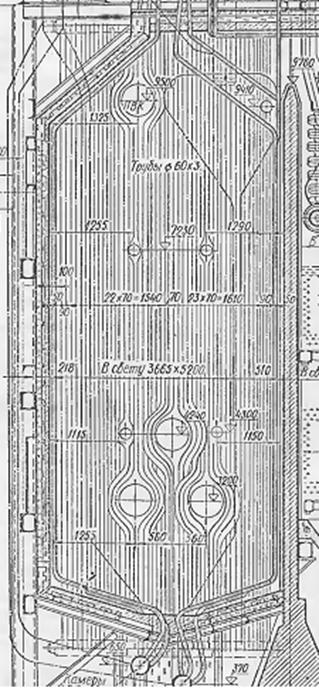

На рис.2 представлена схема топочной камеры

ТАБЛИЦА 4.1 Расчет полной площади стен топочной камеры (Fст) и суммарной лучевоспринимающей поверхности топки (Hл)

ign="center">

Наименование	Обоз-наче-ние	Еди-ница	Фр.и свод	Боко-вые	Задн	Вых. окно	S
Полная площадь стены и выходного окна	FСТ	м2	56.2	63.5	44.28	13,48	177.46
Расстояние между осями крайних труб	b	м	5.2	3.66	5.2	5.2
Освещённая длина труб	L	м	10.3	8.28	8.165	2.05
Площадь, занятая лучевоспринимающей поверхностью	F	м2	53.56	60.61	42.46	10.66	167.29
Наружный диаметр труб	d	мм	60	60	60	60
Шаг труб	s	мм	70	70	70	70
Расстояние от оси труб до кладки (стены)	e	мм	100	60	100
Отношение	s/d	-	1,1667	1,1667	1.1667
Отношение	e/d	-	1,667	1	1,667
Угловой коэффициент	x	-	0.99	0.99	0.99	0.99
Площадь лучевоспринимающей поверхности открытых экранов	HЛОТК	м2	53.02	60	42	10.55	165.57

ТАБЛИЦА 4.2 Расчёт конструктивных характеристик топки

Величина			Единица	Расчёт
Наименование	Обозначение	Расчётная формула или способ определения	Единица	Расчёт
Активный объём топочной камеры		По конструктивным размерам	м3	150
Тепловое напряжение объёма топки: расчётное допустимое		По табл. 4–3	кВт/м3 кВт/м3	290
Количество горелок	n	По табл. III–10	шт.	6
Тепло производительность горелки			МВт
Тип горелки	—	По табл. III–6	—	ГМГ-7
