Спектральные исследования процессов модификации

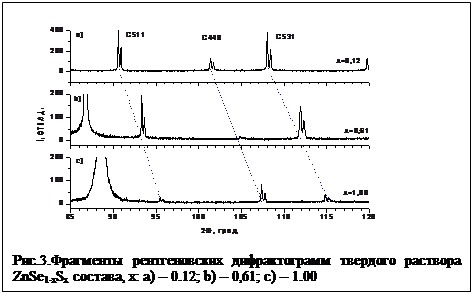

На рисунке 3 приведены фрагменты рентгеновских дифрактограмм пластин твердого раствора ZnSe1-xSx разного состава. Закономерный сдвиг рефлексов кубической полиморфной модификации при увеличени содержания серы подтверждает образование твердого раствора. В результате анализа полных дифрактограмм установлено, что выращенные по описанной выше методики кристаллы при содержании серы до 60 % однофазны

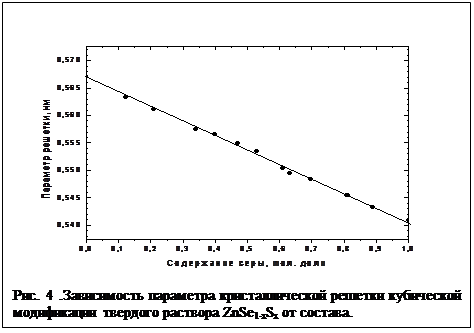

и имеют кубическую кристаллическую структуру. При содержании серы 60-100 % они двухфазны и содержат кроме кубической гексоганальную модификацию. При этом кубическая модификация присутствует во всем диапазоне возможных составов, а параметр ее решетки линейно изменяется и в двухфазной области (Рис.4). Этот результат противоречит данным [2], полученным на выращенных из паровой фазы при температурах 1100-1300 °С кристаллах, в которых при увеличении содержания серы кубическая модификация переходит в гексагональную через узкую двухфазную область.

Наблюдаемое различие вероятно обусловлено различными условиями кристаллизации твердого раствора, в частности более низкой температурой выращивания наших кристаллов. В нашем случае в диапазоне содержания серы 0-60 % твердый раствор кристаллизуется прямо в низкотемпературную кубическую полиморфную модификацию

.

Выводы

1. Методом электрохимического осаждения получены гомогенные (поликристаллические или аморфные) и гетерогенные (смесь поликристаллической и аморфной фаз) покрытия Ni-Co-B. Поликристаллические покрытия представляют собой твердый раствор бора в ГЦК решетке Ni замещенно-внедренного типа. Аморфизация покрытий Ni-Co-B начинается при концентрации бора в сплаве ~8 ат.%.

2. Увеличение концентрации бора в гомогенных поликристаллических покрытиях приводит к увеличению их твердости и износостойкости. Для покрытий гетерогенного состава (~8 ат.% бора) наблюдается уменьшение данных характеристик. Оптимальными свойствами обладают покрытия с концентрацией бора, предшествующей началу аморфизации.

Литература

1. T.V. Gaevskaya, I.G. Novotortseva, L.S. Tsybulskaya. Metal Finishing 94, 100 (1996).

2. Т.В. Гаевская, Л.С. Цыбульская. Известия РАН. Материаловедение 51, 32 (2001).

3. В.В. Свиридов, Т.Н. Воробьева, Т.В.Гаевская, Л.И. Степанова. Химическое осаждение металлов из водных растворов /Под редакцией В.В. Свиридова. Университетское, Мн. (1987). 270 с.

4. Л.С. Цыбульская, Т.В. Гаевская. В сб.: Свиридовские чтения / Под ред. Т.Н. Воробьевой. БГУ, Мн. (2005). С.78.

5. Гальванотехника. Справочник / Под редакцией А.М. Гинберга, А.Ф. Иванова, Л.Л. Кравченко. Металлургия, М. (1987). С. 218

 Скачать реферат
