Проектирование систем электрификации

Следующим действием рекомендуется заполнить строки элементами аппаратуры управления, которые позволяли бы только включать и выключать токоприемники. Такими элементами являются кнопочные посты управления (например, типа ПКЕ), катушка магнитного пускателя, блок-контакты магнитного пускателя. На рис. 5 приведен фрагмент схемы, на котором изображены указанные элементы и их соединение между собой.

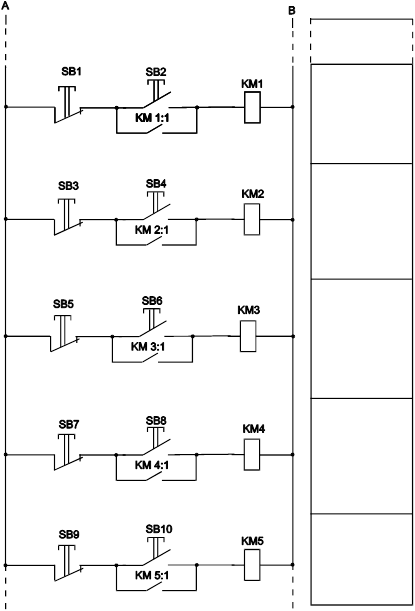

Рис. 5. Фрагмент схемы с элементарными цепями управления токоприемниками и скелетом таблицы поясняющих надписей.

Элементы аппаратуры управления рекомендуется располагать в строке на таком расстоянии друг от друга, чтобы иметь возможность разместить между двумя соседними элементами дополнительно один, два или три элемента (в случае необходимости).

После вычерчивания элементарных цепей управления, позволяющих только включать и выключать токоприемники, следует приступить к формированию дополнительных функций указанных цепей.

Для этого, в соответствии с техническим заданием на проектирование, между соседними элементами одной или нескольких строк размещают контакты переключателей, электротепловых реле, конечных выключателей, терморегуляторов, магнитных пускателей, промежуточных реле, реле времени и др. Формируют также цепи сигнализации как световой, так и звуковой.

Световую сигнализацию выполняют с использованием сигнальной арматуры, световых табло, сигнальных ламп и резисторов.

Звуковую сигнализацию формируют на базе электрических звонков, гудков и сирен.

Аналогично формируют элементарные цепи ручного и автоматического регулирования, например, температуры в сушильной камере электроустановки. В состав элементов указанных цепей включают универсальные переключатели, позволяющие переходить с ручного регулирования на автоматическое и наоборот, промежуточные реле и терморегуляторы.

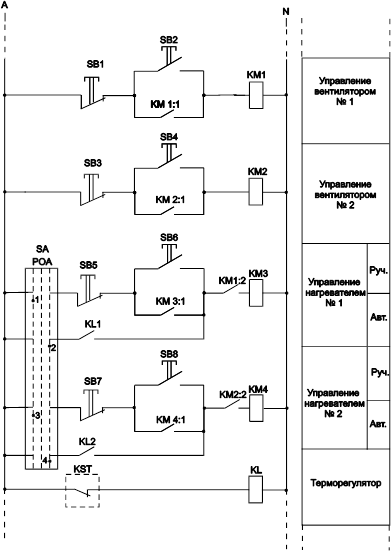

Таким образом, схема вторичных цепей постепенно приобретает законченный вид. На следующем этапе оформления данной схемы необходимо заполнить таблицу поясняющих надписей. Это делается в произвольной форме при одном условии: пояснения должны быть краткими и понятными. Суть пояснений заключается в указании функции, которую выполняет элементарная цепь. На рис. 6 представлен фрагмент схемы с расширенными функциями элементарных цепей и заполненной таблицей поясняющих надписей, а на рис. 7 – фрагмент схемы с элементарными цепями ручного и автоматического управления работой нагревателей. Для перехода с ручного управления нагревателями на автоматическое и наоборот, использован универсальный переключатель SA, рукоятка которого может находиться в трех положениях «Ручное», «Отключено» и «Автоматическое» (-450, 00, +450).

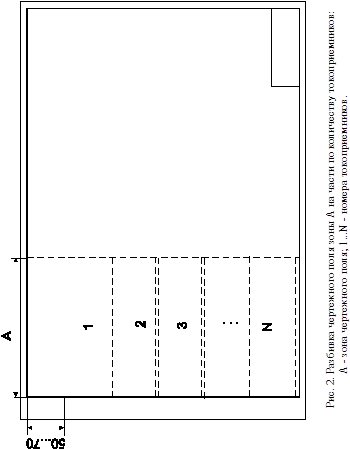

Диаграмму переключения контактов универсального переключателя рекомендуется разместить в верхней части зоны В чертежного листа (рис.1). Для переключателя SA (рис. 7) диаграмма переключения контактов изображена на рис. 8.

Условные графические обозначения электротехнических элементов на принципиальных схемах регламентированы государственными стандартами, которые являются составной частью Единой системы конструкторской документации (ЕСКД).

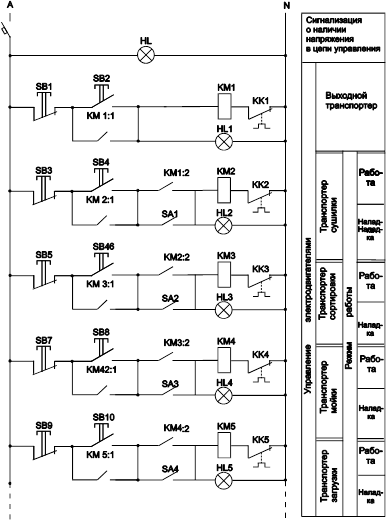

Рис. 6. Фрагмент схемы с расширенными функциями элементарных цепей и заполненной таблицей поясняющих надписей.

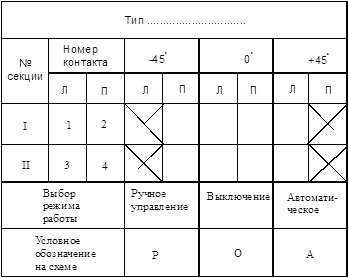

Рис. 8. Диаграмма переключения контактов универсального переключателя.

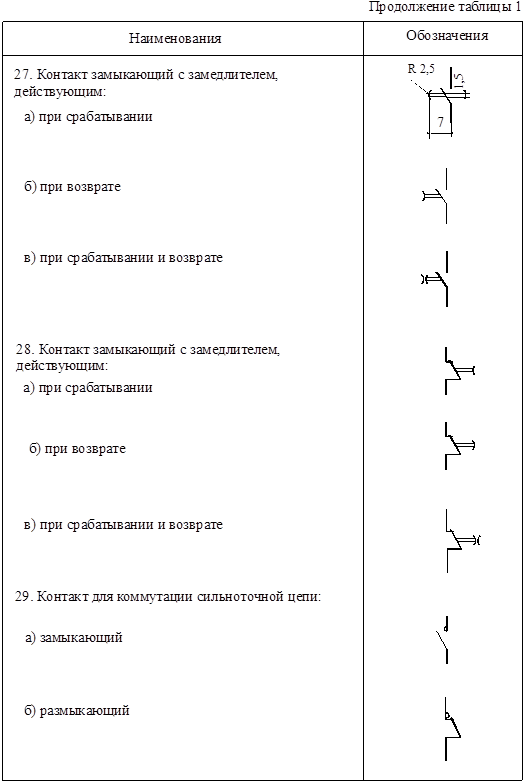

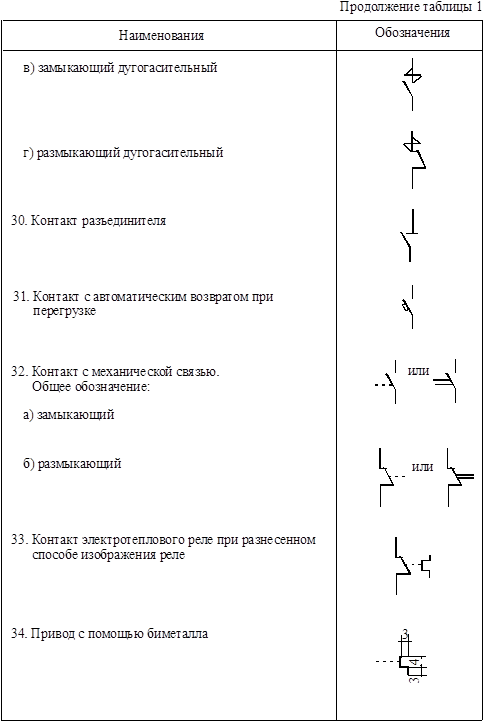

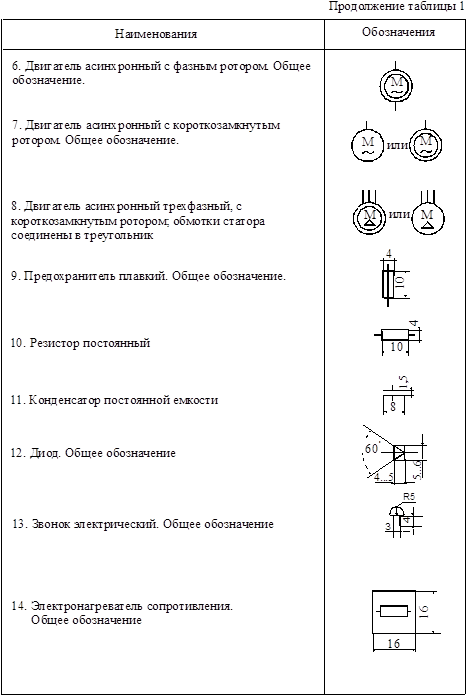

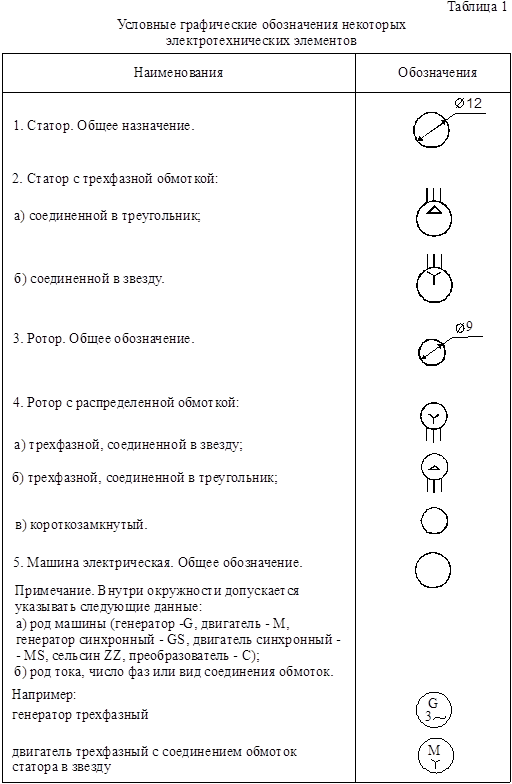

В таблице 1 приведены условные графические изображения наиболее часто встречающихся на схемах электротехнических элементов.

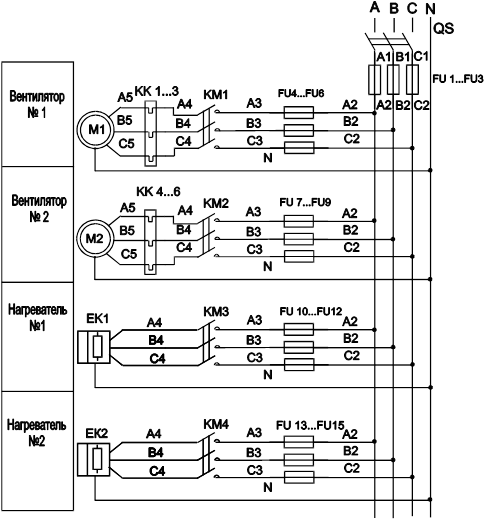

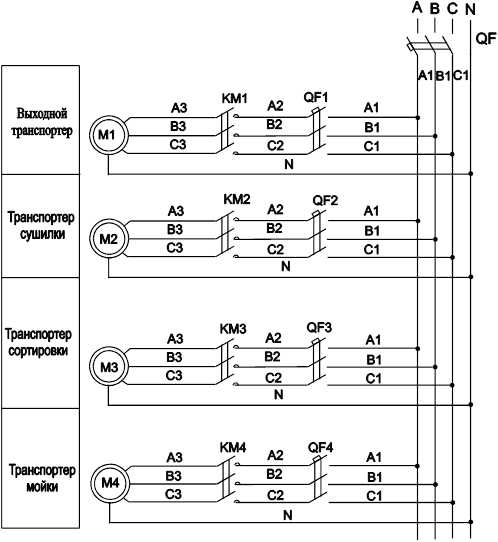

После вычерчивания первичных и вторичных цепей рекомендуется перейти к работе над содержанием некоторых разделов пояснительной записки. Эти разделы следующие: «Описание принципиальной электрической схемы управления электроустановкой» и «Выбор силового электрооборудования, аппаратуры управления и защиты».

Первый из указанных разделов важен для понимания логики действия аппаратуры и выявления возможных ошибок в разработке схемы, которые легче исправить в самом начале работы над курсовым проектом.

Выполнение второго раздела позволит заполнить на первом листе таблицу, которая называется «Перечень элементов схемы» и, кроме того, сформировать основную часть материала пояснительной записки.

Следует учесть, что без выполнения второго раздела, перейти к работе над следующим листом графической части не представляется возможным.

Следующим, т.е. вторым листом графической части проекта, является лист, на котором должен быть представлен «Общий вид щита управления электроустановкой». Для того чтобы его выполнить, необходимо знать типы, марки аппаратуры управления и защиты, сигнализации и регулирования, блокировки и т.д., а также их размеры.
