Состав коллекторов пласта месторождения. Типы коллекторов нефти и газа

При небольших количествах свободного газа, находящегося в поровом пространстве, сильно снижается проницаемость среды для нефти (рис. 6). Следовательно, в процессе эксплуатации нефтяных месторождений нежелательно выделение из нефти значительных количеств газа, так как это приводит к ухудшению условий фильтрации нефти к скважинам.

При изменении состава горных пород характер кривых относительн

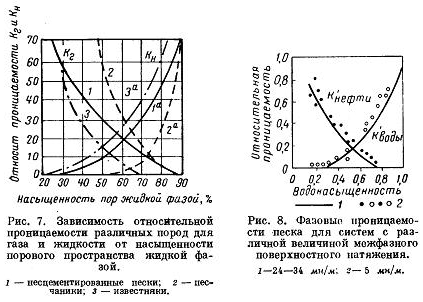

ых проницаемостей не меняется. Они лишь смещаются в соответствии с их свойствами в ту или иную сторону (рис. 7).

Изменение физико-химических свойств жидкостей и пористой среды отражается на движении нефти, воды и газа. В связи с этим при сохранении общего характера зависимости проницаемости пористой среды для жидкостей и газов от ее насыщенности нефтью, водой и газом относительное расположение кривых фазовых проницаемостей для систем с различными физико-химическими свойcтвами неодинаковое.

Закономерности изменения относительных и фазовых проницаемостей пористой среды для нефти, воды и газов в зависимости от физико-химических свойств системы могут быть установлены, исходя из тех изменений, которые при этом возникают в условиях движения фаз.

Следовательно, с увеличением подвижности смеси нефти и воды и уменьшением прилипаемости жидкостей к стенкам поровых каналов, а значит, с сокращением сопротивления пористой среды движению фаз растут относительные проницаемости среды для нефти и воды. Это обстоятельство позволяет установить характер зависимости относительных проницаемостей от физико-химических свойств системы.

Известно, например, что уменьшение поверхностного натяжения нефти на разделе с водой сопровождается снижением капиллярного давления и способствует отделению нефти от стенок поровых каналов, что приводит к уменьшению сопротивления среды при движении жидкостей и как следствие этого к росту относительных проницаемостей породы для жидкостей (рис. 8).

Аналогично можно установить изменение относительных проницаемостей среды при совместной фильтрации нефти со щелочной и жесткой водами. Поверхностное натяжение нефти и капиллярное давление менисков на границе со щелочными водами меньше, чем на границе с жесткими. Щелочная вода способствует лучшему отделению пленок нефти от породы, и в результате относительные проницаемости на всем интервале изменения водонасыщенности оказываются большими и для нефти и для щелочной воды.

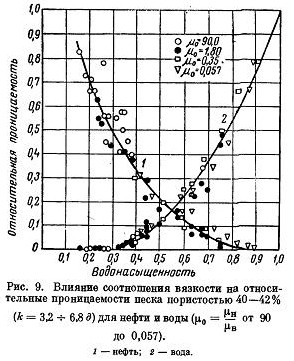

При высокой проницаемости пород с изменением вязкости нефти соотношение относительных проницаемостей для жидкостей изменяется незначительно. Оно зависит только от насыщенности (рис. 9)

Для пород малой проницаемости влияние соотношения вязкостей нефти и воды исследовано пока недостаточно. Мало изучена также зависимость относительных проницаемостей от других свойств пластовой системы и условий вытеснения, как проницаемость, состав жидкостей и пород, содержание остаточной воды, градиенты давлений и т. д. Вероятные же изменения относительных проницаемостей от этих факторов можно установить, исходя из особенностей, которые при этом возникают в процессе движения смесей нефти, воды и газа.

С уменьшением проницаемости, например, при одинаковом значении пористости повышается суммарная поверхность поровых каналов. Это означает, что вода, являющаяся чаще всего лучшей смачивающей поверхность породы фазой, чем нефть, начнет фильтроваться в пористой среде с пониженной проницаемостью при больших значениях водонасыщенности. Малопроницаемые породы меньше отдают нефть, так как подвижность ее и воды в этих породах невысока. Поэтому линии проницаемостей располагаются ниже, чем соответствующие кривые, полученные для пористых сред большой проницаемости.

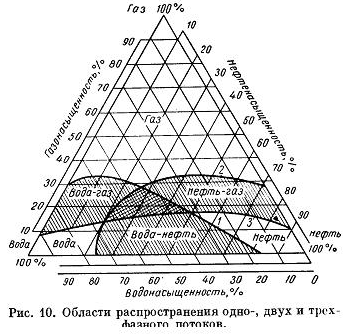

Экспериментально изучали также и трехфазный поток в пористой среде при наличии в ней нефти, воды и газа одновременно. Опытами установлено, что в зависимости от объемного насыщения порового пространства различными компонентами возможно одно-, двух- и трехфазное движение. Результаты этих опытов обычно изображают в виде треугольных диаграмм (рис. 10). На этом графике нанесены кривые, соединяющие точки с одинаковым содержанием (на данной диаграмме 5%) соответствующей компоненты смеси в потоке. Кривая 1 соединяет точки, в которых содержание воды в потоке равно 5%; кривая 2 — с содержанием в потоке 5% нефти и кривая 3 — с содержанием в потоке 5% газа. Вершины треугольника отвечают 100% -ному насыщению породы одной из фаз; стороны треугольника, противолежащие соответствующим вершинам, — нулевому насыщению этой фазой. Кривые линии, проведенные на основании экспериментальных данных, ограничивают на диаграмме возможные области одно-, двух- и трехфазного потоков. Так, при газонасыщенности среды меньше 10% и нефтенасыщенности меньше 23% в потоке практически будет одна вода. Область существования трехфазного потока (заштрихованная часть) лежит в пределах насыщенности песка: нефтью от 23 до 50%, водой от 33 до 64%, газом от 14 до 30%. Эти пределы получены для несцементированных песков; для других пород они будут несколько другими.

Диаграммы фазовых проницаемостей находят очень широкое применение в промысловой практике, когда необходимо определить соотношение нефти, воды и газа в потоке в зависимости от насыщенности порового пространства пластовыми жидкостями (при проектировании разработки нефтяных месторождений, выборе методов воздействия на пласты истощенных месторождений с целью увеличения отбора нефти из них и т. д.).

9) Лабораторные методы определения проницаемости пород

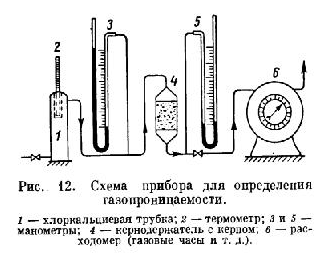

Для определения абсолютной проницаемости горных пород существуют разнообразные приборы. Однако принципиальные схемы их устройства большей частью одинаковы — все они содержат одни и те же основные элементы: кернодержатель, позволяющий фильтровать жидкости и газы через пористую среду, приборы для измерения давления на входе и выходе из керна, расходомеры и приспособления, создающие и поддерживающие постоянный расход жидкости или газа через образец породы. Разница между ними заключается в том, что одни из них служат для измерения проницаемости при больших давлениях, другие при малых, а третьи при вакууме. Одни приборы предназначены для определения проницаемости по воздуху, другие по жидкости. Поэтому приборы и отдельные их узлы имеют соответственно различное конструктивное оформление (рис. 11 и 12).

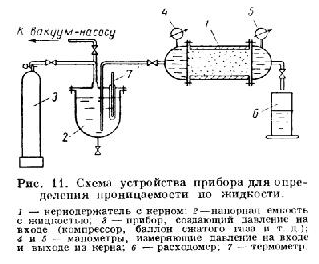

При определении проницаемости породы для жидкости весь прибор вакуумируют, чтобы удалить воздух из жидкости и из керна. После этого кернодержатель заполняют жидкостью из напорной емкости. Фильтрация жидкости через керн осуществляется под давлением, создаваемым в напорной емкости 2 (рис. 11) при помощи баллона 3. При достижении установившейся фильтрации снимают отсчеты давлений по манометрам 4 и 5 и определяют расход жидкости. Полученные данные подставляют в формуле (1.9).
