Разработка и исследование современных технологий геодезических обмерных работ при воссоздании живописного облика храма Христа Спасителя

, (2.2)

где R - радиус сферической поверхности;

- ср. кв. погрешность определения пространственных координат съемочной точки;

n – количество съемочных точек, участвующих в определении среднего радиуса главного церковного свода;.

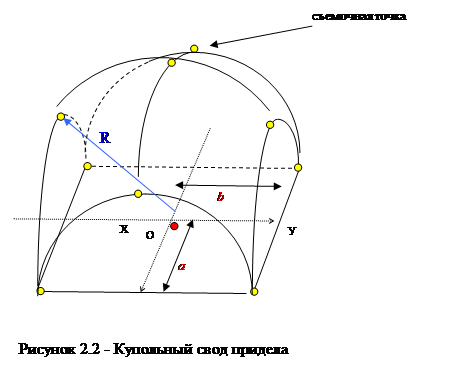

Купольный свод придел

а является частью поверхности сферы, вырезанной четырьмя вертикальными плоскостями (1,2,3; 3,4,5; 5,6,7; 7,8,1) в зонах примыкания свода купола с арками (рисунок 2.2).

В диссертации для купольного свода придела получены следующие формулы:

1. Формула вычисления площади S купольного свода придела:

, (2.3)

Для уменьшения влияния погрешностей проведения строительных работ на величину вычисляемой площади в формуле (2.3) используются средние значения величин a, b, R.

2. Формула расчета погрешности mS определения площади купольного свода придела по результатам обмеров:

, (2.4)

где mT - ср.кв. погрешность определения пространственных координат съемочной точки.

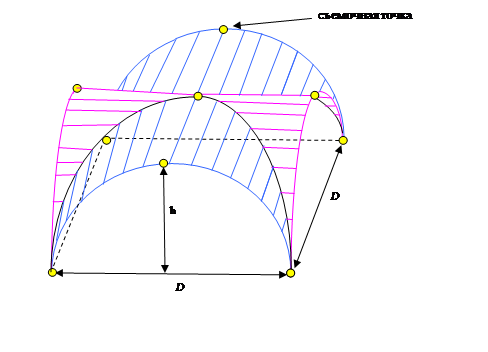

Классическая геометрическая форма крестового свода, применяемая на галереях хоров Храма Христа Спасителя, образуется пересечением под прямым углом двух цилиндрических сводов одинаковой высоты и радиуса (рисунок 2.3).

Для классического крестового свода в диссертации получены следующие формулы:

1. Вычисления площади S классического крестового свода:

. (2.5)

2. Формула расчета погрешности mS определения площади классического крестового свода по результатам обмеров:

, (2.6)

где , (2.7)

. (2.8)

Выполненные разработки и исследования позволили на основе требований техзадания получить необходимые данные для выбора инструментов и схемы организации работ по геодезическим обмерам церковных сводов Храма Христа Спасителя.

3. Разработка формул вычисления горизонтального проложения и превышения для основных способов крепления лазерной рулетки на теодолите

В настоящее время при проведении геодезических работ широко используются лазерные рулетки. Простота обращения с ними, возможность проводить бесконтактные измерения, малые габариты, быстродействие и высокая точность при относительно низкой стоимости обеспечат лазерным рулеткам широкое применение в будущем. В то же время неустойчивое ручное нацеливание ограничивает применение лазерных рулеток в обмерочных работ сложных по геометрии объектов. Решение данного вопроса возможно посредством закрепления корпуса лазерной рулетки на неподвижном основании теодолита. Лазерная рулетка закрепляется на теодолите с помощью адаптера. В настоящей главе автором диссертации получены формулы вычисления горизонтальных проложений и превышений при выполнении измерений расстояний лазерной рулеткой, укрепленной с помощью адаптера на теодолите. Конструкция адаптера выбирается в зависимости от условий проведения измерений. При проведении работ, когда вертикальные углы не превосходят 45 градусов, рекомендуется применять крепление рулетки на колонке или ручке теодолита, так обеспечивается возможность контроля наведения лазерной рулетки с помощью зрительной трубы теодолита. Если вертикальные углы находятся в диапазоне от 45 до 90 градусов, единственно возможным является крепление рулетки сбоку на трубе теодолита. Предложенные в диссертации формулы позволили при проведении геодезических обмерных работ в Храме Христа Спасителя исключить из результатов линейных измерений рулетками, укрепленными на теодолите, погрешность, вызванную планово-высотным эксентриситетом «нуль-пункта» лазерной рулетки и точки пересечения вертикальной оси теодолита и оси вращения трубы, и тем самым повысить точность измерений.

Разработанные для различных видов крепления рулеток формулы повышают точность результата и расширяют возможность использования при обмерных и других геодезических работ достаточно недорогую и хорошо себя зарекомендовавшую геодезическую технику – теодолиты и лазерные рулетки.

4. Экспериментальное исследование влияния на точность измерения безотражательным тахеометром угла падения лазерного пучка и отражающих свойств поверхности

В данной главе приведена разработанная диссертантом программа исследования влияния на точность измерения безотражательным тахеометром угла падения лазерного пучка и отражающих свойств поверхности, описана оснастка, разработанная для исследования, приведены результаты и анализ исследований.

Развитие полупроводниковой технологии, разработка полупроводниковых лазеров, светодиодов и приемников излучения привели к созданию легких и портативных светодальномеров.

В строительной геодезии из-за возможности видимого точечного наведения широко используются лазерные безотражательные рулетки и электронные тахеометры, где осветителями являются полупроводниковые лазеры или светодиоды. Точность светодальномеров, работающих на оптические отражатели, характеризуется формулой , (4.1)

где а – постоянная составляющая, равная сумме погрешностей, не зависящих от величины измеряемого расстояния;

b – коэффициент, учитывающий влияние погрешностей, зависящих от величины измеряемого расстояния;

D – измеряемое расстояние , мм.

В руководствах по эксплуатации безотражательных электронных тахеометров их точность также описывают с помощью формулы (4.1).

Современное строительство характеризуется следующими особенностями:

- большим количеством разнообразных строительных и отделочных материалов, имеющих различные отражающие способности;

- необходимостью проводить геодезические измерения при больших углах падения лазерного пучка на отражающую поверхность.

Эти свойства сказываются на точности измерений расстояний безотражательными электронными тахеометрами.

Экспериментальные исследования в этом направлении были проведены автором по специально разработанной программе. В исследованиях использовался электронный безотражательный тахеометр SET 1030R3 (ср. кв. погр. измерения расстояния в безотражательном режиме по тех. паспорту – 3 мм) с универсальной подставкой для закрепления образцов отделочных материалов и двенадцать наиболее часто используемых в настоящее время образцов типовых строительных и отделочных материалов.
