Водохозяйственная система с водохранилищем многолетнего регулирования стока и каналом межбассейновой переброски

5.4 Определение пропускной способности водосброса для пропуска максимального расхода. Вопросы защиты от наводнения

Оценку влияния максимальных расходов на водохозяйственную обстановку ниже узла выполняем, используя методику Д.Ч. Качерина. В соответствии с этой методикой, если принять гидрограф максимального стока в виде треугольника, то емкость форсировки определяется следующей фор

мулой:

Vф – объем призмы форсировки

qmax – зарегулированный максимальный расход

Qmax – естественный максимальный расход расчетной обеспеченности

Принимаем обеспеченность Qmax 0,5%, так как III класс сооружений.

Исходя из того, что ряды наблюдений отсутствуют для определения максимального естественного расхода, используем империческую формулу для максимального стока, формируемого весенним половодьем.

К0 – коэффициент дружности половодья

hp – слой стока расчетной обеспеченности

µ - коэффициент несовпадения максимального стока и максимальных расходов

n – коэффициент редукции

Определение зависимости емкости форсировки от максимального расхода водосброса.

При решении задач, связанных с трансформацией стока через гидроузел в период высоких половодий и паводков, следует учитывать следующие факторы:

· Показатели затопления в верхнем бьефе гидроузла с выходом на площади затопляемых территорий и соответственные ущербы для населения и экономики

· Показатели затопления в нижнем бьефе с определением высоты и протяженности защитных дамб и соответствующей стоимости этих сооружений, а также тех ущербов, которые не покрываются мероприятиями по аккумуляции стока и уже указанными дамбами

· Определение функций пропускной способности водосбросных сооружений от принимаемой емкости форсировки

На основании перечисленных факторов определяются области оптимальных решений с точки зрения затопления бьефов гидроузла, параметров водосброса и величины емкости форсировки.

Будем считать, что территории в нижнем бьефе, которые подлежат защите, фиксированы и должны быть защищены в любом случае либо посредством аккумуляции стока, либо по средствам защитных дамб обвалования. Очевидно, что в разных вариантах будет меняться длина и протяженность дамб.

Таблица 17.

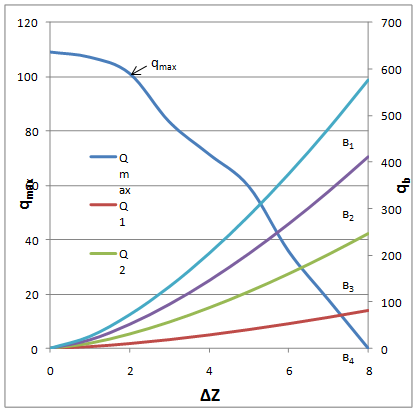

Таким образом, получена зависимость qmax от величины противопаводочной емкости. По величине емкости оценивается затопление территории в верхнем бьефе, по qmax – в нижнем бьефе. После чего рассчитывается и проектируется мероприятие, которое компенсирует ущербы от затопления. На основании технико-экономического сопоставления вариантов определяется рациональное сочетание затрат, связанных с обвалованием территории и увеличением отметки ФПУ. В результате технико-экономического обоснования в проекте приняты следующие показатели:

· qmax=94,5м3/с

· Vф=13,3млн.м3

· ▼ФПУ=163,5м

· ▼Гр=165м
