Фотоэлектрический метод измерения энергетических параметров лазерного излучения

Для получения на нагрузке Rн сигнала, амплитуда которого пропорциональна мощности импульсного излучения, выбирают с помощью параметров схемы постоянную времени фотоприемного устройства меньше длительности импульса, чтобы импульсный электрический сигнал воспроизводил форму оптического сигнала.

Для измерения мощности лазерного излучения в непрерывном режиме могут быть использованы как вакуумн

ые, так и полупроводниковые ФП. В этом случае не требуется их высокого быстродействия, как в импульсном режиме. Важную роль при этом играют такие параметры, как чувствительность, уровень шума, нестабильность самих ФП, так как в непрерывном режиме техника измерений электрических сигналов хорошо отработана и на точность измерений метрологические свойства системы обработки и регистрации информации оказывают незначительное влияние.

Схема измерения энергетических параметров лазерного излучения в работе представлена на рис.1

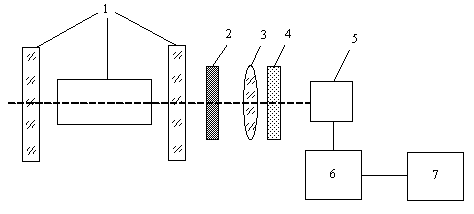

Рис.1 Схема для фотоэлектрического измерения энергетических параметров

1- лазер; 2- светофильтр; 3- положительная линза; 4- матовое стекло; 5-фотоприемник; 6-усилитель; 7-осцилограф.

Список использованных источников

1. Иващенко П.А. Измерение параметров лазеров. – М.: Издательство стандартов, 1982.

2. Котюк А.Ф. Измерение энергетических параметров и характеристик лазерного излучения. – М.: Радио и связь, 1981.

3. Хирд г. Измерение лазерных параметров.: Пер. с англ.//Под ред. Ф.С. Файзуллова. – М.: Мир, 1970.

4. Андрушко Л.М., Байбородин Ю.В., Блохин С.В. и др. Справочник по лазерной технике. – Киев.: Технiка, 1978.
