Расчет генератора с внешним возбуждением

Так как ток накала гораздо больше других токов, то по нему выбирается сечение провода дросселя.

Дроссели должны обладать такой индуктивностью, чтобы, будучи включенными, параллельно входу лампы существенно не снижали бы входное сопротивление ступени

8·766,25/(4,132+0,086)=1453,4 Ом

отсюда индуктивность катушки

равна

19,276 мкГн

5. Расчет конструкции дросселей

4.1. Для обеспечения устойчивости работы ГВВ по отношению к дроссельным паразитным колебаниям необходимо, чтобы индуктивность сеточного дросселя была бы в 3-5 раз меньше индуктивности анодного

4,630/4=1,157 мкГн

4.2. Диаметр провода сеточного дросселя , мм, определяется исходя из величины постоянной составляющей тока, протекающего через дроссель

0,11 мм

Применим провод марки ПЭВ-1 диаметром 0,11 мм и диаметром в изоляции 0,135 мм.

4.3. Обычно провод наматывается на каркас из фарфоровых труб. Выберем трубу диаметром D=0,02 м. Для уменьшения собственной емкости обмотки дросселей их выполняют удлиненной формы

0,02=0,08 м

4.4. Определим количество витков N провода с изоляцией, которое можно расположить при сплошной намотке на длине l:

80/0,135=17 витков

4.5. Определим шаг намотки

5,00 мм

4.6. Затем определим напряжение между соседними витками при сплошной намотке

114,95/17=6,76 В

где 11 495=114,95 В

4.7. Для катодного дросселя с индуктивностью L=19,276 мкГн выберем провод исходя из протекающего через него тока

6,12 мм

Применим провод марки ПБД с диаметром в изоляции 5,2 мм

4.8. Выберем каркас диаметром D=0,06 м и с длиной

0,06=0,24 м

4.9. Рассчитаем количество витков

0,24/5,2=40 витков

4.10. Определим шаг намотки

6,14 мм

4.11. Затем определим напряжение между соседними витками при сплошной намотке

114,95/40=6,14 В

4.12. Для блокировочного дросселя выберем провод

1,02 мм

марки ПЭЛШО с диаметром в изоляции 1,2 мм

4.13. Выберем каркас диаметром D=0,02 м и с длиной

0,02=0,08 м

4.14. Рассчитаем количество витков

0,08/1,2=34 витков

4.15. Определим шаг намотки

2,42 мм

4.16. Затем определим напряжение между соседними витками при сплошной намотке

114,95/34=3,38 В

4.17. Длина провода, которым ведется намотка дросселя, должна соответствовать условию:

25=7,5 м

6. Расчет выходной колебательной системы передатчика

5.1. Выходная колебательная система ВКС передатчика должна трансформировать сопротивление нагрузки каскада (входное сопротивление антенны или фидера), имеющего в общем случае комплексный характер, в активное сопротивление анодной нагрузки лампы

0,958/4,132=2 967 Ом

В качестве простейшей ВКС принимают одноконтурную схему с нагрузкой подключаемой параллельно с емкостным сопротивлением XСВ , которое связывает нагрузку с контуром

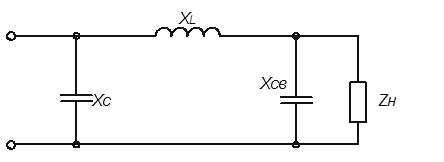

Рис.1. Схема простейшей ВКС

Для расчета ВКС задаются расчетной мощностью генераторной лампы P1 , волновым сопротивлением фидера Wф = 75 Ом, КБВ = 0,8 и рабочим диапазоном волн передатчика.

5.2. Среднее значение волн заданного диапазона

12 = 25 м

5.3. Определяется коэффициент ослабления тока второй гармоники

42,46

где 0,258 · 5,374=1,39 А - амплитуда тока второй гармоники

75/0,8=93,75 Ом - входное сопротивление фидера.

5.4. Определим сопротивление связи

93,75/42,46=17,67 Ом

5.5. Рассчитывается вносимое в контур сопротивление

93,75/[(93,75/17,67)2+1]=3,21 Ом

5.6. Найдем сопротивление емкости ВКС

97,72 Ом

5.7. Определяется индуктивное сопротивление ВКС

2 967·3,21/97,72+93,75·3,21/17,67=114,67 Ом

5.8. Вычислим добротность нагруженного контура без учета собственных потерь

114,67/3,21=35,67

5.9. Определим также КПД контура

35,67/150=0,76

где для нашего передатчика 150 – добротность ненагруженного контура.

5.10. Вычислим полное активное сопротивление контура с учетом потерь

3,21/0,76=4,22 Ом

5.11. Найдем уточненные значения емкостного и индуктивного сопротивлений

111,95 Ом

128,85 Ом

5.12. Определим отдаваемую в фидер мощность

0,76·23750=18102 Вт

5.13. Вычислим амплитуду тока в емкостной ветви контура

11 495/114,67=67,35 А
