Подготовка к разработке техпроцесса сборки электронно-оптических систем

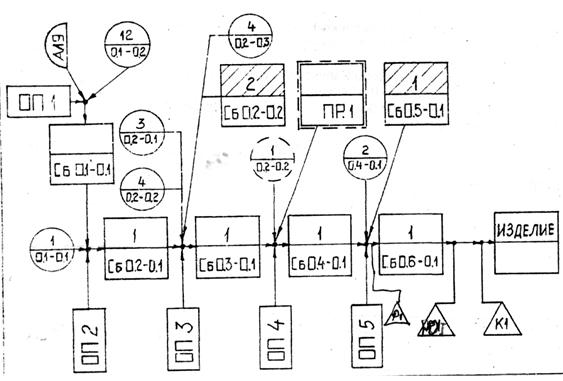

Рис.1. Один из вариантов технологической схемы сборки.

Правила построения технологических схем сборки

1. На основном изображении элемента в нижней половине указывается номер позиции по чертежу; в верхней половине – количество одинаковых элементов. На условном изображении материала указывается марка материала. Поку

пные элементы штрихуются в верхней половине.

2. Технологическая схема сборки начинается с изображения базовой детали или базовой сборочной единицы, выполняющей в данной конструкции роль корпуса или основания, а заканчивается изображением собранного изделия.

3. Сборочные единицы или детали, собираемые одновременно, присоединяются к линиям сборки в данной точке.

4. Несколько деталей или сборочных единиц, устанавливаемых после их предварительной сборки, но без образования сборочной единицы, присоединяются к дополнительной линии сборки в последовательности их соединения; дополнительная линия сборки подводится к основной в точке операции, на которой формируется сборочная единица с другими элементами изделия.

5. Сборочная единица, формируемая параллельно с основным изделием, строится на дополнительной линии сборки; а дополнительная линия сборки подводится к основной в точке сборки этой сборочной единицы с основным изделием.

6. Стрелка показывает направление сборки. При частичной разборке стрелка направлена от операции к элементу.

7. Знаки контрольных и регулировочных операций подводятся к линии сборки непосредственно после той сборочной единицы, относительно которой они производятся.

8. Определяющий диаметр знака – 10 мм. На рисунке показан пример технологической схемы сборки.

Разработка технологического процесса сборки

Для разработки технологических процессов сборки необходимо иметь исходную информацию, которая, согласно ГОСТ 14.303-73 подразделяется на:

- базовую;

- руководящую;

- справочную.

Базовая информация включает данные, содержащиеся в конструкторской документации на изделие, и программу выпуска этого изделия.

Руководящая информация включает данные, содержащиеся в:

- стандартах всех уровней на технологические процессы и методы управления ими, оборудование и оснастку;

- документации на типовые и перспективные технологические процессы;

- производственных инструкциях.

Справочная информация включает данные, содержащиеся в каталогах и типажах прогрессивного оборудования, в справочниках, отчетах по НИР и ОКР и т.д.

Разработка технологического процесса начинается с составления технологического маршрута, который основывается на технологической схеме сборки и предусматривает определение, содержание операций и применяемого технологического оборудования.

Разработка операционного технологического процесса сборки включает комплекс взаимосвязанных работ

- определение содержания и последовательности операций;

- определение, выбор и заказ новых средств технологического оснащения (в том числе средств контроля и испытания);

- нормирование процесса;

- определение организационных форм реализации технологического процесса;

- оформление рабочей документации на технологические процессы.

Информационной основой при разработке технологических процессов являются типовые технологические процессы сборки конструктивно-технологических родственных изделий.

Проектирование технологического оснащения и специализированного оборудования

Автоматические системы и измерительные комплексы, используемые для целей навигации, стабилизации и других видов управления, состоят из различных деталей, механических, магнитных и иных устройств, электрических элементов, индуктивных элементов, сложных электронных функциональных устройств, созданных на базе микроэлектроники.

Многообразие этих деталей и сборочных единиц, высокие требования к точности, ресурсу и времени готовности изделий, постоянно растущие требования к производительности и качеству изделий требуют оснащения цехов приборостроительных предприятий специальным высокоточным оборудованием и оснасткой.

Часть этого оборудования и оснастки производится машино- и станкостроительными предприятиями, другая часть (специализированная) проектируется и производится на предприятиях приборостроительных отраслей.

Все оборудование, используемое при сборке, регулировке и испытаниях, можно разбить на следующие группы.

I. Группа оборудования общего назначения: вибрационные стенды, ударные установки, центрифуги, термобарокамеры, стенды транспортных нагрузок, камеры пыли, солнечной радиации, морского тумана, гигростаты, оборудование для проверки электрических параметров элементов (сопротивление изоляции, электрической прочности, емкости и т.д.), оборудование для проверки частотных характеристик изделия (анализатора спектра частот), универсальное оборудование для контроля линейных и угловых величин, сборочные прессы.

II. Группа оборудования, используемая непосредственно в сборочном процессе: вакуум-пропиточные установки, установки терморадиационной сушки, установки для промывки деталей перед сборкой, установки для комплектации опор перед сборкой (установки для проверки момента трения, жесткости элементов, контактного угла или частотных характеристик опор, тепловых характеристик опор), установки для статической и динамической балансировки, установки для статической и динамической балансировки, установки для заполнения приборов жидкостями и газами, установки для намотки элементов с обмотками общего назначения, установки для прошивки элементов запоминающих устройств, установки для формовки выводов электроэлементов, установки для укладки электроэлементов на негативные платы, установки для автомавтической пайки электроэлементов и контроля режимов пайки, вакуумные установки для дегазации элементов в процессе сборки, установки для размагничивания элементов, установки для контроля параметров зубчатых колес при сборке, установки для сварки, установки для размагничивания деталей и т.п.

III. Группа контрольно-испытательного оборудования: полуавтоматические и автоматические установки для контроля коммутации электрических и электронных элементов изделия, установки для регулировки, градуировки и поверки электроизмерительных приборов, установки и стенды для регулировки, испытаний, снятия статических и динамических характеристик электрических и электронных функциональных элементов изделий, установки для регулировки и испытаний гидро- и пневмоустройств изделий, установки для проверки потерь на трение в редукторах, установки для контроля кинематической точности редукторов, стенды и установки испытаний и регулировки приборов навигации и стабилизации.

Выбор средств технологического оснащения производится в соответствии с требованиями ГОСТ 14.301 и с учетом:

- типа производства и его организационной структуры;

- вида изделия и программы выпуска;

- характера намеченной технологии;

- максимального использования имеющейся стандартной оснастки и оборудования.
