Оптические системы передачи

Решение:

Таблица для построения зависимости:

td width=41 valign=top >

22

Дано:

Ток смещения I=19 мА; Амплитуда тока модуляции Im=9 мА.

Зависимость представлена на рис.1.

Для определения глубины модуляции воспользуемся соотношением:

;

где Imax=28 мА;

Imin=10 мА.

;

Исходя из графика зависимости определим изменение выходной мощности:

Pmax=370 мкВт; Pmin=30 мкВт.

По построенной характеристики видно, что это лазерный источник излучения.

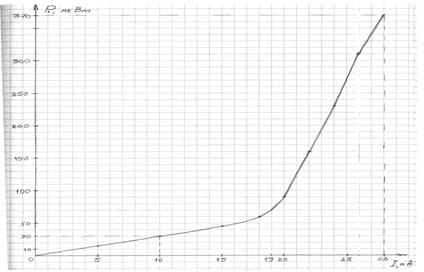

Рис.1 Зависимость выходной мощности излучения от вел-ны электротока.

4. Фотоприёмники для оптических систем передачи

Вопросы:

1. Какие требования предъявляются к фотоприёмникам оптических систем передачи?

Ответ: К фотодетекторам оптических систем связи предъявляются следующие требования:

· Высокая чувствительность;

· Требуемые спектральные характеристики и широкополосность;

· Низкий уровень шумов;

· Требуемое быстродействие;

· Длительный срок службы;

· Использование в интегральных схемах.

5. Чем ограничен диапазон оптических частот для фотодетектирования?

Ответ: На представленной спектральной характеристике фотодиода:

S, А/Вт

1

0,707

Завал характеристики на длинных волнах (низкие частоты) объясняется резким уменьшением фототока выше , завал на коротких волнах объясняется шунтирующим действием ёмкости запертого p-n перехода эквивалентной схемы фотодиода.

6. Почему у фотодетекторов есть длинноволновая граница чувствительности?

Ответ: Как видно из данной формулы:

величина фототока при заданных и определяется только мощностью излучения. При отсутствии излучения через запертый диод течёт обратный ток, называемый темновым. Этот ток вызывается электронами, перешедшими под влиянием температурных изменений из валентной зоны в зону проводимости.

Фототок может существовать лишь при выполнении условия:

Это означает, что фотодиод, выполненный из данного вещества может регистрировать излучение лишь до некоторой граничной длины волны

называемой длинноволновой границей чувствительности.

7. Чем отличается конструкция лавинного фотодиода от конструкции диода p-i-n?

Ответ: Фотодиоды p-i-n содержат легированные p и n области, между которыми находится достаточно широкая i-область (полупроводник с собственной проводимостью):

- +

Лавинные фотодиоды по своей структуре отличаются от p-i-n фотодиодов тем, что кроме легированной n и p областей содержит слаболегированные n и p области.

- +

11. Почему фотодиоды шумят?

Ответ: Шумы фотодиода подразделяются на шумы фототока и шумы темнового тока.

· Шумы темнового тока обусловлены шумом движения свободных носителей, шумом тепловой генерации пар носителей зарядов, шумом рекомбинации пар, шумом движения пар, шумом исчезновения свободных носителей, температурными изменениями.

· Шум фототока обусловлен квантовыми процессами случайного возникновения пар носителей зарядов, шумом фоновой засветки, шумом отражения и поглощения в окне, шумом генерации и рекомбинации пар.

Задача №4:

Построить график зависимости чувствительности фотодетектора от длины волны оптического излучения. Используя график определить величину фототока на выходе p-i-n фотодиода. По графику определить длинноволновую границу чувствительности фотодетектора. Определить материал для изготовления прибора.

Дано:
