Мощный стереофонический усилитель

Рис. 1. Структурная схема усилителя низкой частоты

Входной каскад собран на биполярных транзисторах. Каскад предварительного усиления и выходной каскад собран на мощных полевых транзисторах. Основная задача выходного каскада – обеспечение минимального коэффициента гармоник во всем диапазоне частот при максимальной выходной мо

щности и минимальном потреблении. Приведенная схема, включающая линеаризующий дифференциальный усилитель, успешно справляется с поставленными требованиями. Значительное снижение уровня нелинейных искажений достигается за счет компенсационной схемы, использующей прямую связь через емкость Миллера оконечного каскада, которая играет роль местной обратной связи по переменному току.

Благодаря отсутствию эффекта вторичного пробоя, область безопасной работы для силового каскада ограничена только величиной максимальной рассеиваемой мощности. Это значительно упрощает построение схемы защиты. Схема защиты, примененная в TDA7294, объединяет традиционную схему ограничения тока с устройством тепловой защиты, настроенной на 145 °С в рабочем режиме и на 150 °С в дежурном режиме.

В микросхеме предусмотрена также защита от воздействия статического электричества по каждому выводу. В схеме присутствует звено отрицательной обратной связи и емкость, обеспечивающая управление верхним транзистором выходного каскада. Заряжается она во время отрицательной полуволны выходного сигнала.

1.2 Схема электрическая принципиальная и ее описание

Принципиальная электрическая схема стереофонического усилителя низкой частоты представлена на рисунке 2.

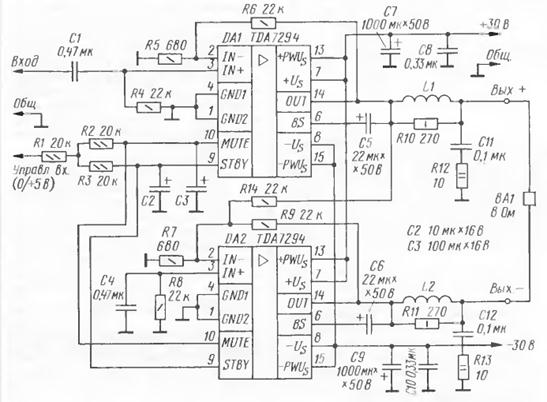

Рис. 2. Схема электрическая принципиальная усилителя низкой частоты

Сегодня российским радиолюбителям доступны интегральные микросхемы, изготовленные в зарубежных странах. Некоторые из этих изделий позволяют без особых проблем (в частности, с минимумом дополнительных деталей) изготовить высококачественный стереофонический усилитель.

Интегральная микросхема TDA7294 фирмы SGS-THOMSON MICROELECTRONICS предназначена для работы в звуковоспроизводящих системах в качестве усилителя мощности.

Микросхема выпускается в пластмассовых корпусах с металлической подложкой и с формовкой выводов для вертикального («Multiwatt 15V») и горизонтального («Multiwatt 15Н») монтажа на печатных платах. Каждый корпус имеет 15 жестких выводов, их внешний вид представлен на рисунке 3.

Выводы 5, 11, 12 не используются. К выводу 6 подключается цепь ООС, к выводу 9 – цепи управления блокировкой выходного каскада, а к выводу 10 – цепи управления блокировкой входного каскада, причем в последнем случае предусмотрено управление только для не инвертирующего входа.

Рис. 3. Внешний вид и расположение выводов микросхемы

1.3 Технические характеристики устройства

Входной ток, не более, мкА 0,5

Максимальный ток потребления, А 10

Напряжение смещения не более, В ±10

Диапазон воспроизводимых частот, Гц 20…20 000

Номинальная выходная мощность, Вт 200

Номинальное сопротивление нагрузки, Ом 8

Коэффициент нелинейных искажений, % 0,5

Скорость нарастания выходного напряжения, не менее, В/мкс 7…10

Коэффициент усиления по напряжению, дБ 50 Напряжение источника питания, В ± 30

Потребляемый ток в режиме покоя, мА 20…60

Температура срабатывания устройства тепловой защиты, °С +145

1.4 Применяемая элементная база и их аналоги

Применяемая элементная база и их аналоги указаны в таблице 1.

Таблица 1

1.5 Методика ремонта устройства и алгоритм поиска неисправностей

Поиск дефекта в телевизоре может быть формализован, т.е. представлен в виде логически связанных операций – алгоритмов, что может широко использоваться при разработке инструкций по ремонту, регулировки и т.п. Для наглядного представления алгоритмов поиска дефектов в телевизорах удобно использовать следующие графические обозначения, применяемые в вычислительной технике и автоматике.

Начало поиска дефекта (указывается вверху алгоритма) – внешнее проявление дефекта (например: нет звука, мал размер по вертикали, мало усиление по каналу 8 и т.д.)

Конец поиска дефекта, который заканчивается указанием позиционного обозначения дефектного элемента (например: С5, VT11, D7 и т.д.). Так как алгоритм поиска дефекта чаще всего разветвляющийся, то таких концов поиска дефекта может быть несколько. Алгоритм поиска может заканчиваться не только обозначением дефектного элемента, но и указанием выполнить стандартные действия для поиска дефекта.

Операция, которую необходимо провести на данном шаге поиска дефекта (например, подключить вольтметр к какой-либо точке, установить перемычку, отсоединить элемент и т.п.

Комплекс стандартных (известных) операций (например, проверить обмотки трансформатора, монтаж и т.д.)

Выработка суждения с разветвлением дальнейшего пути поискадефекта по принципу: если…, то… (направление поиска по
