Измерение параметров и характеристик сверхвысокочастотных линий связи и их компонентов
, (7)
Промышленные направленные ответвители имеют направленность порядка 30…50 дБ с КСВН входов от 1,1 до 1,3.
Скалярные анализаторы цепей
Современные скалярные анализаторы цепей (панорамные измерители коэффициентов отражения и передачи) состоят из ГКЧ с системой автоматического регулирования
мощности (АРМ), СВЧ измерительного тракта (рефлектометра), состоящего из трех последовательно соединенных направленных ответвителей и унифицированного индикатора.

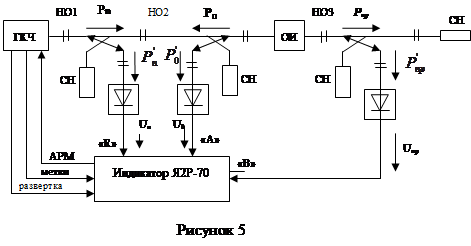

Структурная схема скалярного анализатора представлена на рисунке 5.
На выходе ГКИ формируется частотно- и амплитудно-модулированный СВЧ сигнал постоянного уровня. Для частотной модуляции в качестве модулирующего направления используется сигнал генератора развертки, который конструктивно входит в ГКЧ. Амплитудная модуляция обычно осуществляется напряжением типа «меандр» частоты 100 КГц от внутреннего или внешнего источника модулирующего напряжения. Постоянство выходной мощности ГКЧ поддерживается с помощью системы АРМ, которая работает по сигналу , подаваемому из индикатора в генератор.
Использование измерителя отношений в индикаторном блоке существенно снижает требования к качеству стабилизации выходной мощности ГКЧ.
ГКЧ включает в себя и блок частотных меток. Выходные сигналы этого блока после преобразования в индикаторе воспроизводятся на изображении исследуемых характеристик в виде подвижных частотных меток.
Измерительный тракт состоит из трех направленных ответвителей (НО). НО1 ответвляет сигнал пропорциональный мощности падающей волны Рn; НО2 - мощности отраженной волны Р0; НО3 - мощности прошедшей волны Рпр.
Сигналы НО детектируются квадратичными детекторами. Выходные напряжения детекторов позволяют определить модуль коэффициента отражения:
, (8)
и ослабление:
, (9)
Для скалярных анализаторов цепей характерно применение унифицированного индикатора КСВ и ослабления, работающего на частоте амплитудной модуляции ГКЧ. Этот индикатор обеспечивает усиление сигналов пропорциональных ,,, деление их с помощью измерителя отношений, детектирование и панорамное воспроизведение на экране ЭЛТ измеряемых характеристик в линейном и логарифмическом масштабах с отсчетом значений измененных величин.
Источники погрешности скалярных анализаторов цепей:
1) неточность установки и нестабильность частоты ГКЧ;
2) неидеальность и неиндентичность направленных ответвителей;
3) погрешности индикатора;
4) неквадратичность характеристик детекторов.
ЛИТЕРАТУРА
1Метрология и электроизмерения в телекоммуникационных системах: Учебник для вузов /А.С. Сигов, Ю.Д. Белик. и др./ Под ред. В.И. Нефедова. – 2-е изд., перераб. и доп. – М.: Высш. шк., 2005.
2Бакланов И.Г. Технологии измерений в современных телекоммуникациях. – М.: ЭКО-ТРЕНДЗ, 2007.
3Метрология, стандартизация и измерения в технике связи: Учеб. пособие для вузов /Под ред. Б.П. Хромого. – М.: Радио и связь, 2006.
