Защита информации в сетях связи с гарантированным качеством обслуживания

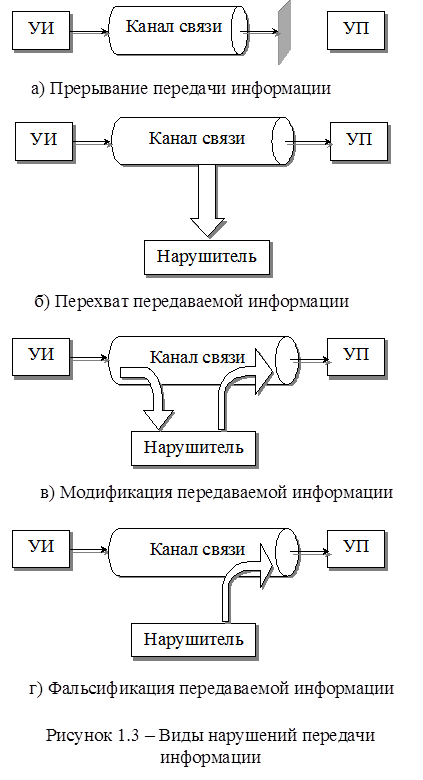

Под нарушением передачи информации будем понимать одну из ситуаций, которые могут быть организованы нарушителем (рисунок 1.3).

· Прерывание или разъединение (рисунок 1. 3. а)). Информация уничтожается или становится недоступной либо непригодной для использования. В этом случае нарушается доступность информации. Примером таких нарушений может быть воздействие нарушителя на элементы сети (лин

ии связи (ЛС), узлы коммутации (УК), устройства управления, БД и так далее) с целью их уничтожения или приведение в нерабочее состояние.

· Перехват (рисунок 1. 3. б)). К информации открывается несанкционированный доступ. Нарушается конфиденциальность передаваемой информации. Примером такого типа нарушений является несанкционированное подключение к каналу связи.

· Модификация (рисунок 1. 3. в)). К информации открывается несанкционированный доступ с целью изменения информации. При этом нарушается конфиденциальность передаваемой информации и ее целостность. Целью такого типа нарушений является изменение информации, передаваемой по сети.

· Фальсификация (рисунок 1. 3. г)). Нарушитель выдает себя за источник информации. При этом нарушается аутентичность информации. Примером такого типа нарушений является отправка поддельных сообщений по сети.

Приведенные выше типы нарушений можно разделить на две группы:

q активные;

q пассивные.

К первой группе относятся:

· прерывание - нарушение доступности и конфиденциальности;

· модификация - нарушение целостности;

· фальсификация - нарушение аутентичности.

Данный тип нарушений имеет активный характер воздействия на элементы сети и передаваемую информацию. Основная цель этих нарушений состоит в изменении либо уничтожении потоков информации на сети.

К пассивным нарушениям относится перехват с целью получения передаваемой информации, ее анализа и использования в определенных целях.

Достаточно уверенно можно утверждать, что пассивные нарушения ставят своей конечной целью переход в группу активных нарушений.

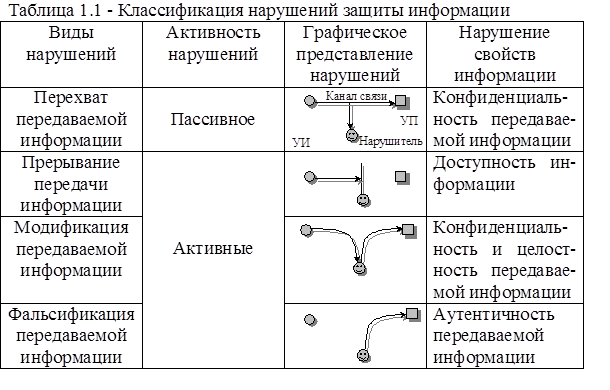

Приведенная выше классификация нарушений защиты информации представлена в таблице 1.1.

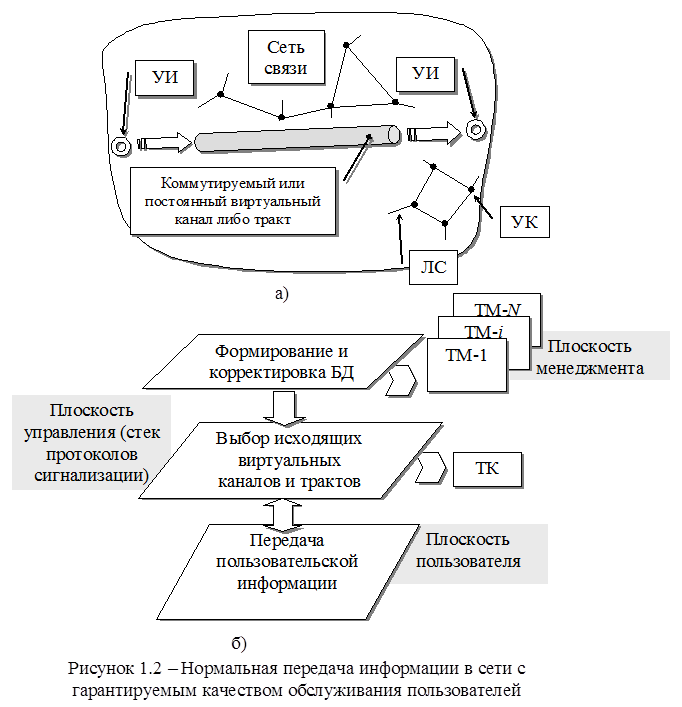

Перечисленные виды нарушений могут иметь место, как в плоскости пользователя, так и в плоскостях управления и менеджмента (рисунок 1.2 б)). Причем, активные виды нарушений (прерывание, модификация и фальсификация) в плоскости менеджмента ведут к нарушениям либо уничтожению информации, хранимой в базах данных УК. В результате нарушаются таблицы маршрутизации и как результат – невозможность нормального функционирования плоскостей управления (сигнализации) и пользователя.

1.3 Сервисные службы, профиль защиты и соединения защиты информации

Сервисные службы защиты информации (рисунок 1.4) являются ответственными за обеспечение основных требований пользователей, предъявляемых к телекоммуникационным системам (с точки зрения ее надежности). Причем данные службы должны функционировать во всех трех плоскостях: менеджмента, управления и пользовательской.

Совокупность сервисных служб защиты информации, обеспечивающих требования пользователей, образуют профиль защиты.

За установку и прекращение действия той или иной службы отвечают агенты защиты (Security Agent , SA). Согласование служб защиты между агентами происходит через соединения защиты. По этим соединениям производится обмен информацией защиты.

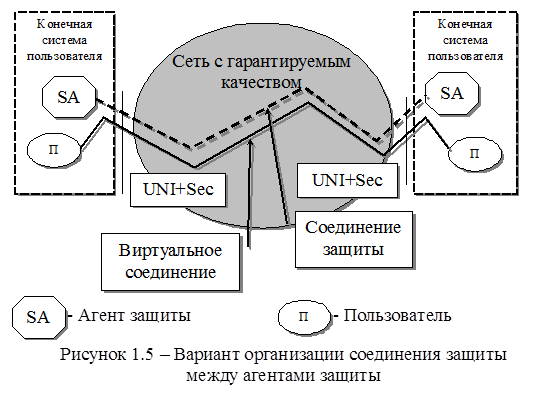

Рисунок 1.5 демонстрирует самый простой вариант организации соединения защиты - агенты защиты размещены в пределах конечных систем пользователей. В данном случае конечные системы и агенты защиты взаимодействуют с сетью через интерфейс «пользователь – сеть + защита» (UNI+Sec).

Агенты защиты для виртуального соединения (канала либо тракта), который установлен между конечными системами пользователей, последовательно выполняют следующие действия:

· определяют вид сервисных служб защиты, которые должны быть применены к данному виртуальному соединению;

· согласовывают службы защиты между собой;

· применяют требуемые службы защиты к данному виртуальному соединению.

Количество соединений защиты должно быть равно количеству установленных служб защиты. То есть, если для данного виртуального соединения одновременно требуется аутентификация, конфиденциальность и достоверность данных, то устанавливается три самостоятельных соединения защиты.

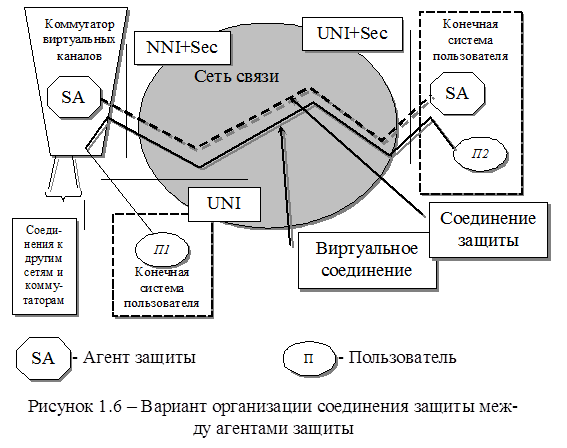

Рисунок 1.6 показывает другой вариант организации соединения защиты. В этом случае один агент защиты размещается на конечной системе пользователя, а другой на коммутаторе виртуальных каналов. Соответственно, пользователи и агенты защиты взаимодействуют с сетью связи через интерфейсы «пользователь – сеть» (UNI) либо UNI+Sec; коммутатор виртуальных каналов через интерфейс «узел – сеть + защита» (NNI+Sec). В данном случае агент защиты, размещенный в пределах коммутатора виртуальных каналов, имеет возможность обеспечивать службы защиты не только для пользователя П2, но и для других узлов и сетей, которые подсоединяются к данному коммутатору виртуальных каналов. Часто таких агентов защиты называют брандмауэрами. Фактически брандмауэр – это шлюз, который выполняет функции защиты сети от несанкционированного доступа из вне (например, из другой сети).

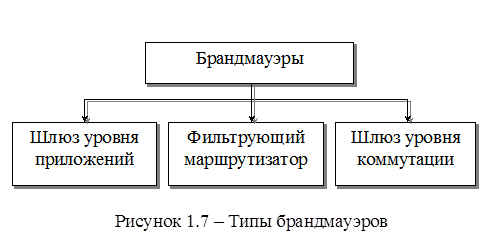

Различают три типа брандмауэров (рисунок 1.7).

Шлюз уровня приложений часто называют прокси – сервером (proxy server) - выполняет функции ретранслятора данных для ограниченного числа приложений пользователя. То есть, если в шлюзе не организована поддержка того или иного приложения, то соответствующий сервис не предоставляется, и данные соответствующего типа не могут пройти через брандмауэр.

Фильтрующий маршрутизатор. Точнее это маршрутизатор, в дополнительные функции которого входит фильтрование пакетов (packet-filtering router). Используется на сетях с коммутацией пакетов в режиме дейтаграмм. То есть, в тех технологиях передачи информации на сетях связи, в которых плоскость сигнализации (предварительного установления соединения между УИ и УП) отсутствует (например, IP V 4). В данном случае принятие решения о передаче по сети поступившего пакета данных основывается на значениях его полей заголовка транспортного уровня. Поэтому брандмауэры такого типа обычно реализуются в виде списка правил, применяемых к значениям полей заголовка транспортного уровня.

Шлюз уровня коммутации – защита реализуется в плоскости управления (на уровне сигнализации) путем разрешения или запрета тех или иных соединений.

Для увеличения надежности защиты виртуальных соединений (каналов и трактов) возможно использование более одной пары агентов защиты и более одного соединения защиты. В данном случае формируется топология соединений защиты, в основе которой заложен принцип вложения и не пересечения соединений защиты вдоль всего маршрута между УИ и УП (или конечными системами пользователей). Пример принципа вложения и не пересечения соединений защиты приведен на рисунке 1.8. В данном случае защита виртуального канала, организованного между конечными системами, осуществляется четырьмя соединениями защиты и восьмью агентами защиты (SA1 – SA8). Причем, каждое соединение не знает о существовании других соединений и не заботится о том, какую службу защиты последние обеспечивают. То есть, соединения защиты абсолютно независимы друг от друга. Данный подход позволяет применять многочисленные стратегии и тактики защиты различных участков сети. Например, соединение защиты между агентами SA1 и SA8 обеспечивает аутентификацию между конечными системами. Независимо от данного соединения соединение между SA2 и SA7 обеспечивает конфиденциальность, а SA2, SA3, SA4 и SA4, SA5, SA6 достоверность данных.
