Сигнализаторы в автоматическом анализе воздушной среды производственных помещений

Современная промышленность выпускает два типа термохимических газоанализаторов-сигнализаторов: с конвекционно-диффузионной и с принудительной подачей анализируемой среды. Сигнализаторы с конвекционной подачей состоят из блока сигнализации и питания, а также одного или нескольких датчиков в соответствии с количеством каналов. Сигнализаторы с принудительной подачей среды состоят из блока сигнализ

ации и питания, а также одного или нескольких блоков датчика в соответствии с количеством каналов. Блок датчика предназначен для принудительного забора контролируемой среды на анализ. Датчики сигнализатора с конвекционно-диффузионной подачей устанавливаются непосредственно в помещении или на открытых площадках, где необходимо контролировать наличие в воздухе довзрывоопасных концентраций горючих газов и паров. Устройство конвекционно-диффузионного датчика термохимического сигнализатора показано на рис. 2.

Глубину и скорость реакции окисления устанавливают выбором соответствующих температуры и катализатора.

Чувствительный элемент датчика представляет собой шарик диаметром 1мм из у-окиси алюминия, пропитанный платинопалладиевым катализатором. Через каталитически активный элемент проходит платиновая спираль, припаянная к токопроводам. Токопровода запрессованы в основание датчика из изоляционного материала. Это основание вместе с газообменным фильтром образует реакционную камеру, в которой находятся чувствительный и компенсирующий элементы датчика (см. рис. 2). Соединение газообменного фильтра с корпусом датчика неразъемное, выполненное путем склеивания с дополнительным креплением кожуха. Платиновая спираль разогревает каталитически активный элемент до температуры 360 °С. Сигнал о появлении в воздухе довзрывоопасных концентраций горючих газов и паров формируется на каталитически активном элементе за счет дополнительного повышения температуры (до 40 °С) на поверхности элемента вследствие окисления горючих газов и увеличения сопротивления платиновой спирали. Компенсирующий элемент выполнен без пропитки катализатором.

Электрическая измерительная схема газоанализаторов-сигнализаторов представляет собой неуравновешенный мост. Чувствительный и компенсирующий элементы расположены в датчике, остальные сопротивления мостовой схемы выполнены из манганина и расположены во вторичном приборе.

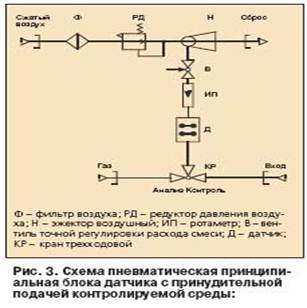

Блоки сигнализации и питания сигнализаторов в соответствии с требованиями ГОСТ 12997-84 изготавливаются в обыкновенном исполнении с маркировкой по степени защиты оболочки IP00 или IP20 и должны быть установлены за пределами взрывоопасных зон. Датчики и блоки датчика выполнены взрывозащищенными с маркировкой взрывозащиты 1EхdIICT4 или 1EхdibIICT6 по ГОСТ 12.2.020-76 и могут эксплуатироваться во взрывоопасных зонах помещений всех классов и наружных установок согласно "Правилам устройства электроустановок" (ПУЭ) и другим документам, регламентирующим применение электрооборудования во взрывоопасных условиях. Блок датчика с принудительной подачей выполнен в виде панели, предназначенной для щитового монтажа. На панели размещены элементы блока в соответствии со схемой пневматической принципиальной (рис. 3). В блоке датчика применяется тот же датчик, что и в сигнализаторах с конвекционной подачей среды. Однако вместо защитного кожуха используется защитный колпак, через штуцеры которого подается контролируемая среда.

Схема пневматическая обеспечивает принудительную подачу на датчик анализируемой среды в режиме анализа, воздуха в режиме контроля нуля, поверочной смеси в режиме поверки сигнализатора.

В качестве побудителя расхода используется эжектор воздушный Н, задающий разряжение в тракте. Эжектор включается в линию сжатого воздуха через фильтр воздушный Ф и редуктор давления воздуха РД.

В режиме анализа через штуцер "Газ" и кран трехходовой КР в положении "Анализ" контролируемая среда поступает на датчик Д и через ротаметр ИП и эжектор Н сбрасывается вместе со сжатым воздухом.

В режиме контроля через штуцер "Вход" и кран трехходовой КР в положении "Контроль" чистый воздух или поверочная смесь точно также подается на датчик и через ротаметр и эжектор на сброс. Автоматические сигнализаторы могут эксплуатироваться в следующих условиях:

· температура окружающей и контролируемой среды от -45 до +50 °С - для датчиков;

· от +1 до +50 °С - для блока датчика и блока сигнализации и питания;

· относительная влажность окружающей и контролируемой среды до 90% при температуре 25 °С.

Сигнализаторы, укомплектованные датчиками с принудительной подачей контролируемой среды (блоки датчика), требуют наличия в месте установки датчика линии сжатого воздуха давлением от 0,25 до 0,60 МПа (от 2,5 до 6 кгс/см2). Объемный расход контролируемой среды через датчик, в соответствии с техническим описанием прибора, устанавливается в пределах 25-48 л/ч.

Потребности современной промышленности привели к разработке новых модификаций универсальных приборов на сумму горючих газов и паров - СВК, СТХ, "ЩИТ", СТМ-10, СТМ-30, ГАЗОТЕСТ-3001/3003.

Газосигнализаторы. Устройства передачи сигналов и блоки управления.

Сигнализаторы многофункциональные ЩИТ - 3

Назначение: автоматический непрерывный контроль содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроль уровня воды, выдача световой и звуковой сигнализации о превышении установленных уровней содержания измеряемых компонентов, коммутация внешних измеряемых компонентов, коммутация внешних электрических цепей постоянного и переменного тока.

Применение: различные объекты химической, нефтехимической, газовой и других отраслей промышленности, добыча, переработка, транспортировка нефти и газа, предприятия связи, коммунальное хозяйство.

Сигнализаторы ЩИТ - 3 могут иметь от одного до четырех каналов.

Каналы произвольно комбинируются из числа следующих:

· канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров;

· канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров;

· канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров;

· канал измерения объемной доли кислорода;

· канал измерения массовой концентрации сероводорода;

· канал измерения массовой концентрации окиси углеводорода;

· канал измерения объемной доли двуокиси углерода;

· канал контроля уровня воды;

Сигнализаторы ЩИТ - 3 имеют взрывозащищенное исполнение, поканальную аварийную сигнализацию, дисплей с непрерывной индикацией содержания измеряемых компонентов по каждому каналу, оснащены интерфейсом для работы с периферийными устройствами цифрой связи (RS485).

Сигнализатор термохимический CTX - 18

Назначение: контроль довзрывоопасных концентраций совокупности паров НЕФТИ различных месторождений и суммы горючих газов и паров в воздухе производственных помещений, выдача сигнализации о превышении установленных значений концентраций, коммутация внешних цепей переменного и постоянного тока.
