Безопасность при работе паровых котлов и водонагревательных котлов

На сосудах устанавливаются манометры с классом точности не ниже 2,5 и с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы. На делении, соответствующем рабочему давлению в сосуде, проводится красная черта либо крепится металлическая пластина, окрашенная в красный цвет.

Манометр запрещается применять, если отсутствует пломба или клеймо, либо стрелка маноме

тра не возвращается на нулевую отметку при его выключении, либо разбито стекло. Проверка манометров и их опломби­рование должны проводиться не реже одного раза в год. Кроме того, не реже одного раза в полгода предприятием проводится дополнительная проверка манометров контрольным манометром или проверенным рабочим с записью результатов в журнал контрольных проверок.

У котлов с паропроизводительностью менее 0,7 т/ч разрешается замена одного из водоуказательных приборов двумя пробковыми кранами или вентилями. Нижний кран, или вентиль, устанавливается на уровне минимального, а верхний - на уровне максимального допустимого уровня воды в котле.

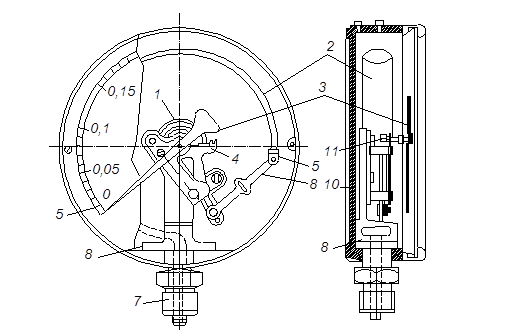

Рис. 3.3.4 Манометры:

а, б — манометры рабочий; и контрольный; 1,2 — пружины;

3 — стрелка ; 4 — зубчатый привод; 5 — шарнир; 6 — плечо;

7 — ниппель; 8 — стойка;

9 — шкала; 10 — корпус;

11 — зуб­чатое колесо;

12 - манометры; 13— кран;

14—фланель;

16 —трубка сифона.

На каждом вновь изготовленном паровом котле для постоян­ного наблюдения за положением уровня воды должно быть установлено не менее двух водоуказательных приборов прямого действия (рис.3.3.5).

Рис.3.3.5 Указатель уровня воды в котле: водомерное стекло

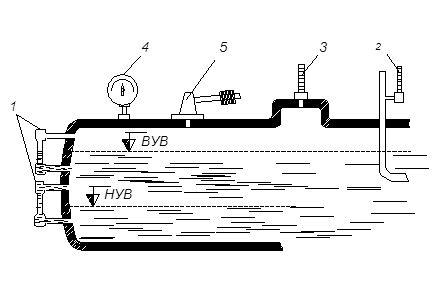

Рис. 3.3.6 Схема установки контрольно-измерительных приборов на паровом котле: ВУВ – высший уровень воды;

НУВ – низший уровень воды.

Внутренний диаметр пробного крана, или вентиля, должен быть не менее 8 мм. Водоуказательный прибор конструируется так, чтобы можно было заменить стекло или корпус при эксплуатации котла. На водоуказательных приборах против допускаемого минимального уровня воды в котле должен быть установлен неподвижный металлический указатель с надписью «Минимальный уровень». Этот уровень должен быть не менее, чем на 25 мм, выше нижней видимой кромки стекла. Если расстояние от площадки, с которой ведется наблюдение, до водоуказательных приборов прямого действия более 6 м, то устанавливаются два надежно действующих сниженных дистанционных указателя уровня воды.

Запорная арматура должна устанавливаться на трубопроводах, подводящих и отводящих из сосуда пар, газ или жидкость. При последовательном соединении нескольких сосудов установка запорной арматуры между ними не обязательна. Запрещается устанавливать запорную арматуру между сосудом и предохранительным клапаном. Установка переключающего крана или трехходового переключающего вентиля между клапаном и стационарными сосудами допускается, если при любом положении пробки, или шпинделя вентиля, будут соединены оба предохранительных клапана. На маховиках запорной арматуры должно быть указано направление при их открывании и закрывании. При наличии взрывоопасной среды или сильнодействующих ядов на подводящей линии от насоса или компрессора устанавливается обратный клапан, автоматически закрывающийся давлением сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой. Запорная арматура должна иметь четкую маркировку (завод-изготовитель, условный проход, условное давление, направление потока среды).

Котельные помещения не должны примыкать к жилым и общественным зданиям, а также расползаться внутри этих зданий (встроенные помещения). Примыкание котельных к производственным помещениям допускается при условии отделения их противопожарной стеной с пределом огнестойкости не менее 4 ч. Двери должны открываться в сторону котельных. Устройство каких-либо помещений непосредственно над котлами не допускается.

Внутри производственных помещений, а также над ними и под ними допускается установка:

-прямоточных котлов с паропроизводительностью не более 4 т/ч;

-котлов, удовлетворяющих условию:

(для каждого котла), (3.3.8)

где t — температура насыщенного пара при рабочем давлении, °С;

V — объем котла, м3;

-водогрейных котлов с теплопроизводительностью не более 10460 Дж/ч.

Места установок котлов внутри производственных помещений, над ними или под ними должны быть отделены от остальных частей помещений несгораемыми перегородками по всей высоте котлов, но не менее 2 м с устройством дверей к котлам.

В производственных помещениях, примыкающих к жилым помещениям, отделенным от них котельными стенами, допускается установка паровых котлов, у которых

, (3.3.9)

где t — температура жидкости при рабочем давлении, °С;

V — объем котла, м3.

На каждом этаже котельного помещения должно быть не менее двух выходов, расположенных в противоположных сторонах помещения.

В качестве меры предосторожности, при работе котлов с камерным сжиганием всех видов топлива и с механическими топками твердого топлива должна быть установлена автоматика безопасности, которая должна прерывать подачу топлива при прекращении или снижении ниже предельного рабочего давления газа, при прекращении подачи электроэнергии и отключении дутьевых вентиляторов, при отключении дымососов или прекращении тяги, неисправности автоматики.

Автоматика должна срабатывать при достижении предельных значений параметров: уровень воды в паровом котле; давление пара в паровом котле; температура воды на выходе из водонагревательного котла; давление воды на выходе из водонагревательного котла; разряжение в топке для котлов с уравновешенной тягой.

Одной из мер безопасности для работающего персонала является устройство ленточного остекления по всему фронту котельных. При этом толщина остекления должна быть не более 3мм.
