Подготовка к работе и проверка работоспособности АСУ 9К58Б

на КП дивизиона и БМ (оставшихся без вышестоящего ПУ батареи) провести функциональный контроль АППД (верхнего и нижнего уровней) и каналов обмена данными). Убедиться в исправности трактов обмена данными;

в БМ перестроить частоту радиостанции (на частоту работы КП дивизиона);

провести сбор данных по положению, состоянию и обеспеченности подчиненных подразделений, для чего:

1) на АРМ

БМ (оставшихся без вышестоящего ПУ батареи) сформировать данные по собственному узлу (положение, состояние и обеспеченность) и доложить (отправить) на вышестоящий уровень управления (КП дивизиона);

2) на оставшихся ПУ батарей - отправить на вышестоящий уровень управления данные по собственному узлу и всем подчиненным подразделениям;

3) на КП дивизиона сформировать (сохранить в БД) всю необходимую для управления боевыми действиями подчиненных подразделений информацию (данные по обстановке, данные по взаимодействующим войскам, данные по объектам поражения, ракетные удары и т.п.).

1.3.3 При выходе из строя КП дивизиона, управление оставшимися подразделениями может осуществляться с ПУ батареи (пример схемы управления приведен на рисунке 9). Для этого необходимо выполнить следующие операции:

- на всех элементах (КШМ и БМ) выполнить архивирование БД и загрузить новый «боевой состав» и «параметры пользователей» (подготовленные заранее для аварийного режима управления);

- на ПУ батарей перестроить частоту радиостанции на частоту работы ПУ батареи, принявшей управление;

- при необходимости (чтобы убедиться в исправности трактов обмена данными), провести функциональный контроль (АПД верхнего и нижнего уровней и каналов обмена данными);

- провести сбор данных по положению, состоянию и обеспеченности подчиненных подразделений;

- на ПУ батареи, выполняющей функции вышестоящего пункта управления, сформировать (сохранить в БД) всю необходимую для управления боевыми действиями подчиненных подразделений информацию (данные по обстановке, данные по взаимодействующим войскам, данные по объектам поражения, ракетные удары и т.п.).

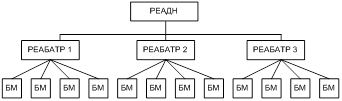

Рисунок 7 - Основной режим управления дивизионом

Рисунок 8 – Управление при выходе из строя ПУ батареи

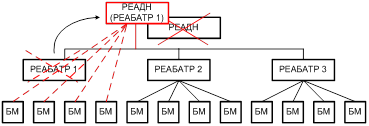

Рисунок 9 - Управление при выходе из строя ПУ дивизиона

1.4 Рекомендации по подготовке системных данных

1.4.1 Классификатор понятий АСУ 9К58Б предназначен для автоматизированной обработки, приема, хранения и передачи информации в соответствии с выполняемыми задачами и представляет собой систематизированный свод наименований и кодов классификационных рубрик и (или) понятий

1.4.2 В классификаторе понятий есть рубрики и понятия с неизменяемым кодом, которые обрабатываются программными средствами. В приложении А (таблица А.1) к настоящему документу приведен рубрикатор, содержащий постоянные коды, которые нельзя удалять

1.4.3 Добавление в классификатор новых понятий должно производиться централизованно. Код добавляемого понятия – от одного до шести знаков, должен быть уникальным на всем множестве значений кодов

1.4.4 Сокращенные наименования (аббревиатуры) используются при отображении объектов оперативной обстановки на цифровой карте местности в качестве формуляров объектов

1.4.5 Следует придерживаться следующей последовательности подготовки системных данных:

- сформировать (отредактировать) классификатор понятий: добавить новые понятия или удалить не используемые понятия, переименовать рубрики, изменить аббревиатуру, но не удалять обязательные рубрики и понятия, используемые программными средствами при обработке данных (см. приложение А). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельного файла (с расширением *.сlf);

- сформировать боевой состав. Данные по боевому составу содержат сведения по организационно-штатной структуре управления (отношения подчиненности объектов). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельных файлов (с расширением *.bvs):

1) боевой состав для основной организационно-штатной структуры управления. Пример структуры управления (боевого состава) для основного режимов управления приведен на рисунке 7;

2) резервный боевой состав для аварийного режима работы – при выходе из строя одного из уровней управления. Пример структуры управления подчиненными подразделениями (резервного боевого состава) при выходе из строя ПУ батареи приведен на рисунке 8, при выходе из строя ПУ КП дивизиона – на рисунке 9;

- сформировать списки должностных лиц, работающих в системе на каждом из уровней управления для основного и резервного боевого состава. Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельных файлов (с расширением *.usr);

- сформировать нормативно-справочную информацию (НСИ). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельного файла (с расширением *.nsi).

1.4.6 Чтобы сформировать боевой состав с помощью программы подготовки данных, необходимо:

- каждому объекту управления (дивизион, батарея, БМ) установить (присвоить) уникальный код (содержащий от одного до четырех символов);

- каждому автоматизированному объекту управления установить (присвоить) адрес СОД из диапазона номеров от 1 до 64 (указанных в маршрутно-адресной таблице АППД), причем адреса должны быть уникальными.

1.4.7 Чтобы сформировать списки должностных лиц (параметры пользователей) с помощью программы подготовки данных, необходимо каждому должностному лицу установить (присвоить) уникальные коды подписи и пароля, содержащие от одного до тридцати символов.

1.4.8 Для обучения пользователей созданию системных данных (для настройки элементов системы) к настоящему документу прилагаются на CD-диске демонстрационные примеры (файлы) (приложение В) следующих системных данных:

- классификатор понятий АСУ 9К58Б - файл Klassif_RSZO.clf;

- основной боевой состав - файл 2READN_АPD_P.bvs (режим работы «Кедр с П-кард»);

- списки пользователей (для основного боевого состава) - файл DL_2 READN_АPD_P.usr;

- резервный боевой состав - файл 2READN_АPD_P_REZ.bvs (боевой состав при выходе из строя 1 реабатр, режим работы «Кедр с П-кард»);

- списки пользователей (для резервного боевого состава) - файл DL_2 READN_АPD_P_REZ.usr;

- нормативно-справочная информация - файл NSI_RSZO.nsi;

Примечание – Чтобы ознакомиться с указанными данными, необходимо на технологической ПЭВМ, где установлена программа подготовки системных данных ЕИРВ.50956, последовательно загрузить данные с помощью функции «Импорт».Проверка работоспособности АСУ 9К58Б

1. После настройки (перенастройки) элементов системы (КШМ и БМ) необходимо:

- убедиться в исправности технических средств, для чего необходимо выполнить следующие операции:
