Минное дело

Масса мины - 175 кг

Масса ВВ - 15кг

Усилие срабатывания контактного замыкателя - 12-16 кгс

Максимальная глубина установки - 1-10 м

Заглубление мины (от поверхности воды до контактных замыкателей) - 0,3-1,1 м

Минимальное расстояние между минами в ряду - 15м.

Штормоустойчивость - 6 баллов

Время, нео

бходимое для сборки и снаряжения мины расчетом из трех человек - 8 минут.

Мина состоит:

- корпуса

- заряд ВВ

- 3 контактных замыкателей

-ЭДПр

- источника тока БАТ - ЗЯ -3В

- сахарной рвушки

- предохранительного прибора

- осушителя

- самоликвидатора - взрывателя ЭХВ - 7 с электроконтактной пробкой

-якоря

Корпус имеет форму шара. В верхнем полушарии расположены 4 горловины. Центральная горловина служит для установки и крепления предохранительного прибора при помощи резьбового кольца. 3 малые горловины служат для установки в них контактных замыкателей.

Внутри корпуса расположен заряд ВВ из тротила.

Контактный замыкатель состоит из корпуса с контактной системой, расположенной внутри полой стойки, контактных стержней со свинцовой втулкой и предохранительного колпака с пружиной.

Контактная система в виде 2 контактных стаканчиков: неподвижного и подпружиненного подвижного. В предохранительном колпаке с двух сторон сделаны прорези, куда входит чека.

Сахарная рвушка предназначена для удержания предохранительных колпаков контактных замыкателей на мине до установки на заданное заглубление. Удержание предохранительных колпаков достигается за счет натяжения стропок сахарной рвушки.

Источник тока - батарея из двух элементов ЭРМГ, соединенных последовательно, имеет общее напряжение 3 В. Батарея заключена в картонную коробку, залита церезином и помещена в резиновый футляр.

Предохранительный прибор обеспечивает безопасность обращения с миной при снаряжении и установке и последующего замыкания электрической цепи мины после установки ее на заданное углубление. Он состоит из корпуса, контактной системы, подвижного подпружиненного штока с контактными рессорами, донышка с 4-мя контактами и сахарника, в который устанавливается сахарная шашка №2, который с помощью резьбового кольца закрепляется в центральной горловине корпуса мины.

Осушитель предназначается для поглощения конденсата внутри корпуса мины. Состав осушителя - окись кальция (селикагель).

Самоликвидатор - взрыватель ЭХВ - 7 предназначен для взрыва мины или приведения ее в безопасное состояние по истечении заданного срока. Срок замедления - от 2 до 120 суток.

Он состоит из корпуса со стаканом, электрохимического замедлителя (ЭХЗ), сопротивления в обойме, источника тока в картонной гильзе, электроконтактной пробки. Принцип действия взрывателя состоит в том, что после удаления пусковой чеки шток перемещается до соприкосновения контактной шайбы с торцом металлического стакана, в результате замыкается электрическая цепь. Под действием электрического тока в гальванической ванночке начинается электролитическое растворение медной проволочки. По истечении срока замедления проволочка обрывается, и жало ЭХЗ замыкает контактные пластины электроконтактной пробки.

Якорь предназначен для автоматической установки мины на заданное заглубление и удержания ее на месте установки. Якорь состоит из основания (тележки) с откидным щитом, вьюшки с минрепом и штертгруза, масса его 7 кг, трос длиной 1,5 м.

Вьюшка с минрепом укреплена на плите якоря и представляет собой катушку с 2 щеками, 1 из которых имеет по окружности прорези для щеколды, стопорящие катушку.

Минреп - капроновый канат Ф 15 мм, длиной 10м, намотан на барабан.

Подготовка к установке:

Установить сахарную шашку:

- в сахарную рвушку

- в сахарный разъединитель откидного щита якоря

- в предохранительный прибор

а) Перед сбрасыванием мины в воду выдергивают чеки:

1. Из сахарной рвушки

2. Предохранительного прибора

3. Штерт-груза

4. Сахарного разъединителя

5. ЭХВ - 7

б) Срывается металлическая лента (пластинка)

- на предохранительном приборе

- на крышке разъединителя

Принцип действия

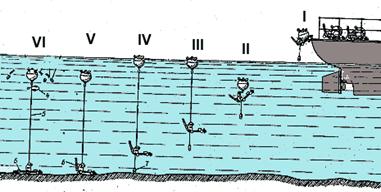

После сбрасывания мины в воду штерт-груз погружается, опережая якорь, разматывая штерт на свободную длину. Корпус мины, имея положительную плавучесть, отделяется от якоря и всплывает.

Якорь погружается и разматывает минреп с катушки. Как только штерт-груз достигнет дна, натяжение штерта прекращается и под действием пружины щеколда застопоривает катушку.

Якорь погружается и утягивает за собой корпус мины на заданное углубление. Через 10-20 мин после погружения мины в воду растает сахар в сахарной рвушке и в сахарном разъединителе щита якоря.

Предохранительные колпаки контактных замыкателей под действием своих пружин сбрасываются, а щит якоря откидывается в горизонтальное положение. Через 15-30 минут растает сахар в предохранительном приборе, подвижный шток с рессорами под действием пружины опустится в нижнее положение и замкнет контакты электрической цепи, мина прейдет в боевое положение. При наезде плавсредства на штыри контактного замыкателя произойдет взрыв мины.

Если в электрическую цепь мины подключен ЭХВ - 7, то по истечении заданного срока замедления, взрыватель подключит батарею к цепи запала и взорвет мину или закоротит источник тока, в результате чего он разряжается и мина становится безопасной.

Сплавная речная мина СРМ предназначается для разрушения наплавных и низководных мостов, а так же могут применяться для разрушения гидротехнических сооружений.

Тактико-технические данные

Тип - контактная, электромеханическая.

Масса - 40 кг

Масса ВВ (тротил) - 20 кг

Высота без штанги - 58 см

Высота со штангой -180 или 240 см

Усилие срабатывания замыкателей:

- бокового - до 0,25 кгс

- центрального - до 0,6 кгс

Мина позволяет сплав по рекам:

- глубиной - 1м и более

- со скоростью течения - 0,3 м/с и более

Мина СРМ состоит: из корпуса, заряда ВВ, дополнительного детонатора, поплавка, 6 боковых и 1 центрального замыкателя со штангой, предохранительного устройства, элемента необезвреживаемости, самоликвидатора (взрывателя ЧMB-16), источника тока, электрозапального устройства ЭЗУ и капсюля-детонатора №8-А. Мина может дополнительно снаряжаться взрывателем пассивной подледной мины ВПМП. Каждая мина комплектуется специальным ключом.

Корпус мины металлический, состоит из 2 частей, соединенных между собой сваркой. Внутри корпуса имеется приборная камера, в которой на панели расположены 2 контактные клеммы для присоединения проводов батареи, штепсельные гнезда для вилки ЭЗУ, элемент необезвреживаемости и гнездо для самоликвидатора. Внутренняя часть камеры закрывается металлической крышкой. В центре крышки имеется втулка с отверстием для предохранительного устройства. Поджатие крышки производится гайкой с воротком.
