Взрыв вне здания

Q - количество газа до взрыва (120м3)

r0=33,67м

Определим избыточное давление

DР =r/r0 , где r-расстояние то емкости до здания

DР =30м/33,67м3=0,89кПа

2. Определим показатели, непосредственно характеризующие завал и его обломки:

Основными показателями завалов являются:

Дальность разлета обломков здания (L) - расстояние от контура дома к границам основной массы

обломков, рассчитывается в метрах по формуле:

L = H/4

где L – дальность раздета обломков,

H - высота дома=36м

L = 9м

Длина завала (Азав) - геометрический размер завала в направлении самого большого размера дома

Для взрывов размеры длины завалы определяются по формуле:

Азав=А+2L, где

А – длина здания,

L – дальность разлета обломков

Aзав=52+2*9=74 м

Ширина завала (Взав) - геометрический размер завала в направлении второго по величине размера дома

Для взрывов размеры длины завалы определяются по формуле:

Bзав=B+2*L,

где В – ширина здания,

L – дальность разлета обломков

Взав=24+2*9=42 м

Высота завала (h) определяется по формуле:

,

где g - удельный объем, находится по таблице 1 (для жилого бескаскадного крупноблочного = 36 м3 );

H – высота здания; k – коэффициент для взрыва внутри здания = 2,5

h=36*36/100+2*36=7.5м

Объем завала определяется по формуле:

,

где g - удельный объем;

А – длина здания;

В – ширина здания;

H – высота здания;

W=36*74*42*7.5/100=8391.6м3

Объёмно-массовые характеристики завала определяются по табл. 2:

- Крупных обломков от 2 до 5 тонн- 30 %

- Средних обломков по весу от 200 кг до 2т - 60 %

- Мелких обломков по весу до 200 кг - 10 %.

Завал по составу определяется по табл. 3:

- Обломки железобетонных конструкций - 75 %

- Деревянные конструкции - 8 %

- Металлических конструкций -2 %

- Строительный мусор - 15 %

Вывод: в результате взрыва середине крупноблочного жилого бескаскадного здания образовался завал длиной (А) 74 метра, шириной (В) 42 метров и высотой (h) 7.5 метра. Общий объем завала (W) составляет 8391.6м3

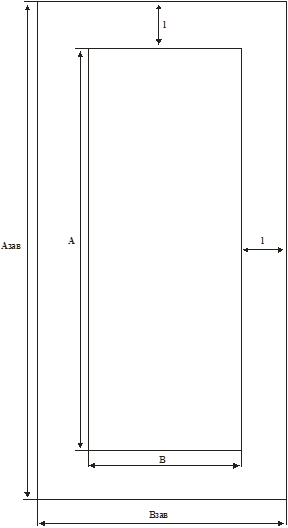

Расчетная схема завала

Вид сбоку:

Вид сверху:

Азав = 74м

Взав = 42м

А = 56м

В = 24м

Н = 36м

h = 7.5м

L = 9м

Масштаб 3 см – 1 м

Проанализировав полученные данные, можно сделать вывод, что для разбора завалов необходимо использовать механизированный способ разборки завалов.

Количество механизированных групп:

,

где nм.р.- количество механизированных групп;

W – объем завала в м3;

Т – время разбора завала (5cуток=120 часов)

n mp= 8391.6/15*120=4.6 (округляем до 5-ти групп)

В одной механизированной группе 17 человек Необходима следующая техника на 5 групп: 10 грузовых автомобиля (Камаз), 5 бульдозер, 5 экскаватор, 5 осветительная станция, 5 компрессор и 3 кран.

Количество групп ручной разборки завалов:

,

где nр.р.- количество групп ручной разборки завалов;

n – количество смен (работы будут проводиться в 3 смены);

к – коэффициент, учитывающий тип здания (равен 3)

45*5=225 человек ручной разборки

Рассчитаем материальные затраты на наем рабочей силы:

ЗП рабочих=30грн

Питание =20грн

Следовательно:

Механизированная разборка = 17*3*(30+20)*5= 12750 грн

Ручная разборка = 225*(30+20)*5 = 56250грн

Итого материальных затрат: 12750+56250=69000 грн.

Расход топлива на технику.

Солярка 8 грн литр.

Камаз, расход топлива: Wм3/8=1049 рейсов*2=2098 рейсов необходимых для разборки завала

Составим пропорцию: 100км-44,5л, 20км-Х, следовательно

Х=44,5*20/100=8,9 л, необходимо для одного рейса до полигона ТБО

Рассчитаем затраты на топливо для 10 грузовых камазов= 2098рейсов*8,9л*8грн=149377,6 грн

Рассчитаем общие денежные затраты на топливо для 5 бульдозеров=120ч*35л/ч*8грн*5шт=16800грн

Рассчитаем общие денежные затраты на топливо для 5 экскаваторов=120ч*14л/ч*8грн*5шт=67200грн

Рассчитаем общие денежные затраты на топливо для 5 осветительных станций =9ч*5суток*2л/ч*8грн*5шт=3600грн

Рассчитаем общие денежные затраты на топливо для 5 компрессоров=120ч*6л.\ч*8грн*5шт=28800грн

Рассчитаем общие денежные затраты на топливо для 3 кранов=120ч*0,9*8,2л/ч*8грн*3шт=21254,4грн

Итого денежных затрат на топливо для техники=16800грн+149377,6 грн+67200грн+3600грн+28800грн+21254,4грн=287032грн

Общая сумма финансовых расходов составляет = 287032 + 69000 =356032грн

Поскольку размер резервного фонда (196 тыс грн) меньше чем требуемая сумма средств на разбор завала, то мы обращаемся в письменной форме с просьбой оказать материальную помощью в такие государственные учреждения, как Министерство Финансов АРК, Министерство Экономики и МЧС.
