Электроразведка Раздолинского участка

Рыхлые образования четвертичной системы и неогена, широко развиты в пределах Рыбинской рудной зоны, обладают удельными сопротивлениями от 100 до 1000 Омм при средних значениях 200-400 Омм. Поляризуемость их равна 0,1-1,3%. По материалам выполненных электроразведочных работ значения кажущегося сопротивления и поляримуемости в сильной степени зависят от обводненности горных пород. Выше уровня гру

нтовых вод кажущиеся сопротивления могут возрастать до 1000-3000 Ом.

Разнообразные по составу сланцы и филлиты, слагающие толщу удерейской, горбилокской и кординской свит характеризуются сопротивлениями от 500 до 3000 Омм и поляризуемостью от 0,1 до 1,3%. Горизонты доломитов, известняков, а также кварцитов и кварцито-песчаников, известные в разрезе толщи, имеют несколько повышенное сопротивление - до 3000-5000 Омм. Углеродистые сланцы и филлиты характеризуются пониженными удельными сопротивлениями (до 50-100 Омм) и повышенными значениями поляризуемости (до 3-4%). Также повышенной поляризуемостью обладают горизонты пиритизированных пород.

Зоны регионально графитизированных и пиритизированных пород сопровождаются отрицательными аномалиями естественного электрического поля.

Процессы выветривания, за счет разрушения породообразующих минералов и их глинизации приводят к уменьшению электрического сопротивления пород. По этой же причине пониженными сопротивлениями характеризуются и зоны разрывных нарушений.

Гидротермально-метасоматические процессы, с которыми связано образование коренных золоторудных объектов района, приводят к существенным изменениям физических свойств рудовмещающих толщ. Так в процессе объёмного окварцевания пород происходит значительное (в разы) увеличение их кажущегося сопротивления. Сульфидизация и графитизация пород приводит к увеличению поляризуемости горных пород до 5-10% и более.

При наличии благоприятной гидрогеологической ситуации графитизированные и сульфидизированные породы создают локальные аномалии естественного электрического поля. В приповерхностных условиях по сульфидизированным породам, как привило, развиваются линейные коры химического выветривания, что приводит к понижению кажущихся электрических сопротивлений выветрелых пород. В ходе развития линейных кор химического выветривания наблюдается закономерное изменение физических свойств рудовмещающей толщи. Намагниченность и вызванная поляризация пород уменьшаются, электрическое сопротивление падает, естественное электрическое поле на ранних стадиях сначала возрастает, а затем понижается. Поэтому над одними и теми же минерализованными рудными зонами в зависимости от уровня эрозионного среза и зрелости кор химического выветривания, может наблюдаться различная картина взаимоотношений между физическими полями.

2.3 Геоэлектрическая модель

В соответствии с физическими свойствами горных пород геоэлектрическая модель Раздолинского участка по разрезу 1-1 будет выглядеть следующим образом (см. приложение 1).

3. Методическая часть

3.1 Выбор участка работ

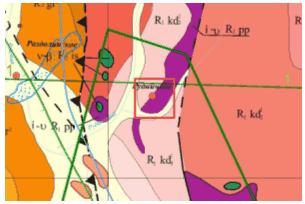

Участок проведения работ имеет прямоугольную форму, размерами 500х500 м (рис.3). Такой размер и положение позволяет детально изучить рудопроявление Рудничное, а так же детально изучить участок в целом.

Рис.3 Расположение участка

3.2 Выбор масштаба съемки

Работы проводятся в масштабе 1: 2 000. Расстояние между профилями составляет 20 метров, между пикетами 5 метров. Такой масштаб съемки позволяет не только подсечь рудное тело, но и детально оконтурить его. При работах на данном участке надлежит использовать следующую схему отработки (рис.4).

3.3 Выбор комплекса методов

Выбор комплекса методов обусловлен морфологией рудных тел и перекрывающих толщ, а так же поставленными задачами. Для изучения рудопроявления необходимо произвести электропрофилирование методом ВП.

4. Методика выполнения работ

В методе ВП обычно используются те же установки, что и в методах постоянного тока. Рабочая частота также должна быть выбрана таким образом, чтобы выполнялось условие ближней зоны. Предполагается, что источник вырабатывает сигнал в форме меандра (прямоугольные разнополярные импульсы), и изучается сдвиг фаз или разница амплитуд гармоник сигнала, характеризующие поляризуемость среды. Поскольку эти величины обычно малы, необходимо использовать мощный источник поля. Чтобы выделить явление вызванной поляризации в горных породах на фоне собственной разности потенциалов приемных электродов, эти электроды делают неполяризующимися. Также для увеличения отношения сигнал/помеха используется накопление сигнала.

Многофункциональный электроразведочный измеритель "МЭРИ-24":

Рис.3 Внешний вид измерителя Рис.4 Правая боковая панель измерителя

Измеритель МЭРИ предназначен для измерения параметров постоянного и переменного напряжения в полевых условиях при электроразведочных работах.

Прибор позволяет проводить работы следующими методами:

методом сопротивлений (измеряется амплитуда основной гармоники сигнала);

ЧЗ-ВП (измеряются амплитуды гармоник сигнала, а также дифференциальные фазовые параметры на выходе электрического и магнитного датчиков в широком диапазоне частот);

ЕП (измеряются постоянные электрические поля);

ЭМКПК (измеряются поля промышленной частоты и катодной защиты с целью картирования и изучения состояния подземных коммуникаций).

Прибор снабжен графическим ЖК-индикатором и клавиатурой, питание осуществляется от встроенных аккумуляторов или от внешнего источника питания.

В процессе наблюдений прибор измеряет входной сигнал, выполняет его обработку, выдает значения определяемых параметров на индикатор и записывает их в память. Кроме того, прибор позволяет просматривать на индикаторе и заносить в память выполненные в режиме реального времени записи сигнала. В дальнейшем результаты измерений могут быть перенесены на персональный компьютер для анализа посредством специального программного обеспечения.

Основные технические характеристики:
