Применение новых технологий при проведении ремонтно-изоляционных работ

(7)

где dв1 и dв2 – соответственно внутренние диаметры НКТ диаметром

73 и 89 мм, м;

h1, h2 – соответственно длина секций колонны заливочных труб, м;

D - коэффициент сжимаемости продавочной жидкости, равный 1,01-1,10 (принимая 1,02).

V = 1,02 * 0,785 (0,0622 * 1600 + 0,0762 * 800) = 4,9 + 3,7 = 8,6 м3.

4) О

пределим время, необходимое для полного заполнения колонны заливочных труб при работе одним агрегатом ЦА-320 М на скорости при диаметре втулок 115 мм:

, мин (8)

мин

Время вымыва излишка тампонажного раствора при обратной промывке при работе одним агрегатом ЦА-320 М на IV скорости:

Тв = 1000 * 8,6/60 * 10,7 = 14 мин.

Время на затворение и продавку тампонажного раствора в пласт:

Т = Тдоп – (Т3 + Тв + Т0), мин (9)

Т = 79 – (9 + 14 + 7) = 49

где Т0 – время на подготовительные и заключительные работы при затворении цемента (5-10 мин).

5) Определим объем тампонажного раствора, который можно закачать в пласт за 49 мин:

Vтр = 0,3 * 49 = 14,7 м3.

Однако раствор, исходя из приемистости пласта, закачивают в несколько приемов. Поэтому принимаем Vтр = 7 м3.

Определим плотность тампонажного раствора по формуле:

(10)

где m – жидкостно-цементное отношение (m=0,4/0,5);

рц и рж – плотность соответственно тампонажного цемента и жидкости затворения, т/м3.

Тогда:

т/м3 (11)

Количество сухого цемента, необходимое для приготовления 7 м3 раствора, определяем по формуле:

(12)

Подставив численные значения, получим:

т.

Количество тампонажного материала, которое необходимо заготовить с учетом потерь при его затворении, составит:

G1 = К1*G, (13)

где К1 – коэффициент, учитывающий потери затворении тампонажного материала (при использовании цементосмесительных машин К1 = 1,01, при затворении вручную

К1 = 1,05 – 1,15)

Тогда:

G1 = 1,01 * 8,6 = 8,7 т.

Количество жидкости, необходимой для затворения тампонажного материала, определяем по формуле:

(14)

где К2 – коэффициент, учитывающий потери жидкости при затворении (К2 = 1,05 – 1,10).

м3

2.8 Цементирование тампонажными смесями

При цементировании скважину наряду с тампонажным цементом применяют различные тампонажные смеси, состоящие из цементирующего материала (цемент, шлак, гипс и др.) и наи нцемент, шлак, гипс и др.ду с тампонажным цементом применяют различные тампонажные смеси, состоящие из цементирующего материаполнителя (песок, опока, бентонитовая глина и т.д.).

Определить количество шлака, необходимого для приготовления 1 м3 шлакопесчаного раствора плотностью р=2,0 т/м3, при соотношении компонентов К=3:2=1,5 (где К – отношение количества цементирующего материала Gцм к количеству наполнителя Gн).

Исходные плотности:

шлака рцм=2,8 т/м3,

магнетитового песка рн=3,3 т/м3.

В качестве жидкости для затворения используют техническую воду.

Решение:

GЦ.М. – количество цементирующего материала (цемент, шлак и др.) т; r, rН, rЦ.М. – соответственно плотности жидкости затворения, наполнителя и цементирующего материала, т/м3; k – отношение количества цементирующего материала к количеству наполнителя.

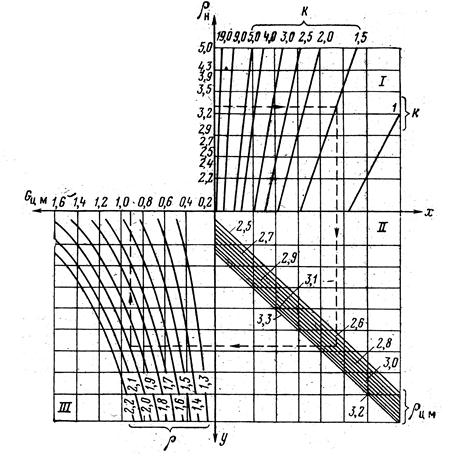

Рисунок 2 – Номограмма для определения количества цементирующего материала в 1 м3 тампонажного раствора заданной плотности.

1) Для решения данной задачи воспользуемся номограммой, приведенной на рис. 2. В первом квадранте номограммы на оси ординат находим точку, соответствующую рн = 3,3 т/м3 и от нее проводим горизонталь до пересечения с прямой коэффициента К = 1,5. Из точки пересечения с лучом рцм = 2,8 т/м3. Затем перпендикулярно оси ординат проводим прямую до пересечения с кривой заданной плотности шлако-цементного раствора р = 2,0 т/м3, находящейся в третьем квадранте. Из полученной точки пересечения проводим вертикаль на шкалу значений Gцм и находим искомое значение Gцм =0,9 т/м3. необходимое количество наполнителя (песка) определяем по формуле:

Gн = Gцм/К (15)

Gн = 0,9/1,5 = 0,6 т/м3.

2) Количество жидкости, потребное для затворения смеси:

Gж = р - (Gцм + Gн) (16)

Gж = 2,0 - (0,9 + 0,6) = 0,5 т/м3.

3 Промышленная безопасность при проведении РИР

Ремонтно-изоляционные работы (РИР) являются одной из сложных, ответственных и трудоемких операций, качество которых в значительной мере зависит от степени подготовки скважины и наземного оборудования к проведению операции.

Комплекс подготовительных работ перед проведением РИР включает в себя следующее:

Необходимо подготовить площадку размером не менее 20 х 20 метров для размещения и расстановки техники.

В скважину спускают только прошаблонированные технологические НКТ.

При спуске НКТ в скважину обязательно производится тщательный их замер с занесением в журнал меры труб, где фиксируется:

- дата замера, оборудование низа колонны НКТ, диаметр НКТ;

- мера НКТ (поштучно и в нарастании);

- подпись бурильщика и мастера.

После спуска в скважину опрессовать колонну НКТ с использованием специального опрессовочного узла (ОУ) или опрессовочного клапана (согласно утвержденного регламента).

Заполнить скважину однородной по составу и плотности жидкостью. Переток жидкости из трубного и затрубного пространства не допускается.

Проверить наличие и исправность противовыбросового оборудования.

Определить приемистость скважины (согласно утвержденного регламента).

Заявка на проведение изоляционных работ должна быть передана в ЦИТС не менее чем за 12 часов. Подтверждение или перенос заявки производится не менее чем за 4 часа.

Ответственность за организацию подготовки скважины к проведению РИР несет мастер бригады.

Изоляционные работы проводятся по утвержденному технологическому плану главным технологом, с указанием ответственного за проведение работ.

Ответственный за проведение изоляционных работ лично проверяет:

- наличие в нужном количестве компонентов изоляционного состава, результаты анализа применяемого тампонажного материала, а также жидкости для затворения и продавки. (При использовании цемента в качестве тампонажного материала необходимо учитывать, что если со дня проведения анализа и выбора рецептуры до начала цементирования прошло 10 суток, то рецептуру и анализ следует подвергнуть контрольной проверке и в случае необходимости - корректировке. Цемент, хранившийся в цементносмесительных машинах более 2 суток подлежит перебункировке.);
