Оценка гидрогеологических и инженерно-геологических условий Стойленского месторождения

W . gс 0,12 . 1,8

Wо= = = 0,216 доли единиц или 21,6%.

в 1

8. Коэффициент водонасыщения – отношение объема воды Vв в горной породе к объему пор Vn:

q0 - qc q0 - qc 127,5 – 113,2 >G= :( V0 - Vc)= = =0,84

в в ( V0 - Vc) 1(64 –47)

W 0,12. 2,4

G= = =0,84

в e 1 . 0,36

Вывод: по величине G=0 : 10 выделяют породы: маловлажные (0 : 0,5); влажные (0,5 : 0,8); водонасыщенные (>0,8), следовательно рассматриваемая порода является водонасыщенная.

4.5.2 Гранулярный состав горных пород

Состояние и свойства горных пород находятся в зависимости от степени заполнения объема горных пород минеральным веществом, структура минерального скелета и парового пространства, физической природы связи между минеральными частицами, фазового состояния породы. Это факториальные характеристики. На основании этого все породы, независимо от их происхождения, можно разделить на 3 основные группы: твердые; связные (глинистые); раздельно-зернистые.

Состояние и свойства связных и раздельно-зернистых горных пород определяет гранулярный (зерновой) состав, т. е. весовое содержание в породе частиц различной крупности в процентах от общей массы породы в абсолютно сухом состоянии.

Размеры частиц – от нескольких метров (крупные глыбы в крупнообломочных породах) до тысячных и миллионных долей миллиметров (коллоидные и глинистые частицы) в глинистых породах.

Гранулярный состав определяет такие показатели, как влажность, пористость, пластичность, сопротивление сдвигу, сжимаемость, водопроницаемость, набухание и т. п. Для определения гранулярного состава проводят гранулометрический анализ, который бывает прямой (непосредственное изменение диаметра частиц) и косвенный (через скорость осаждения частиц в воде ли воздухе).

Разберем комбинированный метод, основанный на комбинации ситового метода (прямого) и метода пипетки (косвенного).

Ситовой – определение гранулярного состава раздельно-зернистых и песчано-глинистых пород. Набор из 9 сит с размерами отверстий: 10; 7; 5; 3; 2; 1; 0,5; 0,25; 0,1 мм. Процентное содержание фракции составляет

q1 . 100

Ф1= , где q1 – масса фракций, q – масса образца.

q

Метод пипетки – оценка гранулярного состава песчано-глинистых пород через скорость осаждения частиц в приготовленной суспензии. Отбор проб суспензии через определенный интервал времени пипеткой с различной глубины с последующим высушиванием и взвешиванием.

Основной способ изображения гранулярного состава песчано-глинистых пород – кривая в полулогарифмическом масштабе.

Породы делятся по размерам частиц: валуны (камни) – более 200мм, галька (щебень) – 10-20мм; гравий (дресва) – 2-10мм; пески – 0,05-2мм; пыль – 0,005-0,05мм; глины - <0,005мм.

Количественный показатель гранулярной кривой – коэффициент неоднородности Кн = d60 / d10, где d60 и d10 – контролирующий и эффективный диаметры, определяемые с кривой грансостава. Для однородных пород Кн 1, равномерным распределением фракций - Кн = 25 – 100 (песок считается однородным при Кн <3.

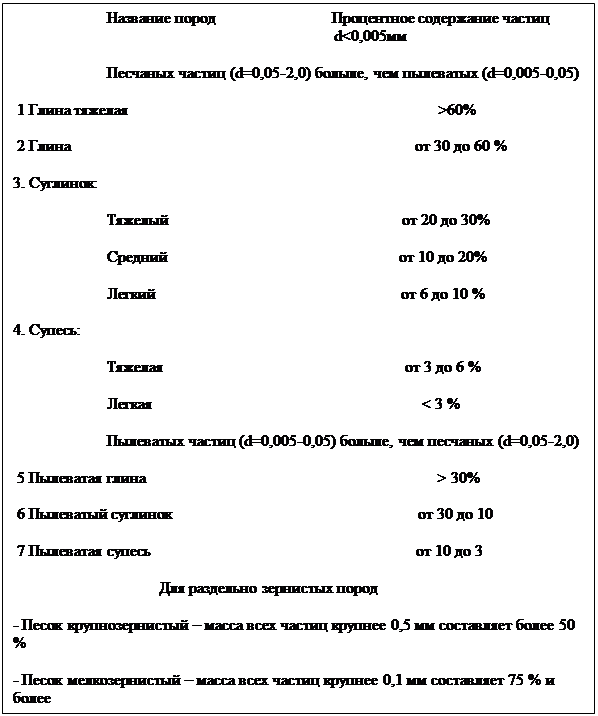

Классификация глинистых пород по грансоставу

Исходные данные:

q1 – масса образца (г); Wг – гигроскопическая влажность; qв.с. – масса водорастворимых солей; Vc – объем суспензии; Vп– объем пипетки.

q1 = 17,25 г; Wг = 1,10 %; qв.с. = 0,41 г; В = 10= Ф2,0-0,5

Vc =1000 см3; Vп = 25 см3; А0,5-0,25=0,52 г ; А0,25-0,1=0,74г;

А <0,05=0,29г; А <0,01=0,25г; А <0,005=0,21г; А <0,001=0,16г.

Необходимо:

- рассчитать процентное содержание фракций 0,5-0,25; 0,25-0,1; 0,1-0,05; 0,05-0,01; 0,01-0,005; 0,005-0,001; <0,001 мм;

- построить суммарную кривую гранулярного состава;

- определить процентное содержание глинистых, пылеватых и песчаных частиц;

- установить наименование породы.

1. Вводим поправку в величину массы воздушно-сухого образца на содержание гигроскопической влажности:

100 . q 100 . 17,45

q1г = = = 17,06 г.

100+W 100+1,10

2. Водим поправку в величину массы воздушно-сухого образца на содержание водорастворимых солей:

q0 =q1г - qв.с. = 17,25-0,41=16,84г.

3. Определяем в образце содержание фракций, выделенных ситовым методом:

а) Ф2-0,5= В = 10%;

А(100-В) 0,52(100-10)

б) Ф0,5-0,25= = = 2,77%

q0 16,84

в) А(100-В’) 0,74(100-12,77)

Ф0,25-0,1 = = = 3,93%

q0 16,84

В’=В+ Ф0,5-0,25 = 10+2,77=12,77%

4. Определяем совокупное содержание в образце фракций, выделенных пипеточным способом:

А Vc (100-В”) 0,29 . 1000(100-16,7)

а) Ф<0.05 = = = 57,38%
