Практическая работа №9 Нанесение точек теодолитного хода на план

Пользуясь значениями вычисленных координат, следует нанести плановые точки на план масштаба 1:500. Для этого необходимо на чертежной или миллиметровой бумаге вычертить координатную сетку со сторонами квадратов 5 см и произвести соответствующую оцифровку координат на осях Х и У.Полученные на плане точки н

еобходимо соединить прямыми линиями и надписать значения румбов и горизонтальных проложений сторон полигона.

Примечание 1. Координатную сетку нанести в тонких линиях зеленой или синей тушью. Точки соединить линиями толщиной 1—2 мм черной тушью или в карандаше. Диаметр точек теодолитного хода для М: 1:500 - 1,5 мм.

На план теодолитного хода М 1:500 накладываем контур здания 36×12 м (произвольно), два угла которого привязываем к плановым точкам ближайшей стороны полигона полярным способом.

Пользуясь поперечным масштабом, определяем координаты углов здания графическим способом.

Пример: координаты точек:

ХА=1,40м, УА =20,20 м.

Хд = 1,40м, Уд = 56,20 м.

Значения координат точек теодолитного хода т. 1 и т. 4 надо взять из ведомости вычисления координат:

Х1 = 0,00 м Х4 =—36,70 м.

У1 = 0,00 м У4 = 49,59 м.

Для определения длины стороны S1, решаем обратную геодезическую задачу, используя дирекционные углы направлений 1-А, 4-Д

,tg γ1 = ∆Х1 / ∆У1 S1 = ∆Х1 / cos γ1

Вычисляем приращения

∆Х1 = ХА —Х1 = 1.40—0,00= 1.40 м Дизайн проект квартиры как создать дизаи проект квартиры.

∆У1 = У А—У1 = 20.20—0.00 = 20.20 м,

∆Х2 = Хд—Х4= 1,40—(—36.70) =38.10 м,

∆У2 = Уд —У4 = 56.20—49,59 = 6.61 «,

Дирекционные углы направлений 1-А и 4-Д соответственно равны

tg γ1-А = 20,20 /1,40 = 14,428 tg γ1-А =86º 02´

tg γ4-Д = 6,61 / 38,10 = 0,1735 tg γ4-Д = 9º 50´

Длины сторон 1,40

S1 = 1,40 / 0,06917 = 20,24 м

S2 = 38,10 / 0,98530 = 38,67

Вычисляем значения углов β 1 и β 2

угол β 1 = 90°- г4-1 – α 1

угол β 2 = г4-1 + α 2 , где α 1 и α 2 углы треугольников

α 1 = 90° - γ1-А = 3°58'

α 2 = γ4-Д = 9°50'

β 1 = 90° - 53°30' + 3°58' = 40°28'

β 2 = 53°30' + 9°50' - 63°20'

Вычисленные значения расстояний и углов используем для составления разбивочного чертежа.

5! = 20,24 м; β 1 = 40°28';

52 = 38,67 м; β 2 = 63°20'.

МАСШТАБ 1:500

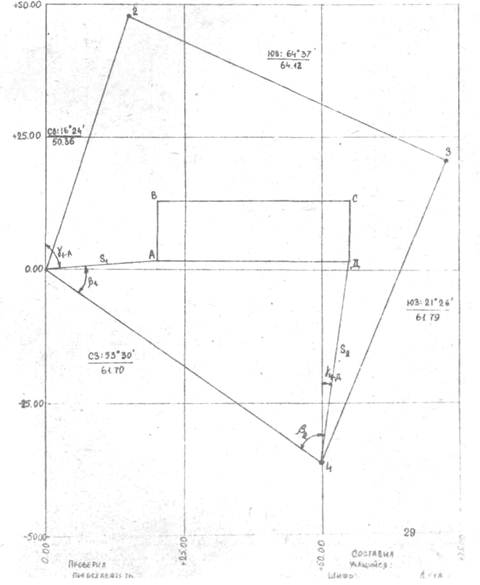

Рисунок 29 План теодолитного хода

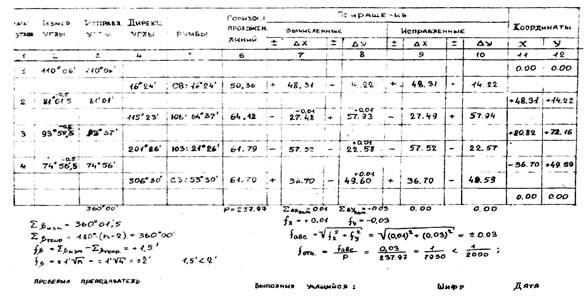

Ведомость вычисления координат

План теодолитного хода

Практическая работа №10 Подготовка топографической основы

Сущность работы состоит в следующем. Клиент заказал Вашей фирме выполнить вертикальную планировку части участка перед коттеджем в целях строительства теннисного корта и декоративного благоустройства участка. Площадь участка примерно равна 0,6 га.

Для разработки проекта вертикальной планировки требуется составить топографический план участка в масштабе 1:1000 (1:500) с высотой сечения рельефа 0,25 м (0,1 м).

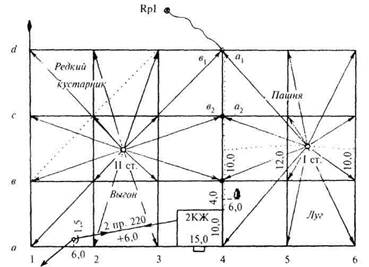

Для этого Вашими коллегами при помощи теодолита и рулетки на местности была построена сетка квадратов со сторонами 20 м (рис. 30).

Аma-d = 330°30'

Рисунок 30

В вершинах квадратов забиты колышки вровень с землей и сторожки, на которых подписаны обозначения вершин по принципу обозначения клеток шахматной доски. Одновременно с разбивкой выполнялась и съемка элементов ситуации методом перпендикуляров. Для ориентирования линий плана был измерен магнитный азимут стороны а — d. Его значение Аma-d = 330°30'.

Затем произведено техническое нивелирование вершин квадратов с двух станций. Порядок нивелирования показан на рисунке 30. Все отсчеты записаны на полевой схеме (рис. 2) около вершин квадратов. На связующие точки, обведенные на рис. 2, 3 кружком, сделаны для контроля отсчеты с двух станций. Граница станций указана пунктиром (а1, а2, в1, в2). Контроль правильности связи (работ) станций выполняется по формуле: а1+в2=а2+в1, в общем случае суммы накрест лежащих отсчетов могут отличаться одна от другой не более чем на 5 мм. Передача высоты была выполнена на связующую точку d4.

Задача №1 Произвести обработку исполнительной полевой схемы нивелирования поверхности по квадратам (см. рис. 31), составить план участка в масштабе 1:1000. Выполнить интерполирование горизонталей при высоте сечения рельефа 0,25 м. Выполнить рисовку рельефа и вычертить план. Hd4 =

Исходная высота связующей точки d4 задается преподавателем (по усмотрению преподавателя может быть принят вариант передачи высоты на точку d4 нивелирным ходом от нивелирного репера).

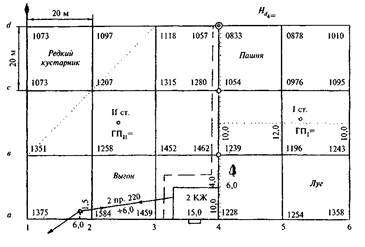

Исполнительная полевая схема нивелирования поверхности

Рисунок 32

Контроль Съемку выполнил:

а1 + в2 - а2 + в1 = техник Медведев СМ.

а2 + в3 - а3 + в2 = Вычисления выполнил:

Вычисление горизонтов прибора.

ГПI =

ГПIII =

ГПIIII =

ГПIIIII = ГПсрII =

Пояснения к выполнению работ

Сделайте контроль нивелирования по связующим точкам.

Связующими точками являются точки в4, с4, d4 (см. рис. 32). В качестве примера сделайте контроль по связующим точкам в4 и d4. Отсчеты со станции I на связующие точки соответственно равны: а4=0833, а3=1239, а со станций II: в1=1057, в3=1462.

Тогда а1+в3=а3+в1. Имеем: 1462+083-1239+1057 = 1 мм, что допустимо. Результаты ваших контрольных вычислений запишите под рисунком 32.

Вычислите горизонт прибора и высоты вершин квадратов для станции I.

Горизонт прибора (ГП) вычисляется по формуле

ГП1 = Низв+ а0,

где Низв — известная высота точки, в Вашем случае — это высота связующей точки d4

а0 — отсчет по рейке на этой точке (в данном случае надо брать отсчет а1=0,833 м, полученный с первой станции, так как горизонт прибора определяется для станции I). Полученное значение горизонта прибора впишите на полевую схему в соответствующем месте. Затем по формуле

Hi = ГП1- аi

где Hi — высота вершин, определяемых для станции I;

ai — отсчет по рейке на этих вершинах (по черной стороне) вычислите высоты всех вершин в границах, определенных для станции I.

Последовательно получаемые значения высот запишите на полевую схему рядом с соответствующей вершиной квадрата.

3.Вычислите горизонт прибора и высоты остальных вершин для станции II.

Для контроля горизонта прибора вычислите его три раза (так как высоты трех связующих точек нами уже вычислены).

ГПII = Hd4 +в4; ГП′II= Нс4+в2; ГП′′II = Нв4+в3

Если расхождения между значениями ГП не превысят 5 мм, то вычисляют среднее значение и оно выписывается на полевую схему.

Высоты вершин в границе станции II вычисляются аналогично по формуле

Hi = ГПII-вi

и записываются у соответствующих вершин.
