Средства отображения информации

3. Условные графические обозначения и индикация

Все более широкое внедрение компьютерных систем оперативного управления движения поездов позволило использовать современные средства отображения информации (мониторы, видеопроекционные панели и проекторы). Петербургским государственным университетом путей сообщения на основании обобщения отечественного и зарубежного опыта внедрения комп

ьютерных систем ДЦ, ДК и МПЦ был разработан отраслевой стандарт ОСТ 32.111-98 "Системы железнодорожной автоматики и телемеханики. Условные графические изображения и индикация", определяющий единые требования к отображению информации в современных компьютерных системах оперативного управления движением поездов.

Стандарт устанавливает вид условных графических объектов и их индикацию с учетом расширенной цветовой гаммы при использовании в качестве устройств отображения информации мониторов, видеопроекционных устройств, жидкокристаллических экранов для систем диспетчерского управления, диспетчерского контроля и компьютерных электрических централизаций.

Разработанный документ составляет единую методологическую базу построения пользовательского интерфейса "человек-машина" систем ДЦ, ДК, МПЦ, содержит требования для разрабатываемых систем, обязателен для применения в проектной и конструкторской документации, научно-технической, учебной и справочной литературе.

На видеомониторах (видеопроекционных табло) систем оперативного управления движением поездов, отображаются:

общие элементы (название станции, цвет фона, особые случаи единой индикации элементов путевого плана при пропадании контроля, а также неконтролируемых устройствами СЦБ, изолирующие стыки, в том числе негабаритные и др.);

элементы путевого плана станций и перегонов: светофоры, приемоотправочные пути, стрелочно-путевые секции и перегонные блок-участки;

другие объекты управления и контроля (устройства автоматического управления маршрутами, переездной автоматики, автодействием сигналов, аппаратура обнаружения перегретых букс ПОНАБ, контрольно-габаритные устройства и др.);

условные знаки дополнительных видов информации (запрещение движения по путевому участку, производство ремонтных работ, закрепление состава на пути, исключение пользованием стрелкой, выключение стрелки или секции из зависимостей и др.). Эта группа объектов отображения используется оперативным персоналом в качестве метки, позиционируемой, а затем фиксируемой пользователем в соответствующей зоне путевого плана и служащей одновременно для напоминания об особых условиях и исключения ошибочных действий при организации движения. При наличии средств автоматизации возможно исключение ручного внесения знаков, например при увязке со средствами автоматизации оповещения монтеров пути, устройствами закрепления составов и др.

В табл.1, 2 приведены примеры условных графических изображений (УГИ) соответственно для светофора и элементов путевого плана.

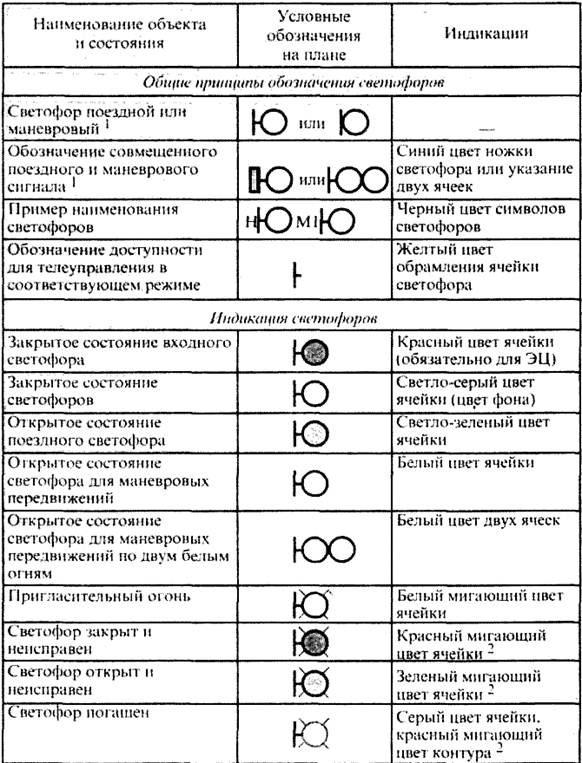

Таблица 1

После восприятия (нажатия клавиши подтверждения восприятия) индикация элемента осуществляется ровным цветом

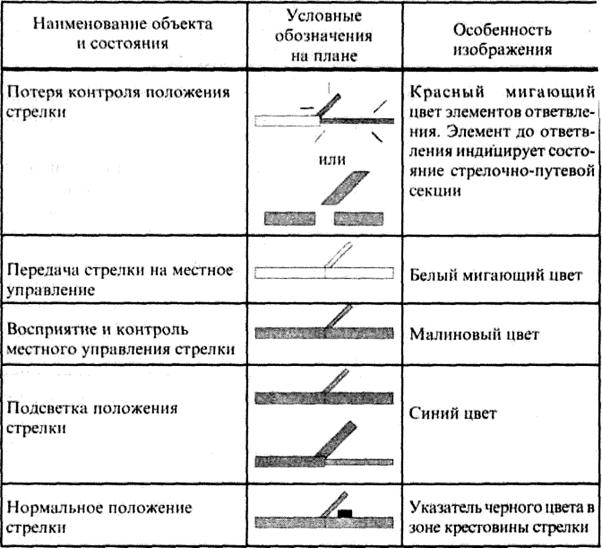

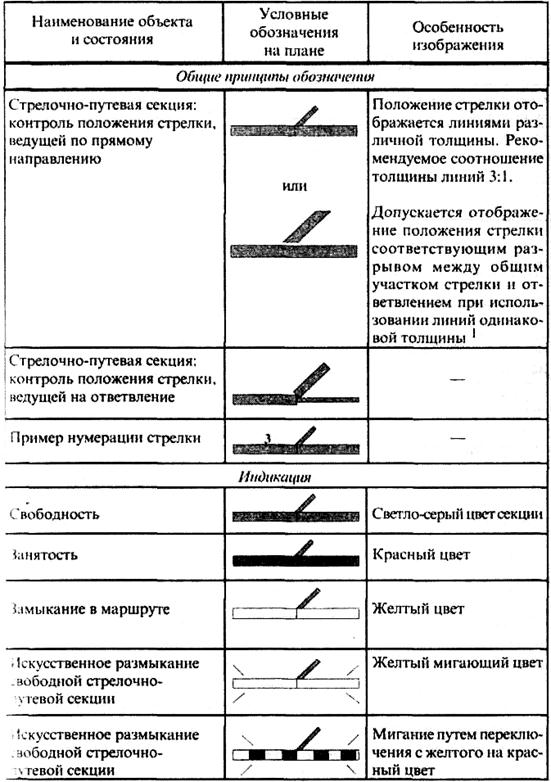

Таблица 2

Окончание таблицы 1

Индикация одинакова для обоих вариантов отображения элементов.

При разработке УГИ и их индикации использованы следующие основные принципы:

б) учтена мнемоника и, как правило, преемственность в использовании цветов основных состояний объектов контроля, принятых в эксплуатируемых релейных системах;

в) применена мнемоника для отображения объекта, ассоциирующаяся с его контурами (например, изображение платформы) или

подобными общепринятыми изображениями (например, понижение напряжения на аккумуляторной батарее срабатывание сигнализатора заземления, перегорание предохранителей, условные знаки дополнительных видов информации; (табл.3);

г) расширена цветовая гамма по сравнению с принятой в релейных системах, где часто использован один и тот же цвет для индикации различных состояний. Доминирующее состояние объекта индицируется традиционным цветом;

д) минимизированы количества УГИ и их геометрические размеры благодаря использованию одной и той же цветовой ячейки объекта контроля для индикации его различных состояний, например, показаний светофора, а также различных видов управления станцией (диспетчерского, резервного, сезонного, автономного);

е) применена мигающая индикация исключительно для отображения аварийной сигнализации или кратковременных состояний работы системы, требующих привлечения внимания оперативного персонала. Причем, мигающая индикация сменяется на постоянную после нажатия соответствующих кнопок восприятия пользователем информации;

ж) применены для отображения символов принятых сокращений названий, причем цвет отображения символов характеризует объект контроля. Например, индикация символов АН (А - авария) белым цветом свидетельствует о неисправности лампы пригласительного огня входного светофора Н, зеленым - то же разрешающих показаний, красным - запрещающего показания на светофоре;

з) совмещены объект управления и объект контроля с указанием наименований символами принятых сокращений, а также его территориальная привязка на плане станции согласно функциональному назначению. Например, прямоугольники (кнопки) передачи команды разрешения отправления РОН, РОЧ, располагающиеся соответственно в четной и нечетной горловинах, одновременно являются объектами контроля, они индицируются зеленым цветом после получения известительного сигнала о реализации команды управления;

и) перечень УГИ и индикация разработаны как с учетом совместимости с действующими традиционными системами релейного типа, имеющими ограничения по информационному обеспечению, так и с учетом перспективных компьютерных систем диспетчерского управления и электрической централизации, обладающих расширенными информационными возможностями;

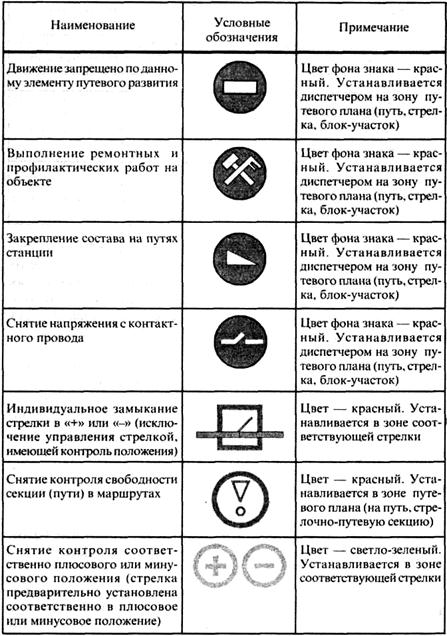

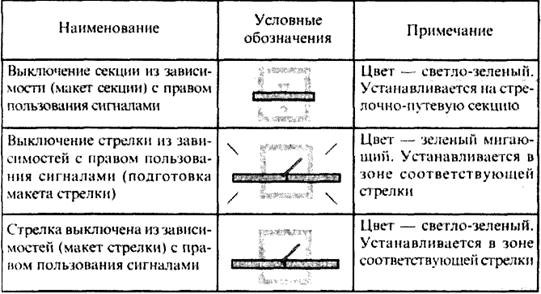

Таблица 3
