Расчёт заземления

1. В качестве заземлителя выбираем стальную трубу диаметром , а в качестве соединительного элемента – стальную полосу шириной .

2. Выбираем значение удельного сопротивления грунта соответствующее или близкое по значению удельному сопротивлению грунта в заданном

районе размещения проектируемой установки.

3. Определяем значение электрического сопротивления растеканию тока в землю с одиночного заземлителя

где - удельное сопротивление грунта,

- коэффициент сезонности,

- длина заземлителя,

- диаметр заземлителя,

- расстояние от поверхности грунта до середины заземлителя.

4. Рассчитываем число заземлителей без учета взаимных помех, оказываемых заземлителями друг на друга, так называемого явления взаимного “экранирования”

≈ 10.

5. Рассчитываем число заземлителей с учетом коэффициента экранирования

≈ 18

где - коэффициент экранирования (прил., табл.1.).

Принимаем расстояние между заземлителями

6. Определяем длину соединительной полосы

7. Рассчитываем полное значение сопротивления растеканию тока с соединительной полосы

8. Рассчитываем полное значение сопротивления системы заземления

где =0.51 - коэффициент экранирования полосы (прил., табл.2.).

Вывод

Сопротивление Rзу = 2,82 Ом меньше допускаемого сопротивления, равного 4 Ом. Следовательно, диаметр заземлителя d = 55 мм при числе заземлителей n= 18 является достаточным для обеспечения защиты при выносной схеме расположения заземлителей.

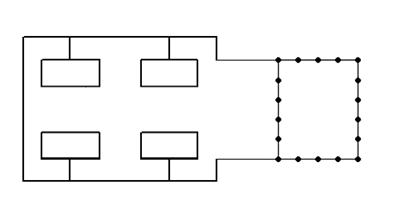

Рис. 4. Схема полученного выносного заземления.

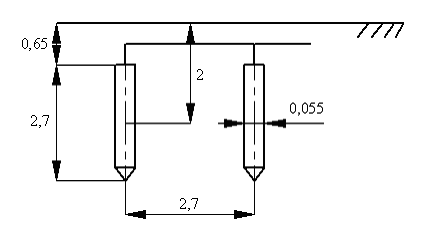

Рис. 5. Схема расположения заземлителей.

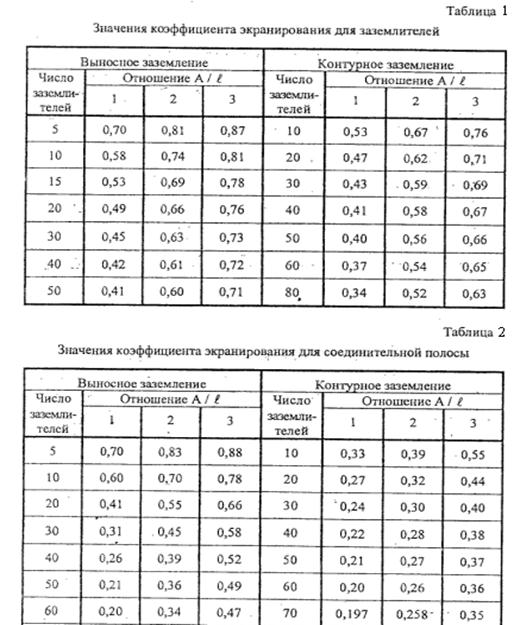

Приложение
