Противопожарная защита для окрасочной камеры

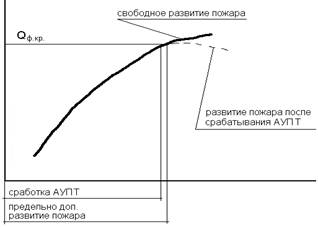

По вертикальной оси на рис.1 отложены опасный фактор развития пожара и его критическое значение, по горизонтальной - время. Тсраб.ауп (время срабатывания АУП).

Величины, входящие в выражение Тобв.доп., определяются следующим образом [15].

Рис.1. Графическая модель развития пожара.

Предельно

допустимое время развития пожара определяется непосредственно по графику зависимости опасного фактора пожара от времени как момент достижения его критического значения. Инерционность электрической схемы установки составляет, по опытным данным, 1-2 сек., инерционность механических и гидравлических систем АУП зависит от типа установки, вида и способа подачи огнетушащего средства и ориентировочно может приниматься в пределах 10-30 сек. Фактическое время обнаружения пожара Тобн.фак. должно быть меньше или равным величине Тобн. доп. Оно определяется для различных видов побудителей в зависимости от условий развития конкретного пожара.

Исходя из вышеизложенного, в качестве побудительной системы принимаем электрическую отСПС.

ПРОЕКТИРОВАНИЕ УСТАНОВКИ

Огнетушащее вещество подается в защищаемые помещения с помощью оросителей. Учитывая, что расстояние между оросителями должно быть не более 4 метров, максимальная площадь контролируемое одним оросителем 12 метров; интенсивность орошения раствором пенообразователя не менее 0,15 л/см2 для помещения окрасочной камеры с применением ЛВЖ (группа 4.1.)(табл. 1 [2]) определяет, что необходимо установить 25 оросителей.

Расстояние от стены до оросителя не более 1,5 м. Трубопроводы следует проектировать из стальных труб со сварными и фланцевыми соединениями (п. 5.26 [2]).

Оборудование автоматических установок водяного и пенного пожаротушения размещается в помещении, которое отделено от других помещений противопожарными перегородками с пределом огнестойкости не менее EI 45 и перекрытиями с пределом огнестойкости не менее REI 45.

Узлы управления на первом этаже здания. Для пенных установок пожаротушение необходимо предусматривать 100% запас пенообразователя. Насосные станции необходимо размещать в отдельном помещении зданий на первом этаже. Они должны иметь обособленный выход наружу (п. 5,56 [2]). Помещение насосной станции должно отделена от других помещений п/п перегородками. Станция должна быть оборудована телефонной связью с помещением пожарного поста с персоналом, ведущим круглосуточное дежурство (п. 5.67 [2]).

Задвижки устанавливаемые на трубопроводах, наполняющие резервуар ОТВ, следует устанавливать в помещении насосной станции (п. 5.71 [2]). Контрольно-измерительные приборы и мерные рейки необходимо устанавливать в помещении станции пожаротушения, для обеспечения визуального контроля (п. 5.72 [2]).

Аварийное освещение должно соответствовать СНиП 11-4-79. У входа в станцию установлено световое табло «Станция пожаротушения». В защищаемом помещении установлено световое табло и звуковой сигнал оповещения о тушении с помощью АУПТ.

Устройство ручного пуска установки пожаротушения расположено вне защищаемого помещения, у эвакуационного выхода. К устройству ручного пуска обеспечен свободный доступ.

Рис 2. Трассировка оросителей.

Расчет установок пожаротушения пеной низкой кратности производим в соответствии с приложением Б [2]. Помещение окрасочной камеры относим к группе 4.1 (приложение А [2]). Определим требуемый расход раствора пенообразователя.

где: J = 0,15 - интенсивность орошения раствором пенообразователя (табл. 1. [2]);

S – максимальная площадь обслуживаемая одним оросителем.

Расчетный расход раствора пенообразователя через пенный ороситель ОПД рассчитывается по формуле:

где: К – коэффициент производительности оросителя;

М – свободный напор перед оросителем.

Так как >, данный ороситель обеспечивает необходимый расход раствора пенообразователя. Максимальный допустимый напор пенного оросителя ОПД равен 80 м. Определим диаметр трубы на участке 1-2:

;

где: V – скорость движения раствора в труде не более 10 ;

Q – Суммарный расход раствора в трубе.

Подбор необходимых труб производим по таблице Б.1. [2] и принимаем стальные электросварочные трубы диаметром 25. Такой диаметр выбран не случайно так как при расчете потерь напора в труде с меньшим диаметром будет большим и не будет удовлетворять требованиям.

Потери напора на расчетном участке выполняются по следующей формуле.

;

где: К – коэффициент сопротивления труб, принимается по табл. 1. [2].

l – длинна трубопровода на участке.

Расчет расхода оросителя, диаметра трубы и потерь напора на последующих узлах и участках ветки производится аналогично приведенной выше методике.

Для удобства пользования расчет занесем в таблицу.
