Формы офсетной плоской печати

Пластины «Ozasol» выпускаются под торговыми марками Р (позитивные) и N (негативные). Их ассортимент очень большой. Он включает индексированные цифрами и буквами материалы разного назначения – пробного, и мало- и многосерийного производств, разных уровней воспроизведения информации, для листовой и рулонной, газетной и коммерческой, пробной печати, для книжной продукции, использования в лазерных

рекодерах.

Универсальными (пригодными для использования в рулонных и листовых машинах) считаются пластины позитивного копирования Р5S, которые также предназначены для печатания средних и больших тиражей и рекомендуются для печати методом стохастичного растрирования Agfa Сгіstal Raster. Они получили признание во всем мире, поскольку воссоздают широкий диапазон изобразительной информации и мелкие штриховые элементы, обеспечивают стабильность формных и печатных процессов при оптимальных условиях печатного контакта (ПК).

Формы, изготовленные с использованием пластин Р5S, отвечают жестким требованиям по качеству печати, обеспечивают высокую тиражестойкость, низкую энергоемкость (непродолжительное экспонирование – от 40 с). Их применение является экономически выгодным и экологически приемлемым (затраты слабощелочного проявителя – 100…120 г. на 1 м2 площади пластины).

На пластинах «Ozasol» любого типа изображения формируется гидрофобным копировальным слоем. Он активно отталкивает воду и прекрасно воспринимает печатную краску. Гидрофильные участки пробельных элементов формируются на специальном слое, созданном на алюминиевой основе пластины. Копировальный слой является композицией на основе водонерастворимых пленкообразующих смол с диазосоединениями или фотополимеризационной композицией. Он содержит также микропигментные частички, которые облегчают визуальный контроль и, выступая над поверхностью (дисперсионность абразивного пигмента – около 4 мкм), обеспечивают исключительные условия для быстрого достижения вакуума в копировальной раме и создания отличного контакта между формой и светочувствительным слоем во время экспонирования. Плотное равномерное прижатие в момент наращивания вакуума обеспечивается благодаря выходу воздуха своеобразными «коридорами» между пигментными частичками.

Используя пластины «Ozasol», применяют разные способы экспонирования: традиционными УФ лучами в копировальных рамах через негатив или позитив (изготовленные классическими методами или по технологии «computer-to-film»), лазером (по технологии «computer-to-plate» или «computer-to-press»).

Монометаллические офсетные формные пластины (Р) со светочувствительной композицией на основе ортонефтехинондиазидов являются позитивно работающими, то есть рассчитанными на копирование монтажей позитивов (рис. 2.). Во время экспонирования (Т2) (пик спектральной чувствительности располагается в зоне 370 нм) лучевой поток инициирует фотохимическую реакцию на освещённых участках копировального слоя. Диазосоединение разлагается. Поверхность проэкспонированных участков копировального слоя приобретает гидрофильность, которая усиливается во время проявки (Т4) в водных растворах фосфатов или силикатов.

Остатки разрушенного копировального слоя удаляются из пробелов во время промывки (Т5). Замеченные на поверхности пробельных участков пятна, следы от липкой ленты, лишние пометки удаляют раствором для корректуры копий (Т7). Если необходимо обеспечить тиражестойкость печатных форм для тиража, больше 100 тыс. отпечатков, то рекомендуется выполнить термообработку (Т9-Т11). Непродолжительный нагрев (до 6 мин) при температуре 250°С в несколько раз повышает прочность и износостойкость основы печатающих элементов. Заключительные операции по изготовлению офсетных печатных форм на основе пластин «Ozasol» – нанесение тонкого защитного слоя (гуммирование) и сушка (Т12, Т13). Технические характеристики стандартных универсальных пластин положительного копирования Р5S приведены в табл. 2. Светочувствительный слой пластин негативного копирования является композицией на основе диазосоединений или фотополимеров. Соответственно, кроме светочувствительного диазосоединения, в композицию входят связывающий (смола) и контрастный (краситель) агенты. Фотополимерный копировальный слой содержит инициирующую систему, чувствительную к УФ свету, который состоит из фотоинициатора, чувствительного агента и мономеров, которые способны образовывать полимеры под влиянием полимеризации.

Во время экспонирования (Т2) слоя на основе диазосоединения инициируется цепная реакция, которая приводит к образованию макромолекул.

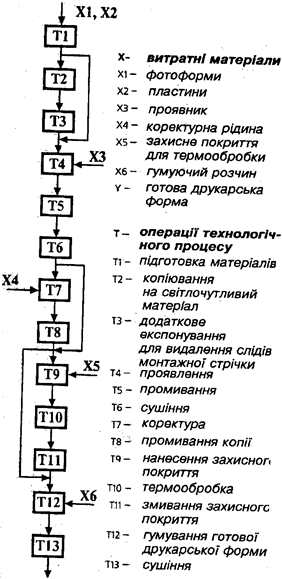

Рис. 2. Технологическая схема изготовления монометаллических офсетных печатных форм

Таблица 2. Технические характеристики монометаллических офсетных форм на основе алюминиевых пластин «Оzаsоl Р5S»

 Скачать реферат
