Нормирование шума

На частотах, в 2 – 3 раза превышающих собственную частоту колебаний ограждений (частотный диапазон II), звукоизоляция зависит от массы единицы площади ограждения и частоты падающих волн, а жесткость ограждения практически не оказывает влияния на звукоизоляцию:

, (2.5.20)

где R – звукоизоляция, дБ;

М – ма

сса 1 м2 ограждения, кг;

 - частота звука, Гц.

Удвоение массы ограждения или частоты звука ведет к повышению звукоизоляции на 6 дБ.

При совпадении частоты вынужденных колебаний (падающей звуковой волны) с частотой колебаний ограждения (эффект волнового совпадения) проявляется пространственный резонанс ограждения, при этом резко снижается звукоизоляция. Это происходит так: начиная с некоторой частоты звука 0,5кр, амплитуда колебаний ограждения резко возрастает (III диапазон).

Наибольшую частоту звука (Гц), при которой проявляется волновое совпадение, называют критической:

, (2.5.21)

где b – толщина ограждения, см;

 - плотность материала, кг/м3;

 - динамический модуль упругости материала ограждения, мПа.

Многослойные звукоизолирующие ограждения

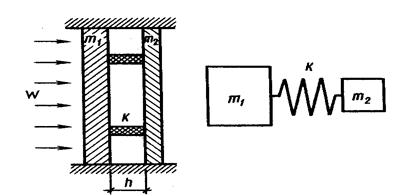

Для повышения звукоизоляции и снижения массы ограждения применяют многослойные ограждения. Для этого пространство между слоями заполняют пористо-волокнистыми материалами и оставляют воздушную прослойку шириной 40 – 60 мм. На звукоизолирующую способность оказывает влияние масса слоя ограждения М1 и М2 и жесткость связей К, толщина слоя пористого материала или воздушной прослойки (рис.

2.5.4)

Чем ниже упругость промежуточного материала, тем меньше передача колебаний второму ограждающему слою, и тем выше звукоизоляция (практически, двойное ограждение позволяет снизить уровень шума на 60 дБ).

Звукопоглощение

В шумных помещениях уровень звука значительно увеличивается за счет его отражения от строительных конструкций и оборудования. Уменьшить долю отражаемого звука можно, применив специальную акустическую обработку помещения, заключающуюся в облицовке внутренних поверхностей звукопоглощающими материалами.

При падении звуковой энергии Епад на поверхность одна часть звуковой энергии поглощается (Епог), другая - отражается (Еотр).

Отношение поглощенной энергии к падающей – коэффициент звукопоглощения этой поверхности:

, (2.5.22)

Поглощение звука материалом обусловлено внутренним трением в материале и переходом энергии звука в тепло. Зависит от толщины поглощающего слоя, вида материала и характеристик звука. Звукопоглощающими считают материалы, у которых   .

Звукопоглощающие конструкции условно делят на три группы: пористые звукопоглощающие, резонансные, штучные (объемные) звукопоглотители. В строительстве наиболее часто применяют пористые звукопоглощающие материалы. Конструкции из них выполняют в виде слоя необходимой толщины. Резонансные конструкции представляют собой перфорированные экраны. Обычные строительные материалы: бетон, кирпич, камень, стекло, являются плохими звукопоглотителями. Наиболее эффективно поглощают звук пористые, волокнистые материалы с малой плотностью. Звукопоглощение на предприятиях достигается облицовкой стен и потолков волокнистыми или пористыми материалами (р=80…100 кг/м3), стекловолокнами (р=17…25 кг/м3), ячеисто бетонными плитами типа «Силакпор» (р=350 кг/м3), бетонно-керамзитными блоками, плитами из перфорированного павинола марки «Авиапол» и др. Для закрепления эти материалы покрывают алюминиевыми перфорированными панелями, мелкоячеистой проволочной сеткой, стеклотканями и т.п. Звукопоглощающая облицовка уменьшает шум в помещениях на 6 –10 дБ.

Звукопоглощение материалов зависит от толщины. Так, толщина хлопка, ваты составляет 400 – 800 мм, рыхлого войлока – 180 мм, плотного войлока – 120 мм, минеральной ваты – 90 мм, пористого гипса – 6 мм.

Звукопоглощающие материалы эффективно поглощают звук средних и высоких частот. Для поглощения низкочастотного шума между звукопоглощающей облицовкой и стеной создают воздушную прослойку.

Часто применяют штучные поглотители, выполненные в виде объемных тел из звукопоглощающего материала. Их подвешивают к потолку вблизи источников шума. Для звукопоглощения применяют различные виды конструкций. Такие конструкции состоят из одного или нескольких слоев материалов, жестко связанных друг с другом. Звукопоглощающая способность такой конструкции зависит от коэффициента шумопоглощения каждого слоя.

В том случае, когда звукоизолирующее ограждение имеет в своей конструкции звукопоглощающий материал, эффективность ограждения зависит от коэффициента звукопоглощения  и звукоизоляции стенок кожуха или конструкции (рис. 2.5.3). Для оценки эффективности такой конструкции необходимо знать массу стенок кожуха или конструкции М в кг/м2, частоту колебаний в Гц и коэффициент , который представляет отношение поглощенной звуковой энергии к падающей. Коэффициент звукопоглощения для большинства пористых материалов на средних и высоких частотах равен 0,4 – 0,6. Пористые звукопоглощающие материалы изготовляют в виде плит и крепят непосредственно к стене или к конструкции. Зернистые, пористые материалы изготовляют из минеральной крошки, гравия, пемзы, каолина, шлака и т.д., применяя в качестве вяжущего вещества цемент или жидкое стекло. Эти материалы применяют для уменьшения шума в производственных помещениях, в коридорах общественных и других зданий, фойе, лестничных клетках. Звукопоглощающие, волокнистые, пористые материалы изготовляют из древесного волокна, асбеста, минеральной ваты, стеклянного или капронового волокна. Эти материалы используются в основном для улучшения акустических качеств в кинотеатрах, студиях, аудиториях, детских садах, яслях, ресторанах и т.д.

Снижение уровня звукового давления в акустически обработанном помещении можно определить по зависимости:

, (2.5.23)

где B2 и B1 - постоянные помещения до и после его акустической обработки, определяют по СНИП II-12-77,

, (2.5.24)

где В1000 – постоянная помещения на среднегеометрической частоте 1000Гц, м2, определяется в зависимости от объема помещения;

 – частотный множитель, определяемый по справочным таблицам (изменяется от 0,5 до 6 в зависимости от объема помещения и частоты звука). Максимальное звукопоглощение можно получить при облицовке не менее 60% площади помещения.
