Выполнение расчетно-графических работ по прогнозированию и оценке обстановки при чрезвычайных ситуациях

(5.70)

где стехиометрический коэффициент кислорода в реакции горения число атомов углерода, водорода, кислорода и галоидов в молекуле горючего).

Прогнозирование и оценка обстановки при авар

иях, сопровождающихся пожарами

Основным поражающим факторам пожаров является термическое воздействие, обусловленное тепловым излучением пламени.

Термическое воздействие определяется величиной плотности потока поглощенного излучения qПОГЛ (кВт/м2) и временем теплового излучения (с).

Плотность потока поглощенного излучения qПОГЛ связана с плотностью потока падающего излучения qПАД соотношением qПОГЛ = qПАД, где - степень черноты (поглощательная способность) тепловоспринимающей поверхности. Чем ниже степень черноты (больше отражательная способность), тем меньше при прочих равных условия величина qПОГЛ (далее q, кВт/м2).

Человек ощущает сильную (едва переносимую) боль, когда температура верхнего слоя кожи превышает 45 °С. Время достижения «порога боли» (с) определяется по формуле (5.71)

Различают три степени термического ожога кожи человека (табл. 5.27).

Характеристики ожогов кожи человека

Таблица 5.27

Время воспламенения горючих материалов (с) при воздействии на них теплового потока плотностью q (кВт/м2) определяется по формуле

(5.72)

где qкр — критическая плотность теплового потока, кВт/м2; А, n — константы для конкретных материалов (например, для древесины A = 4300, n = 1,61).

Значения qкр для разных материалов и результаты расчета по формуле (5.72) приведены в табл. П.6.

Особенно опасным является нагрев резервуаров с нефтепродуктами, которые могут воспламеняться при воздействии теплового излучения (табл. 5.28).

Время воспламенения резервуара с нефтепродуктами в зависимости от величины плотности потока теплового излучения q

Таблица 5.28

При применении вероятностного подхода к определению поражающего фактора теплового воздействия на человека значения Рпор определяют по табл. П. 1 с использованием для случая летального исхода при термическом поражении следующее выражение для пробит-функции Рr:

(5.73)

Время термического воздействия (с) для случаев пожара разлития и горения здания (сооружения, штабеля и т. п.) равно

(5.74)

где — характерное время обнаружения пожара (допускается принимать 5 с); х — расстояние от места расположения человека до зоны, где плотность потока теплового излучения не превышает 4 кВт/м2, м; и — скорость движения человека (допускается принимать 5 м/с).

Для случая огненного шара время термического воздействия принимается равным времени существования огненного шара.

Пожар разлития

При нарушении герметичности сосуда, содержащего сжиженный горючий газ или жидкость, часть (или вся) жидкости может заполнить поддон или обваловку, растечься по

поверхности грунта или заполнить какую-либо естественную впадину.

Если поддон или обваловка имеют вертикальный внутренний откос, то глубину заполнения h (м) можно найти по формуле:

(5.75)

где масса и плотность разлившейся жидкости; FПОД –площадь поддона.

При авариях в системах, не имеющих защитных ограждений, происходит растекание жидкости по грунту и (или) заполнение естественных впадин. Обычно при растекании на грунт площадь разлива ограничена естественными и искусственно созданными границами (дороги, дренажные канавы и т. п.), а если такая информация отсутствует, то принимается толщина разлившегося слоя, равной h = 0,05 м, и определяют площадь разлива Fpaз (м2) по формуле

(5.76)

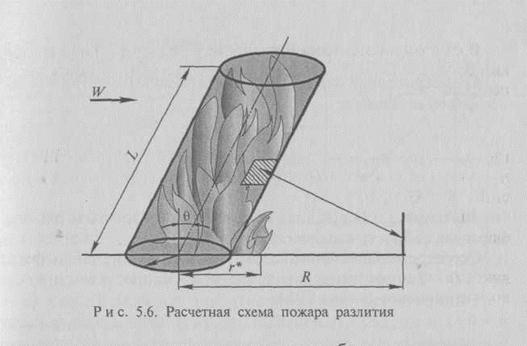

Отличительной чертой пожаров разлития является «накрытие» (рис. 5.6.) с подветренной стороны, которое может составлять 25—50% диаметра обвалования

Пламя пожара разлития при расчете представляется в виде на­клоненного по направлению ветра цилиндра конечного размера (см. рис. 5.6), причем угол наклона зависит от безразмерной ско­рости ветра WВ:

(5.77)

Геометрические параметры факела пожара разлития находятся по формуле Томаса:
