Опасность поражения человека электрическим током

1) Пороговый ощутимый ток - значения тока при котором он ощущается.

Для переменного тока промышленной частоты это значение 0.6-1.5 мА; для постоянного тока 5-7 мА.

2) Пороговый не отпускающий ток - значение тока при котором сковываются мышцы и человек не может самостоятельно отсоединиться от электродов.

Для переменного тока промышленной частоты это значение 10-15 мА; для постоянного

тока 50-80 мА.

3) Пороговый фибрилляционный ток - минимальное значение тока при котором наступает фибриляция сердца.

Для переменного тока промышленной частоты это значение 100 мА; для постоянного тока 300 мА.

1) Допустимые для человека значения тока:

Для переменного тока промышленной частоты это значение 0.3 мА (длительно); для постоянного тока 1 мА.

2) Напряжение:

- определяет величину тока, протекающего через сопротивление;

- определяет сопротивление тела.

При попадании человека под напряжение ниже 1 кВ чаще всего поражается сердечно-сосудистая система; при напряжении выше 1 кВ чаще всего поражается система дыхания. Необходимо различать напряжение электроустановки и напряжение, приложенное к телу человека.

Допустимые значения напряжения прикосновения и токов при нормальном (неаварийном) режиме работы электроустановки

Приведенные нормы соответствуют продолжительности действия тока 10 минут в сутки. При высокой температуре (выше 25ОС) и высокой влажности воздуха (более 75%) приведенные значения следует уменьшить в 3 раза.

3) Сопротивление цепи человека:

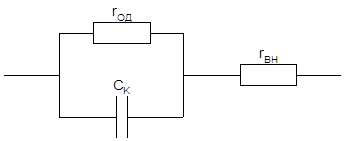

rод - сопротивление одежды, зависит от толщины, материала и влажности. Сопротивление сухой одежды 3-5 кОм, влажной 1 кОм.

Zт.ч. - сопротивление тела человека ( сопротивление кожи + сопротивление внутренних органов).

rоб - сопротивление обуви (подошвы) зависит от толщины, материала и влажности. Более высокое сопротивление подошвы из кожи, очень высокое - из резины. Сопротивление сухой обуви несколько десятков кОм, мокрой - несколько единиц кОм.

rоп.п - сопротивление опорной поверхности ног - это пола и сопротивление грунта, обычно полы деревянные и на высоких этажах, поэтому сопротивление очень высокое. Дерево в продольном направлении обладает меньшим сопротивлением чем в поперечном. Очень высокое сопротивление имеет сухой песок, высокое - щебень и гравий. Эти материалы хороши тем, что быстро высыхают.

Uс - напряжение сети.

С=0.03 мкФ на 1дм контактной площади контактов.

Rвн - небольшое сопротивление + С - несколько пФ не учитывается.

Сопротивление тела человека зависит от состояния кожи ( сухая - влажная; целая - поврежденная; чистая - грязная ), от площади и плотности контакта, от приложенного напряжения то есть Zт.ч. - нелинейная величина.

Для расчетов принимают среднее значение Rт.ч.=1 кОм. Это соответствует большинству случаев включения тела человека в электрическую цепь.

rОБ - точнее сопротивление подошвы обуви. Наибольшее сопротивление у подошвы из натуральной кожи. r СУХОЙ ПОДОШВЫ несколько десятков кОм; r ВЛАЖНОЙ ПОДОШВЫ несколько кОм; rМОКРОЙ ПОДОШВЫ практически не учитывается. rоб включается параллельно при протекании тока через руку и две ноги; при попадании под шаговое напряжение - последовательно.

r ОПОРНОЙ ПОВЕРХНОСТИ НОГ -это сопротивление грунта или сопротивление поля. Зависит от вида грунта и его влажности. rоп.п одной ноги =3.1r, где r -удельное сопротивление грунта.

Если ноги располагаются рядом, то rоп.п .ног =2.2r за счет экранирования ног, если на расстоянии шага, то rоп.п .ног =1.6r Сопротивление уменьшается при продольных деревянных деталях. Сопротивление сухого бетона равно несколько МОм.

4) Род тока - постоянный ток и переменный ток.

400 -600 В - примерно одинаковая опасность.

5) Частота тока.

Наиболее опасным является переменный ток с частотой 40-60 Гц, так как частота собственных колебаний органов человека попадает в этот диапазон.

4. Факторы неэлектрического характера, влияющие на опасность поражения человека электрическим током

1). Длительность протекания тока через человека - чем больше время протекания тока, тем выше опасность. Зависимость тока и времени протекания тока через человека прямая так как:

- с течением времени сопротивление человека падает;

- с течением времени ослабляются защитные силы организма;

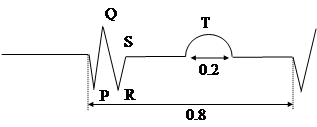

- увеличивается вероятность совпадения максимума тока через область сердца с наиболее уязвимой фазой Т цикла.

Наибольшие допустимые для человека уровни напряжения и токов при аварийном режиме производственных электроустановок напряжением выше 1 кВ с изолированной нейтралью и до 1 кВ при любом режиме нейтрали в зависимости от длительности воздействия:
