Опишите все способы, которыми могут воспользоваться коммерческий директор и шофер для освобождения пострадавшей от воздействия электрического тока.

Исходные данные

Линия электропередачи трехфазная четырехпроводная с заземленной нейтралью, фазное напряжение - 220В. Диаметр провода - 14мм. Расстояние от конца провода, которого коснулась нога до второй ноги - 0,7м.

Rh -cопротивление тела переводчицы по пути тока нога-нога

l -длина участка провода лежащего на земле

r-удельное сопротивление грунта

ro -сопротивление заземления нейтрали

Указания к решению задачи

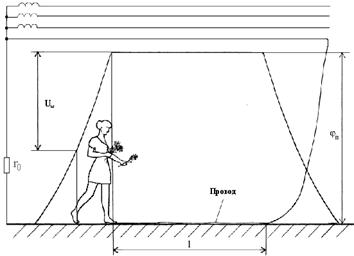

Вблизи упавшего провода потенциалы поверхности земли изменяются, как показано на рисунке.

Нога, которая касается провода, имеет потенциал

Для определения потенциала провода необходимо, прежде всего, найти сопротивление Rp растекания тока с участка этого провода, лежащего на земле.

, =4,1436

В сети с заземленной нейтралью основная часть тока замыкания на землю в данной ситуации проходит через сопротивление Rp и сопротивление заземления нейтрали ro.

Таким образом, , =49,5

где Е - фазное напряжение сети.

Потенциал определяется из формулы

, =205,15

Потенциал ноги, стоящей на земле определяется из выражения для распределения потенциалов протяженного заземлителя круглого сечения

, =178,45

где x - расстояние от середины участка провода лежащего на земле, до второй ноги:

, =4,2

Разность между потенциалами ног - шаговое напряжение

, =26,7

Оцените опасность ситуации для переводчицы, пользуясь таблицей 2 ГОСТ 12.1.03-82 и литературой [7] или [8].

Задача №2

Оценить потери людей и степень разрушения зданий при взрыве заложенного террористами заряда.

Исходные данные

Заряд заложен в автомобиле, припаркованном к магазину. Взрывчатое вещество - гексоген. Магазин находится возле автобусной остановки, рядом с ним стихийно возникший микрорынок. За магазином расположены многоэтажные жилые дома из кирпича. В час “пик” в конце рабочего дня в магазине может находится до 60 человек,рядом с магазином до -70 человек. Плотность населения жилой застройки- 3 000 чел/км2. Грунт в районе происшествия плотный.

Указания к решению задачи

Степень разрушений, вызванных взрывом, зависит от избыточного давления DPф, возникающего при взрыве заряда взрывчатого вещества (ВВ).

Безопасный радиус зоны чрезвычайной ситуации (ЧС) Rзчс определяется из условия DPф = 10кПа При расстояниях, равных Rзчс возникают слабые разрушения – повреждения или разрушения крыш и оконных и дверных проёмов. Ущерб – 10-15% от стоимости зданий.

При DPф=20 кПа возникают средние разрушения - разрушения крыш, окон, перегородок, чердачных перекрытий, верхних этажей. Ущерб- 30-40%.

При DPф=30 кПа возникают сильные разрушения – разрушения несущих конструкций и перекрытий. Ущерб-50%. Ремонт нецелесообразен.1

При DPф=50 кПа происходит полное разрушение - обрушение зданий.

Избыточное давление при взрыве заряда ВВ на расстоянии R определяется по формуле М.А.Садовского:

v
