5. Полная толщина виброизолятора

.

Проверка:

6. Эффективность виброизоляции, дБ,

;

где КП - коэффициент передачи,

7. Схема размещения виброизоляторов.

Задача 5

Рассчитать защиту зданий и сооружений от молнии и привести схемы объекта и зоны защиты предлагаемого молниеотвода в соответствии с инструкцией РД.34.21.122-87.

Решение задачи:

1. Габаритные размеры здания гаража: hx = 12 м, S = 30 м, L = 40 м.

2. Определение ожидаемого количества поражений молнией в год

где N – ожидаемое количество поражений молнией в год;

S, L, hx – габаритные размеры помещения, м;

n – удельная плотность ударов в землю, (для региона Среднего Урала составляет n=4).

3. Определение категории и типа молниезащиты (см. табл.1)

Категория молниезащиты - 3, так как класс помещения по ПУЭ - П-1, потому, что в гараже присутствует солярка, которая является жидкостью с температурой вспышки паров выше 450С. Зона защиты Б, так как средняя продолжительность гроз в год 20 ч и более, и N < 2.

4. Определение схемы молниезащиты

Молниезащита 3-й категории выполняется отдельно стоящими или установленными на крыше здания стержневыми или тросовыми молниеотводами.

Выбираем защиту отдельно стоящим молниеотводом (рис. 1).

Воздушный промежуток между молниеотводом и зданием составит 2 м.

4.1. Размеры молниезащиты для зоны Б составят

Из диапазона h = 30 .150 м подбираем высоту молниеотвода, обеспечивающую защиту всей площади крыши здания

Принимаем высоту молниеотвода равной: h = 40 м

4.2. Выбор типа заземлителя.

В качестве заземлителя защиты можно использовать искусственный двухстержневой стальной заземлитель размерами:

полоса - 40х4 мм длиной 3 м;

стержни диаметром d = 10 мм длиной 3 м;

глубина заложения заземлителя - 0,5 м.

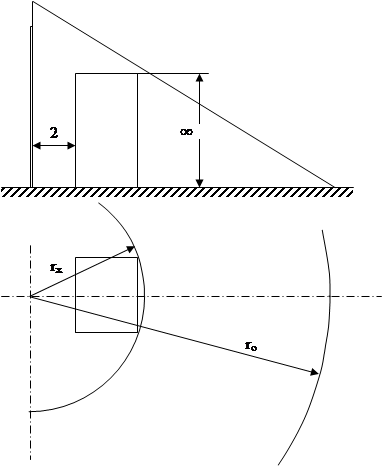

Рис. 1. Схема молниезащиты.

Вывод: В качестве молниезащиты здания гаража для парковки тракторов площадью 1200 м2 (30х40 м) и высотой 12 м необходимо использовать столб высотой 36,8 м, на который установлен молниеприемник размером 4,6 м. Молниеотвод расположен на расстоянии 2 м от гаража. В качестве заземлителя используется заглубленный на 0,5 м искусственный двухстержневой стальной заземлитель размерами: полоса 40х4 мм длиной 3 м, стержни диаметром d = 10 мм длиной 3 м. Поверхность земли вокруг молниеотвода асфальтируется на r = 2 м. Схема молниеотвода представлена на рис.2.

Задача 6

Для цеха определить:

- категорию производства по пожарной опасности;

- требуемую степень огнестойкости здания;

- допустимая этажность, площадь этажа между противопожарными стенами и объем здания;

- класс помещения по взрыво-пожароопасности согласно ПУЭ;

- исполнение электрооборудования, тип и вид исполнения электропроводки;

- количество и вид первичных средств пожаротушения;

- необходимые расходы воды на внутреннее и наружное пожаротушение.

Решение задачи:

1. Категория производства по пожарной опасности:

2. Требуемуя степень огнестойкости здания IIIб, т.к. общая площадь помещения составляет 1200 м2.

3. Допустимая этажность, площадь этажа между противопожарными стенами и объем здания:

Допустимая этажность – 1 этаж, площадь этажа в пределах пожарного отсека для одноэтажных зданий – 5200, объем здания – 93600 .

4. Класс помещения по взрывопожароопасности согласно ПУЭ:

В-1а - Помещения, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов с воздухом или другими окислителями не образуется. Образование смеси возможно только в результате аварий или неисправностей.

5. Исполнение электрооборудования, тип и вид исполнения электропроводки:

Любое взрывозащищенное исполнение для соответствующих категорий и групп взрывоопасных смесей.

Искрящие части (например, контактные кольца) в исполнении повышенной надежности против взрыва должны быть заключены в колпак одного из следующих исполнений: взрывонепроницаемого, продуваемого под избыточным давлением или специального.
